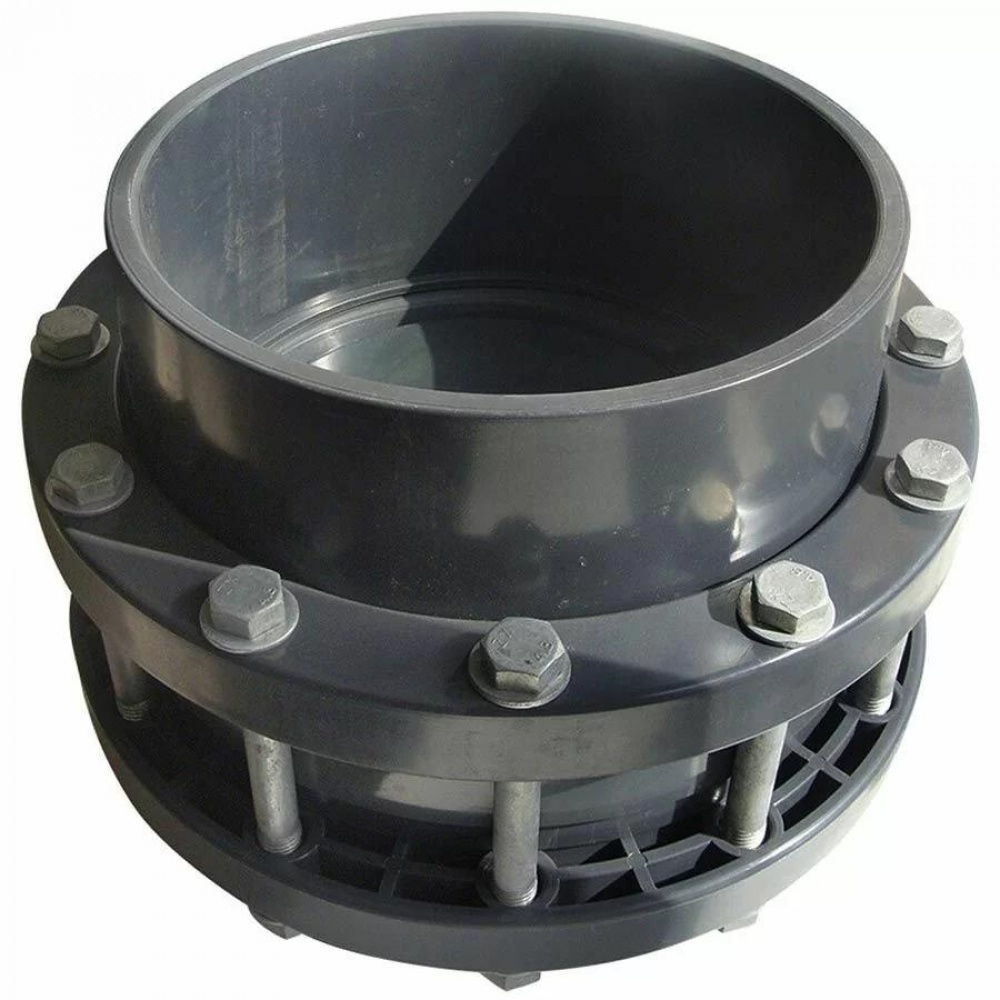

Обратный клапан ПВХ Era межфланцевый (с фланцами)

Назначение: не допускать обратного перетока и слива воды, защитить насос и обвязку от обратного удара и падения давления.

Применение в бассейновых линиях и водоснабжении

• после насоса — для защиты от обратного вращения и “отката” воды;
• узлы фильтрации, подача/обратка, байпасные участки;
• вертикальные магистрали, где важна фиксация столба воды;
• распределительные коллекторы и длинные трассы с большими Ø;
• технические водяные контуры, где критичен контроль направления потока.

Устройство и сильные стороны

• Межфланцевое исполнение: компактная длина помогает собрать узел даже в тесной насосной.
• Откидная створка: открывается потоком, закрывается при остановке — без ручного управления.
• Уплотнительные кольца: обеспечивают плотную посадку и уменьшают риск подсоса/обратного прохода.
• Подсказка по направлению: на корпусе есть маркировка стрелкой потока.
• Материалы: корпус/крышка/детали — PVC-U / PVC-C; уплотнения — EPDM или FPM; металлический элемент — нерж. сталь 304.

Как выбрать

Выбирайте по DN/диаметру магистрали и обязательно сверяйте габариты фланцевого узла (D1, D2, L) — это влияет на совместимость со стыком. Цена указана за 1 шт. Если сомневаетесь, какой размер нужен и где лучше поставить клапан — подскажите диаметр и назначение линии, поможем подобрать.

Технические характеристики

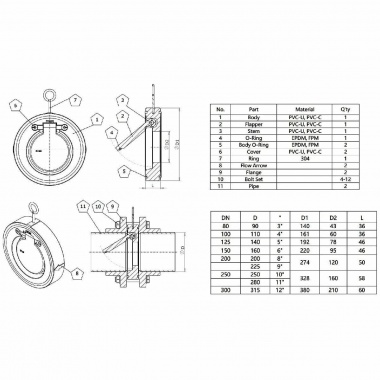

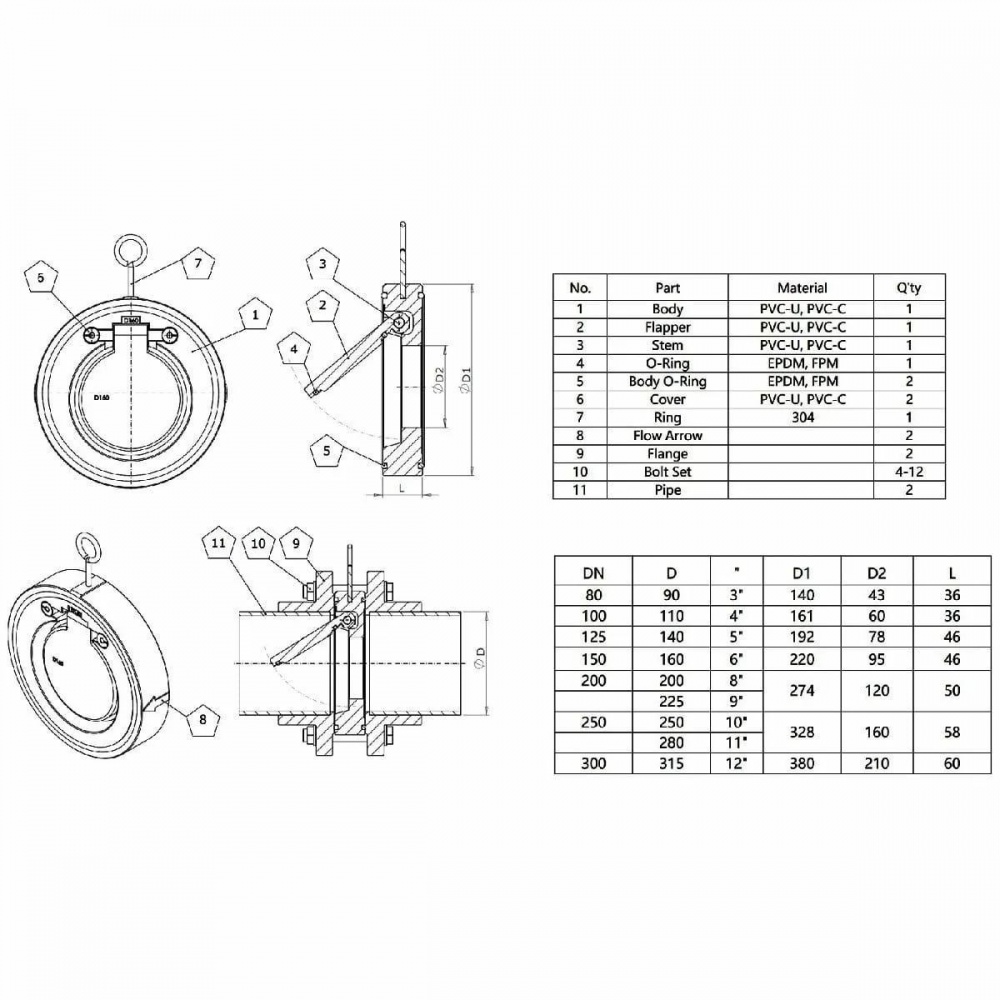

Размеры и присоединение

Справочные значения для подбора стыка: D1 — диаметр по посадке/болтовому кругу (по таблице), D2 — проход, L — монтажная длина (мм).

Монтаж (межфланцевый)

1. Сориентируйте клапан по стрелке направления на корпусе.
2. Подготовьте фланцы: очистите плоскости, проверьте отсутствие перекоса.
3. Установите прокладки (если предусмотрено узлом) и вставьте клапан между фланцами.
4. Вставьте болты и затягивайте равномерно по диагонали, без “перекоса” стяжки.
5. Убедитесь, что створка внутри имеет свободный ход и не упирается в прокладку/фланец.
6. После пуска проверьте герметичность стыка и работу клапана на остановке насоса.
