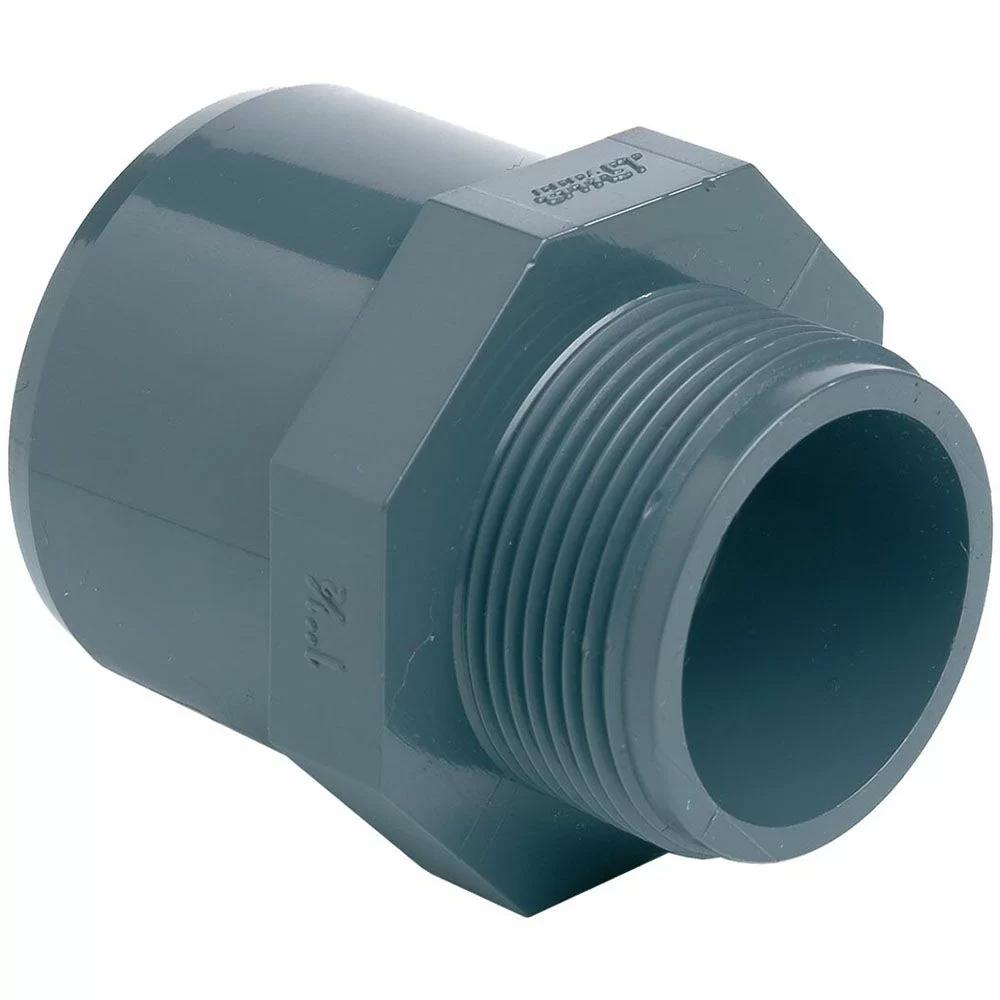

Назначение: переход с клеевого ПВХ-соединения на наружную резьбу в системах на базе непластифицированного ПВХ. Муфта позволяет компактно стыковать трубопровод с совместимыми резьбовыми компонентами в насосных, сервисных и распределительных узлах.
Где применяется переходная муфта ПВХ с наружной резьбой
- обвязка бассейнов и узлы водоподготовки;
- подключение кранов, арматуры и резьбовых фитингов;
- насосные и сервисные магистрали;
- технические трубопроводы для транспортировки жидкостей;
- системы, где требуется переход с клеевого соединения на резьбовое без громоздких переходов.
Габариты и монтажные размеры

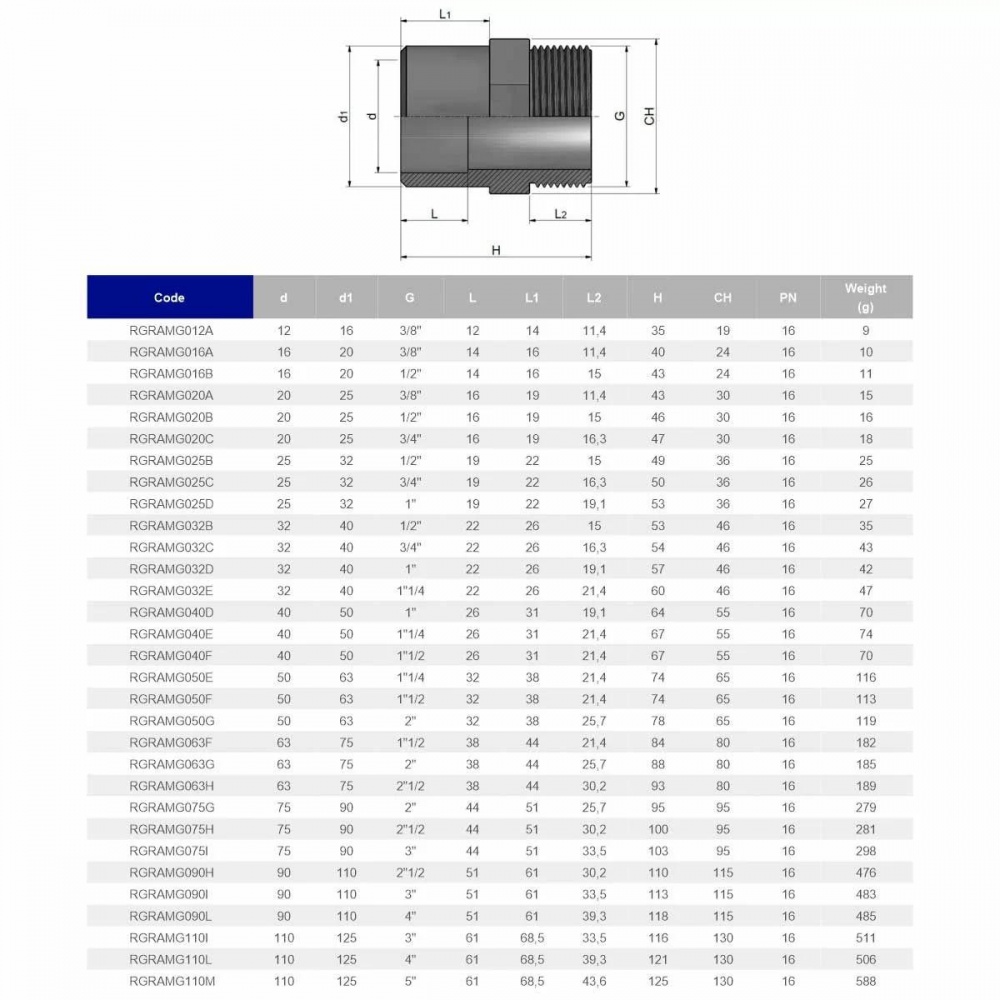

На схеме показаны основные размеры детали для подбора и сборки переходного узла.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Муфта переходная с наружной резьбой |
| Материал | PVC-U (непластифицированный ПВХ) |
| Тип соединения | Клеевое / наружная резьба |
| Назначение | Переход с клеевого соединения на резьбовой узел |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Стойкость материала | К коррозии и воздействию агрессивных химических веществ |
| Максимальная рабочая температура | До +60 °C |
| Рабочее давление | До 16 бар |
| Дополнительно | Подходит для питьевой воды, монтажа внутри и снаружи помещений |
| Производитель | Effast, Италия |
Размеры муфты Effast с наружной резьбой
| Код | D1xDxG, мм/мм/дюйм | L1, мм | L2, мм | L3, мм | H, мм | O, мм | Давление, макс. бар |
|---|---|---|---|---|---|---|---|
| RGRAMG012A | 12x16x3/8 | 12 | 14 | 11,4 | 36 | 22 | 16 |
| RGRAMG016A | 16x20x3/8 | 14 | 16 | 11,4 | 40 | 24 | 16 |
| RGRAMG016B | 16x20x1/2 | 14 | 16 | 15,0 | 43 | 24 | 16 |
| RGRAMG020A | 20x25x3/8 | 16 | 19 | 11,4 | 43 | 30 | 16 |
| RGRAMG020B | 20x25x1/2 | 16 | 19 | 15,0 | 46 | 30 | 16 |
| RGRAMG020C | 20x25x3/4 | 16 | 19 | 16,3 | 47 | 30 | 16 |
| RGRAMG025B | 25x32x1/2 | 19 | 22 | 15,0 | 49 | 36 | 16 |
| RGRAMG025C | 25x32x3/4 | 19 | 22 | 16,3 | 50 | 36 | 16 |
| RGRAMG025D | 25x32x1 | 19 | 22 | 18,1 | 52 | 36 | 16 |
| RGRAMG032B | 32x40x1/2 | 22 | 26 | 15,0 | 54 | 42 | 16 |
Показать полную таблицу размеров
| Код | D1xDxG, мм/мм/дюйм | L1, мм | L2, мм | L3, мм | H, мм | O, мм | Давление, макс. бар |
|---|---|---|---|---|---|---|---|
| RGRAMG032C | 32x40x3/4 | 22 | 26 | 16,3 | 56 | 42 | 16 |
| RGRAMG032D | 32x40x1 | 22 | 26 | 18,1 | 58 | 42 | 16 |
| RGRAMG032E | 32x40x1-1/4 | 22 | 26 | 20,0 | 60 | 42 | 16 |
| RGRAMG040D | 40x50x1 | 26 | 31 | 18,1 | 65 | 51 | 16 |
| RGRAMG040E | 40x50x1-1/4 | 26 | 31 | 20,0 | 68 | 51 | 16 |
| RGRAMG040F | 40x50x1-1/2 | 26 | 31 | 21,4 | 69 | 51 | 16 |
| RGRAMG050E | 50x63x1-1/4 | 31 | 38 | 20,0 | 73 | 62 | 16 |
| RGRAMG050F | 50x63x1-1/2 | 31 | 38 | 21,4 | 74 | 62 | 16 |
| RGRAMG050G | 50x63x2 | 31 | 38 | 21,6 | 76 | 62 | 16 |
| RGRAMG063F | 63x75x1-1/2 | 38 | 44 | 21,4 | 82 | 74 | 16 |
| RGRAMG063G | 63x75x2 | 38 | 44 | 21,6 | 85 | 74 | 16 |
| RGRAMG063H | 63x75x2-1/2 | 38 | 44 | 26,1 | 90 | 74 | 16 |
| RGRAMG075G | 75x90x2 | 44 | 51 | 21,6 | 97 | 88 | 16 |
| RGRAMG075H | 75x90x2-1/2 | 44 | 51 | 26,1 | 101 | 88 | 16 |
| RGRAMG075I | 75x90x3 | 44 | 51 | 26,7 | 106 | 88 | 16 |
| RGRAMG090H | 90x110x2-1/2 | 51 | 61 | 26,1 | 116 | 106 | 16 |
| RGRAMG090I | 90x110x3 | 51 | 61 | 26,7 | 119 | 106 | 16 |
| RGRAMG090L | 90x110x4 | 51 | 61 | 29,5 | 123 | 106 | 16 |
| RGRAMG110I | 110x125x3 | 61 | 69 | 26,7 | 132 | 130 | 16 |
| RGRAMG110L | 110x125x4 | 61 | 69 | 29,5 | 136 | 130 | 16 |
| RGRAMG110M | 110x125x5 | 61 | 69 | 32,7 | 142 | 130 | 16 |
Монтаж муфты ПВХ с наружной резьбой
- Проверьте соответствие клеевого диаметра трубы и резьбового присоединения перед сборкой.
- Подготовьте торец трубы без заусенцев и перекосов.
- Очистите и при необходимости обезжирьте поверхности, которые будут склеиваться.
- Нанесите клей на трубу и внутреннюю часть клеевой муфты согласно инструкции.
- Резьбовую часть соедините с совместимым элементом с использованием подходящего уплотнения.
- Не нагружайте узел до завершения времени первичного схватывания клея.
- Перед запуском проверьте герметичность клеевого и резьбового соединения.
