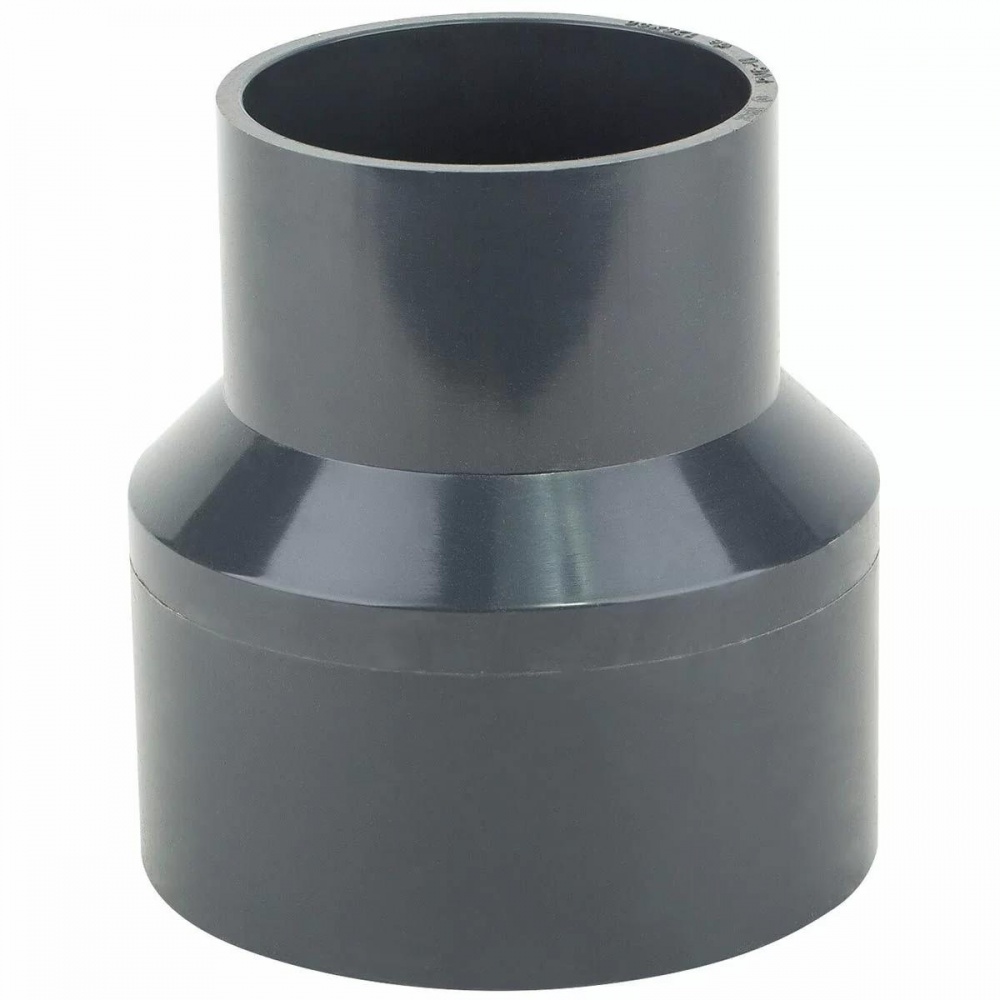

Муфта ПВХ Era редукционная

Редукционная муфта Era — переходной фитинг с двумя клеевыми раструбами разного диаметра. Её используют, когда нужно перейти с большего Ø на меньший на прямом участке линии, сохранив аккуратную геометрию узла и без резьбовых вставок. Склейка выполняется клеем для PVC-U, после чего соединение получается жёстким и герметичным для контуров с холодной водой.

Подробное описание

ERA:	Артикул:	Цена:	Кол-во:
Муфта ПВХ Era редукционная - 32 x 40	5610	34.00 грн
Муфта ПВХ Era редукционная - 40 x 50	4811	60.00 грн
Муфта ПВХ Era редукционная - 50 x 32	15411	68.00 грн
Муфта ПВХ Era редукционная - 63 x 25	15413	68.00 грн
Муфта ПВХ Era редукционная - 63 x 32	12388	77.00 грн
Муфта ПВХ Era редукционная - 63 x 40	12389	72.00 грн
Муфта ПВХ Era редукционная - 63 x 50	4214	68.00 грн
Муфта ПВХ Era редукционная - 75 x 40	15417	85.00 грн
Муфта ПВХ Era редукционная - 75 x 50	7001	143.00 грн
Муфта ПВХ Era редукционная - 75 x 50	12395	56.00 грн
Муфта ПВХ Era редукционная - 90 x 40	15420	170.00 грн
Муфта ПВХ Era редукционная - 75 x 63	7260	145.00 грн
Муфта ПВХ Era редукционная - 75 x 63	12553	43.00 грн
Муфта ПВХ Era редукционная - 90 x 50	11928	235.00 грн
Муфта ПВХ Era редукционная - 90 x 63	4147	262.00 грн
Муфта ПВХ Era редукционная - 90 x 125	7182	299.00 грн
Муфта ПВХ Era редукционная - 90 x 140	7184	350.00 грн
Муфта ПВХ Era редукционная - 90 x 160	7003	426.00 грн
Муфта ПВХ Era редукционная - 90 x 75	4333	276.00 грн
Муфта ПВХ Era редукционная - 110 x 63	15423	281.00 грн
Муфта ПВХ Era редукционная - 110 x 75	4153	299.00 грн
Муфта ПВХ Era редукционная - 110 x 90	6240	294.00 грн
Муфта ПВХ Era редукционная - 110 x 125	7183	391.00 грн
Муфта ПВХ Era редукционная - 110 x 140	7185	469.00 грн
Муфта ПВХ Era редукционная - 110 x 160	4046	938.00 грн
Муфта ПВХ Era редукционная - 140 x 160	7189	653.00 грн
Муфта ПВХ Era редукционная - 200 x 160	6852	1438.00 грн
Муфта ПВХ Era редукционная - 225 x 110	15432	1334.00 грн
Муфта ПВХ Era редукционная - 225 x 160	7417	1702.00 грн
Муфта ПВХ Era редукционная - 225 x 200	7333	1748.00 грн
Муфта ПВХ Era редукционная - 250 x 110	7186	1730.00 грн
Муфта ПВХ Era редукционная - 250 x 160	7418	1532.00 грн
Муфта ПВХ Era редукционная - 250 x 200	7188	1605.00 грн
Муфта ПВХ Era редукционная - 250 x 225	15430	2438.00 грн
Муфта ПВХ Era редукционная - 315 x 200	7235	4324.00 грн
Муфта ПВХ Era редукционная - 315 x 160	7234	4646.00 грн
Муфта ПВХ Era редукционная - 315 x 250	6853	4462.00 грн

2438.00 грн

На складе

Описание

Назначение: выполнить переход между трубами разного диаметра в магистрали (клей/клей).

Где ставят редукционную муфту ПВХ Era под клей

обвязка бассейна: переход по диаметру при подключении фильтра, насоса, подогрева;
байпасные участки и сервисные ветки, где важны компактность и доступность;
водоснабжение из ПВХ: подгонка Ø под конкретный участок или узел;
полив и техническая вода — удобный шаг по диаметру без лишних элементов;
ремонт/пересборка трассы, когда часть магистрали выполнена другим Ø;
разводка в техпомещении (коллекторные узлы, линии на оборудование).

Как выбрать редукцию D×d для клеевого соединения

Размер указывают как D×d: первое значение — под большую трубу, второе — под меньшую. Ориентируйтесь на наружный диаметр ПВХ-трубы, с которой работаете. Если дальше требуется резьба — выбирайте переход “клей–резьба”, а не редукционную муфту. Цена указана за 1 шт.

Муфта Era PVC-U: технические характеристики материала

Материал	PVC-U (непластифицированный ПВХ)
Тип фитинга	Муфта редукционная (переходная)
Тип соединения	Клеевое (раструб/раструб)
Цвет	Серый
Рабочая температура жидкости	до +60°C
Морозостойкость	до −15°C
Предел прочности при 23°C	53 МН/м²
Временное сопротивление	45 МПа
Модуль упругости (Юнга)	3060 МПа
Коэффициент Пуассона	0,35
Плотность	1,41 г/см³
Теплопроводность	0,147 Вт/м·°C
Температура размягчения	77°C
Удельная теплоёмкость	от 0,84 до 2,1 Дж/г

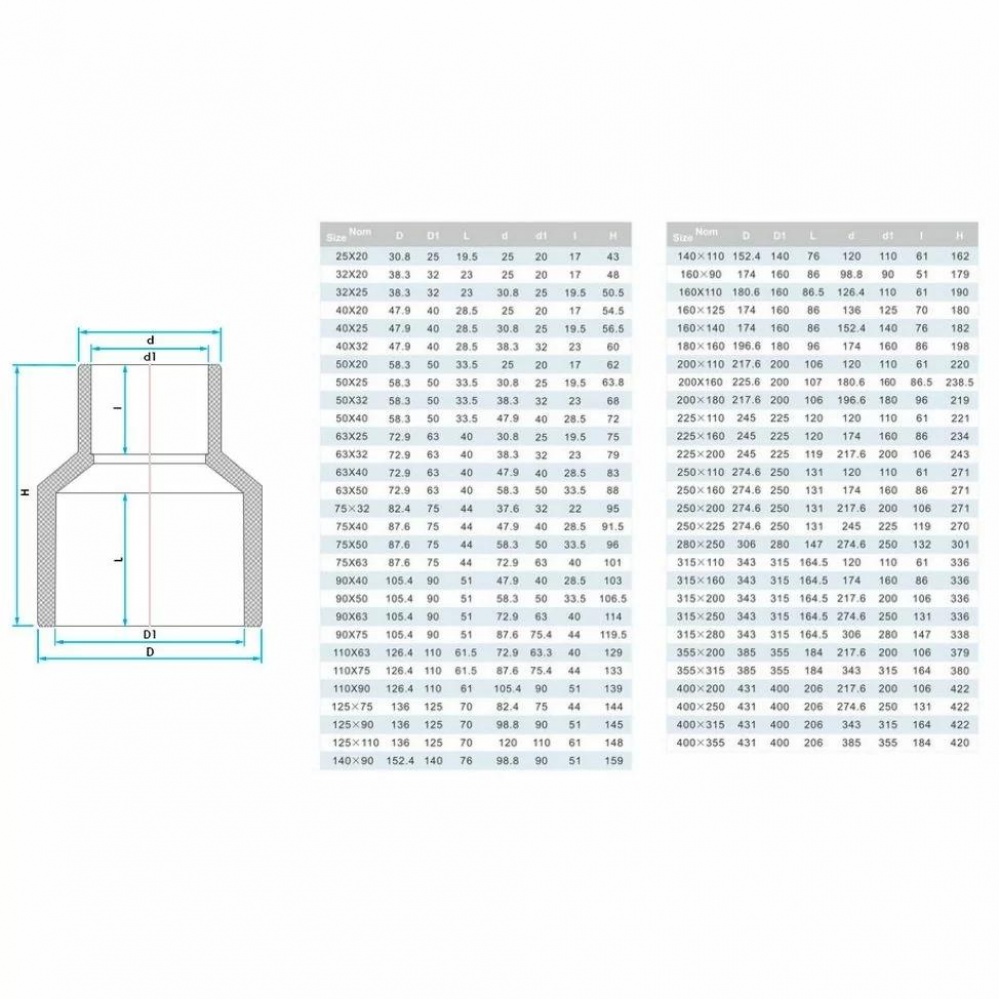

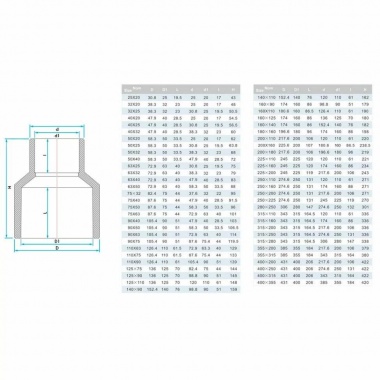

Размеры редукционной муфты Era D×d: таблица габаритов

Обозначения: D, d — диаметры под трубу; D1, d1 — габаритные диаметры корпуса; L — длина; l — глубина посадки трубы; H — высота/перепад корпуса. Единицы — мм.

Диаметр, мм	D	D1	L	d	d1	l	H	Цвет
63×50	72,9	63	40,0	58,3	50,0	33,5	88,0	Серый
75×40	87,6	75	44,0	47,9	40,0	28,5	91,5	Серый
90×40	105,4	90	51,0	47,9	40,0	28,5	103,0	Серый
90×75	105,4	90	51,0	87,6	75,4	44,0	119,5	Серый
125×90	136,0	125	70,0	98,8	90,0	51,0	145,0	Серый
125×110	136,0	125	70,0	120,0	110,0	61,0	148,0	Серый
140×90	152,4	140	76,0	98,8	90,0	51,0	159,0	Серый
140×110	152,4	140	76,0	120,0	110,0	61,0	162,0	Серый
160×140	174,0	160	86,0	152,4	140,0	76,0	182,0	Серый
200×160	225,6	200	107,0	180,6	160,0	86,5	238,5	Серый
225×160	245,0	225	120,0	174,0	160,0	86,0	234,0	Серый
225×200	245,0	225	119,0	217,6	200,0	106,0	243,0	Серый
250×110	274,6	250	131,0	120,0	110,0	61,0	271,0	Серый
315×160	343,0	315	164,5	174,0	160,0	86,0	336,0	Серый
315×200	343,0	315	164,5	217,6	200,0	106,0	336,0	Серый
315×250	343,0	315	164,5	274,6	250,0	131,0	336,0	Серый
315×280	343,0	315	164,5	306,0	280,0	147,0	338,0	Серый

Монтаж редукционной муфты ПВХ под клей: пошагово

Отрежьте трубы ровно, снимите фаску и уберите заусенцы.
Примерьте “всухую”, отметьте глубину посадки с каждой стороны.
Очистите и обезжирьте трубу и раструб, дайте поверхности высохнуть.
Нанесите клей для PVC-U равномерно: на трубу и внутрь раструба.
Вставьте трубу до метки и удерживайте 10–20 секунд без перекоса.
Снимите излишки клея по кромке, не нагружайте узел до схватывания.
Пуск выполняйте после выдержки по инструкции клея (учтите Ø и температуру).
