Код Товара: 18802 Effast

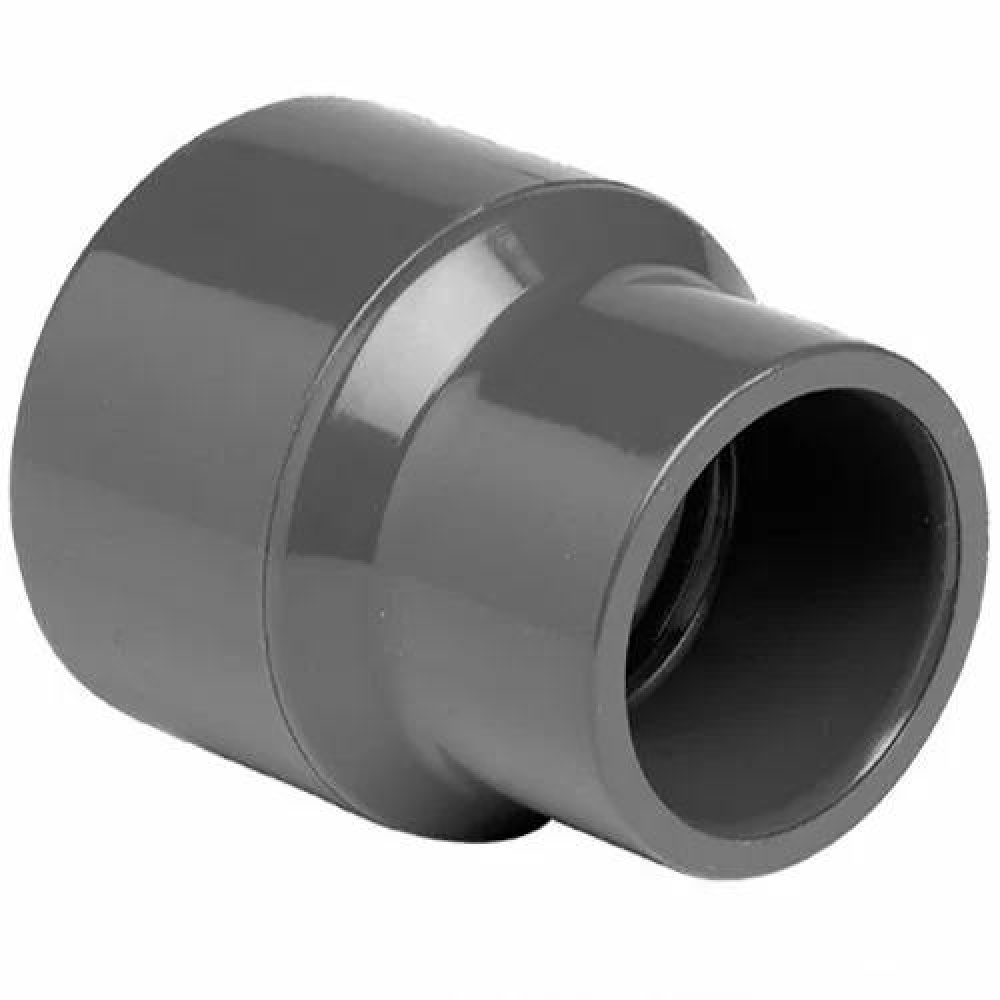

Муфта-втулка ПВХ Effast переходная

Переходная муфта-втулка ПВХ Effast — это клеевой фитинг из PVC-U, который используют для перехода с большего диаметра на меньший в пределах одного узла. Такая деталь применяется в бассейновой обвязке, системах водоподготовки и технических трубопроводах, где нужно корректно уменьшить проходное сечение, сохранить компактность сборки и получить надежное клеевое соединение.

Подробное описание

42.00 грн

На складе

Effast:	Артикул:	Цена:	Кол-во:
Муфта-втулка ПВХ Effast переходная - d20x25x16	18802	42.00 грн
Муфта-втулка ПВХ Effast переходная - d20x25x20	18803	82.00 грн
Муфта-втулка ПВХ Effast переходная - d25x32x16	18804	43.00 грн
Муфта-втулка ПВХ Effast переходная - d25x32x20	18805	77.00 грн
Муфта-втулка ПВХ Effast переходная - d25x32x25	18806	82.00 грн
Муфта-втулка ПВХ Effast переходная - d32x40x20	18807	73.00 грн
Муфта-втулка ПВХ Effast переходная - d32x40x25	18808	142.00 грн
Муфта-втулка ПВХ Effast переходная - d32x40x32	18809	105.00 грн
Муфта-втулка ПВХ Effast переходная - d40x50x25	18810	142.00 грн
Муфта-втулка ПВХ Effast переходная - d40x50x32	18811	64.00 грн
Муфта-втулка ПВХ Effast переходная - d40x50x40	18812	143.00 грн
Муфта-втулка ПВХ Effast переходная - d50x63x32	18813	84.00 грн
Муфта-втулка ПВХ Effast переходная - d50x63x40	18814	194.00 грн
Муфта-втулка ПВХ Effast переходная - d50x63x50	18815	214.00 грн
Муфта-втулка ПВХ Effast переходная - d63x75x40	18816	260.00 грн
Муфта-втулка ПВХ Effast переходная - d63x75x50	18817	180.00 грн
Муфта-втулка ПВХ Effast переходная - d63x75x63	18818	408.00 грн
Муфта-втулка ПВХ Effast переходная - d75x90x50	18819	599.00 грн
Муфта-втулка ПВХ Effast переходная - d75x90x63	18820	323.00 грн
Муфта-втулка ПВХ Effast переходная - d75x90x75	18821	780.00 грн
Муфта-втулка ПВХ Effast переходная - d90x110x50	18822	583.00 грн
Муфта-втулка ПВХ Effast переходная - d90x110x63	18823	557.00 грн
Муфта-втулка ПВХ Effast переходная - d90x110x75	18824	435.00 грн
Муфта-втулка ПВХ Effast переходная - d90x110x90	18825	1066.00 грн
Муфта-втулка ПВХ Effast переходная - d110x125x63	18826	893.00 грн
Муфта-втулка ПВХ Effast переходная - d110x125x75	18827	928.00 грн
Муфта-втулка ПВХ Effast переходная - d110x125x90	18828	1468.00 грн
Муфта-втулка ПВХ Effast переходная - d125x140x90	18829	832.00 грн
Муфта-втулка ПВХ Effast переходная - d125x140x110	18830	832.00 грн
Муфта-втулка ПВХ Effast переходная - d125x140x125	18831	2244.00 грн
Муфта-втулка ПВХ Effast переходная - d140x160x90	18832	2279.00 грн
Муфта-втулка ПВХ Effast переходная - d140x160x110	18833	1309.00 грн
Муфта-втулка ПВХ Effast переходная - d140x160x125	18834	4672.00 грн
Муфта-втулка ПВХ Effast переходная - d160x110	22882	3742.00 грн
Муфта-втулка ПВХ Effast переходная - d160x140	20763	3774.00 грн
Муфта-втулка ПВХ Effast переходная - d200x110	19958	4248.00 грн
Муфта-втулка ПВХ Effast переходная - d200x140	20795	4134.00 грн
Муфта-втулка ПВХ Effast переходная - d200x160	20689	4378.00 грн
Муфта-втулка ПВХ Effast переходная - d225x200	20796	6657.00 грн

Описание

Назначение: переход с большего диаметра на меньший в клеевом PVC-U узле. Муфта-втулка устанавливается в раструб детали большего диаметра и позволяет подключить трубу или фитинг меньшего размера.

Где применяют переходную муфту-втулку Effast

в бассейновой обвязке;
в системах водоподготовки;
в технических трубопроводах из PVC-U;
в узлах, где требуется переход на меньший диаметр;
в компактных схемах, где важно сократить количество переходных элементов.

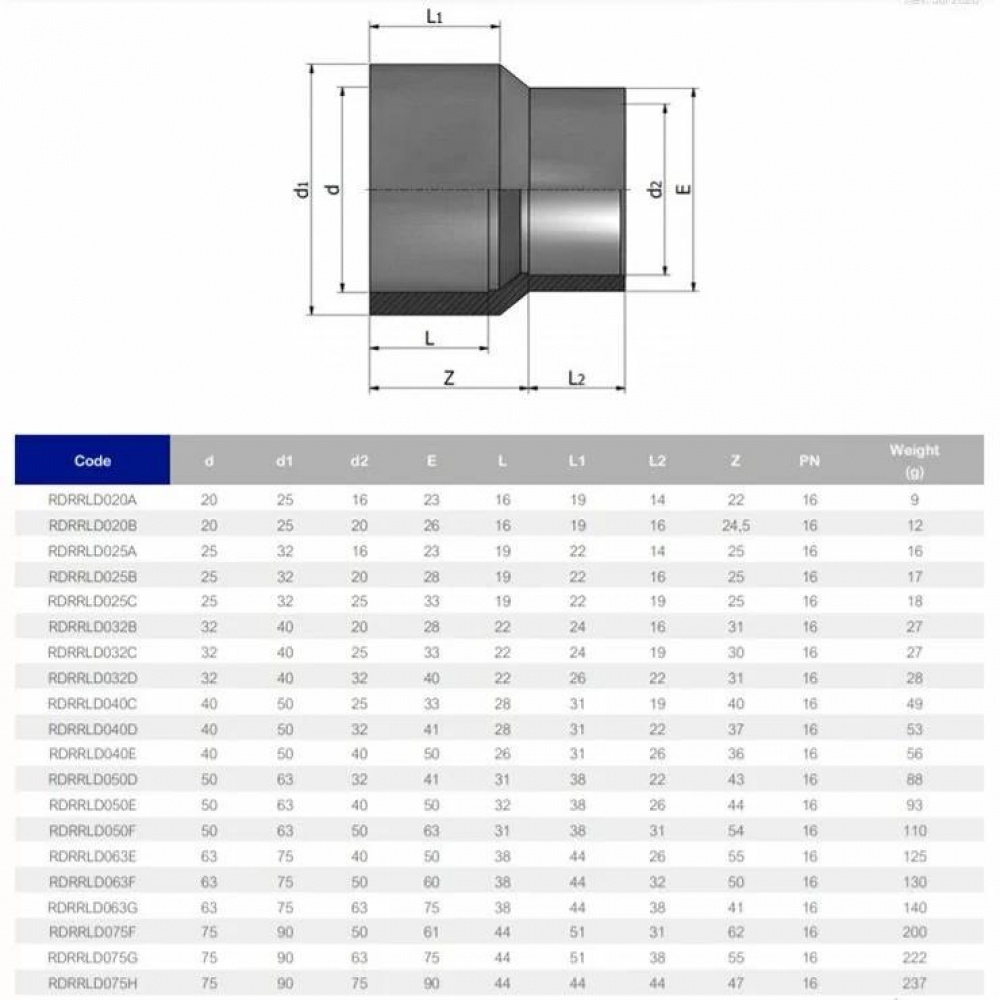

Чертеж и размеры

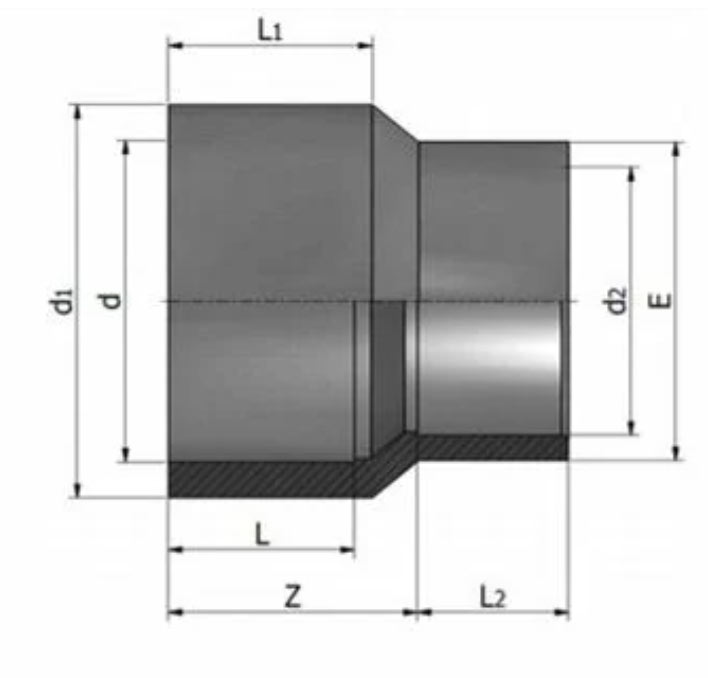

Габаритные размеры переходной муфты-втулки ПВХ Effast

d — основной диаметр, d1 и d2 — переходные диаметры, E — внешний габарит, L, L1 и L2 — посадочные длины, Z — монтажный размер. Эти параметры учитывают при подборе фитинга под конкретный узел.

Технические характеристики

Параметр	Значение
Тип детали	Переходная муфта-втулка
Материал корпуса	PVC-U
Тип соединения	Клеевое
Максимальное рабочее давление	До 16 бар
Сфера применения	Бассейны, водоподготовка, технические трубопроводы
Стойкость	К влаге, коррозии и рабочим средам
Монтаж	Клеевое соединение с переходом на меньший диаметр
Производитель	Effast
Цвет	Серый

Размеры переходной муфты-втулки Effast

Код	d, мм	d1, мм	d2, мм	E, мм	L, мм	L1, мм	L2, мм	Z, мм	PN, бар	Вес, г
RDRRLD020A	20	25	16	23	16	19	14	22	16	9
RDRRLD020B	20	25	20	26	16	19	16	24,5	16	12
RDRRLD025A	25	32	16	23	19	22	14	25	16	16
RDRRLD025B	25	32	20	28	19	22	16	25	16	17
RDRRLD025C	25	32	25	33	19	22	19	25	16	18
RDRRLD032B	32	40	20	28	22	24	16	31	16	27
RDRRLD032C	32	40	25	33	22	24	19	30	16	27
RDRRLD032D	32	40	32	40	22	26	22	31	16	28

Показать больше размеров

Код	d, мм	d1, мм	d2, мм	E, мм	L, мм	L1, мм	L2, мм	Z, мм	PN, бар	Вес, г
RDRRLD040C	40	50	25	33	28	31	19	40	16	49
RDRRLD040D	40	50	32	41	28	31	22	37	16	53
RDRRLD040E	40	50	40	50	26	31	26	36	16	56
RDRRLD050D	50	63	32	41	31	38	22	43	16	88
RDRRLD050E	50	63	40	50	32	38	26	44	16	93
RDRRLD050F	50	63	50	63	31	38	31	54	16	110
RDRRLD063E	63	75	40	50	38	44	26	55	16	125
RDRRLD063F	63	75	50	60	38	44	32	50	16	130
RDRRLD063G	63	75	63	75	38	44	38	41	16	140
RDRRLD075F	75	90	50	61	44	51	31	62	16	200
RDRRLD075G	75	90	63	75	44	51	38	55	16	222
RDRRLD075H	75	90	75	90	44	44	44	47	16	237

Монтаж переходной муфты-втулки

Проверьте соответствие наружного и внутреннего диаметра под нужный узел.
Подготовьте трубу и фитинг: выполните ровный рез, очистите поверхности и удалите заусенцы.
Сделайте сухую примерку перед склеиванием.
Нанесите клей для PVC-U на подготовленные поверхности.
Соберите узел без перекоса и выдержите первичную фиксацию.
Перед запуском проверьте герметичность и дождитесь полного набора прочности клеевого соединения.
