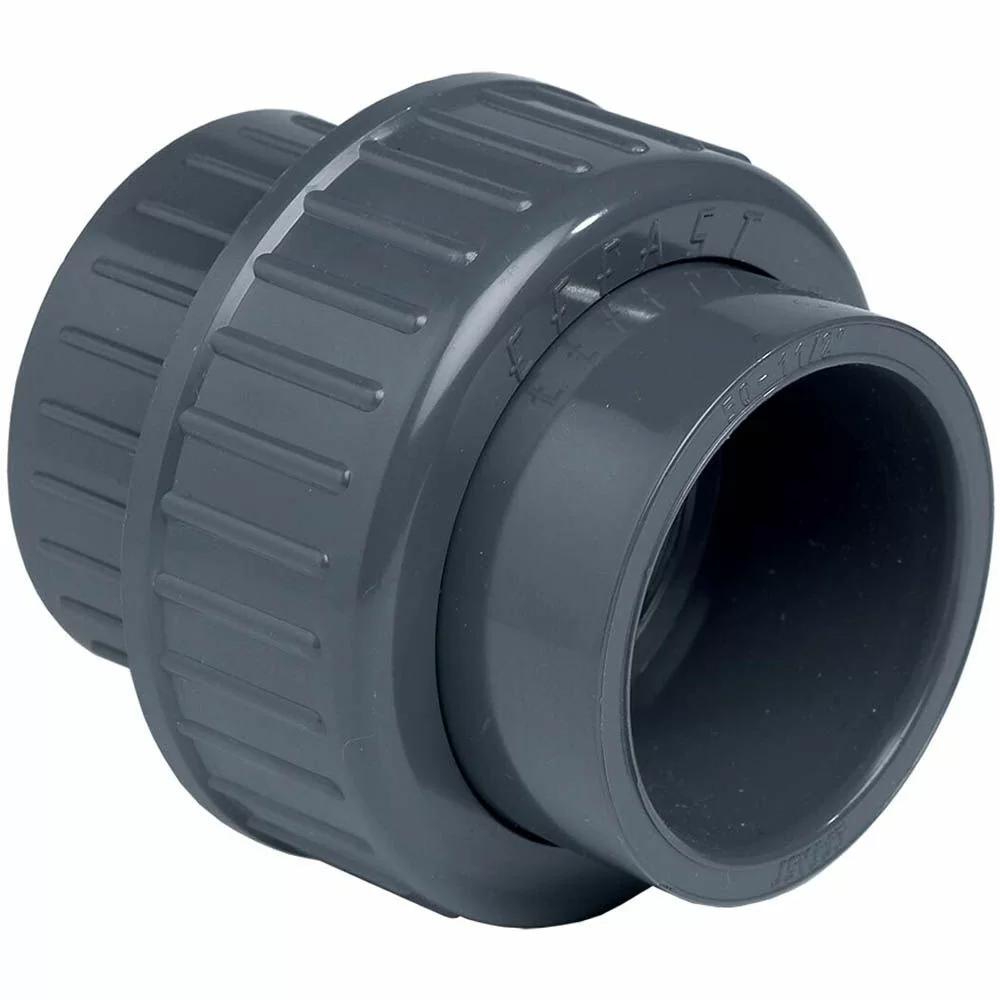

Назначение: создание герметичного разборного соединения в клеевых системах на базе непластифицированного ПВХ. Муфта позволяет разъединить узел для сервиса, ревизии или замены оборудования без разборки всей линии трубопровода.
Где применяется разборная муфта ПВХ
- обвязка бассейнов и узлы водоподготовки;
- насосные, фильтрационные и сервисные магистрали;
- участки трубопровода, где нужна возможность быстрого разъединения;
- системы, в которых важна ремонтопригодность без полного демонтажа линии;
- технические контуры с клеевым соединением труб одного диаметра.
Габариты и монтажные размеры
На схеме показаны основные размеры детали для подбора и сборки сервисного узла.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Муфта разборная |
| Материал | PVC-U (непластифицированный ПВХ) |
| Тип соединения | Клеевое, разборное |
| Назначение | Соединение труб одного диаметра с возможностью разборки узла |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Максимальная рабочая температура | До +60 °C |
| Минимальная рабочая температура | 0 °C |
| Рабочее давление | До 16 бар |
| Цвет | Тёмно-серый 7011 |
| Производитель | Effast |
Размеры разборной муфты Effast
| Код | D, мм | L, мм | Z1, мм | Z2, мм | E, мм | Давление, макс. бар |
|---|---|---|---|---|---|---|
| RDRBOD0160 | 16 | 14 | 3 | 10 | 34 | 16 |
| RDRBOD0200 | 20 | 16 | 3 | 10 | 42 | 16 |
| RDRBOD0250 | 25 | 19 | 3 | 10 | 52 | 16 |
| RDRBOD0320 | 32 | 22 | 3 | 10 | 59 | 16 |
| RDRBOD0400 | 40 | 26 | 3 | 12 | 72 | 16 |
| RDRBOD0500 | 50 | 31 | 3 | 14 | 79 | 16 |
| RDRBOD0630 | 63 | 38 | 3 | 18 | 96 | 16 |
| RDRBOD0750 | 75 | 44 | 3 | 18 | 119 | 16 |
| RDRBOD0900 | 90 | 51 | 3 | 18 | 134 | 16 |
| RDRBOD1100 | 110 | 61 | 3 | 18 | 163 | 16 |
Монтаж разборной муфты ПВХ
- Проверьте соответствие диаметра муфты и труб перед сборкой.
- Подготовьте торцы трубы без заусенцев и перекосов.
- Очистите и при необходимости обезжирьте поверхности, которые будут склеиваться.
- Нанесите клей на трубу и посадочные части муфты согласно инструкции.
- Соберите узел без перекоса и правильно затяните разборное соединение.
- Не нагружайте систему до завершения времени первичного схватывания.
- Перед запуском проверьте герметичность и возможность корректного сервисного разъединения.
