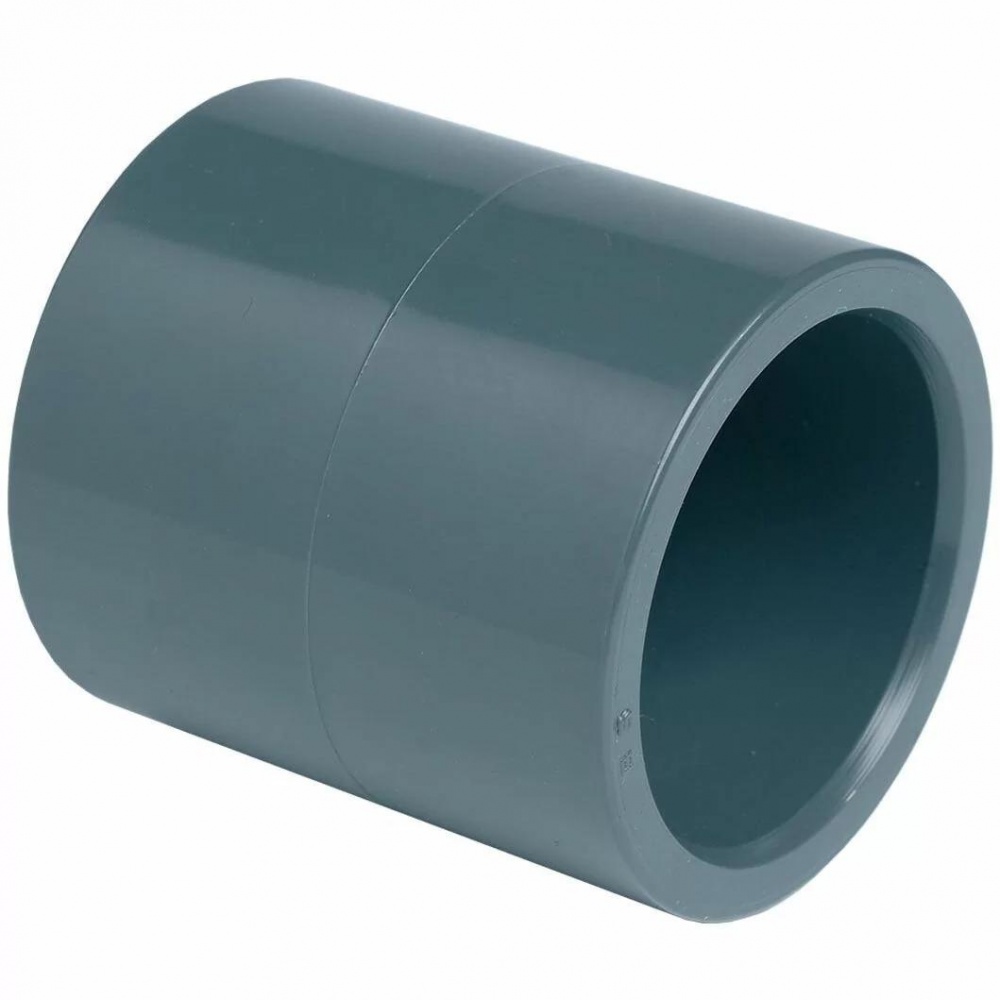

Назначение: прямое соединение двух труб одинакового диаметра в системах на базе непластифицированного ПВХ. Муфта позволяет собрать герметичный узел с точной посадкой по трубе без лишних переходных элементов.
Где применяется соединительная муфта ПВХ
- обвязка бассейнов и узлы водоподготовки;
- циркуляционные, сервисные и распределительные контуры;
- удлинение прямых участков трубопровода;
- технические магистрали для транспортировки жидкостей;
- системы, где важны жёсткость соединения, стабильная геометрия и долговечная работа узла.
Габариты и монтажные размеры

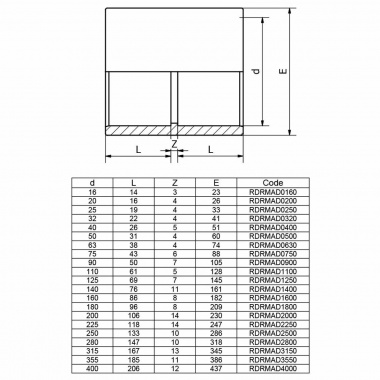

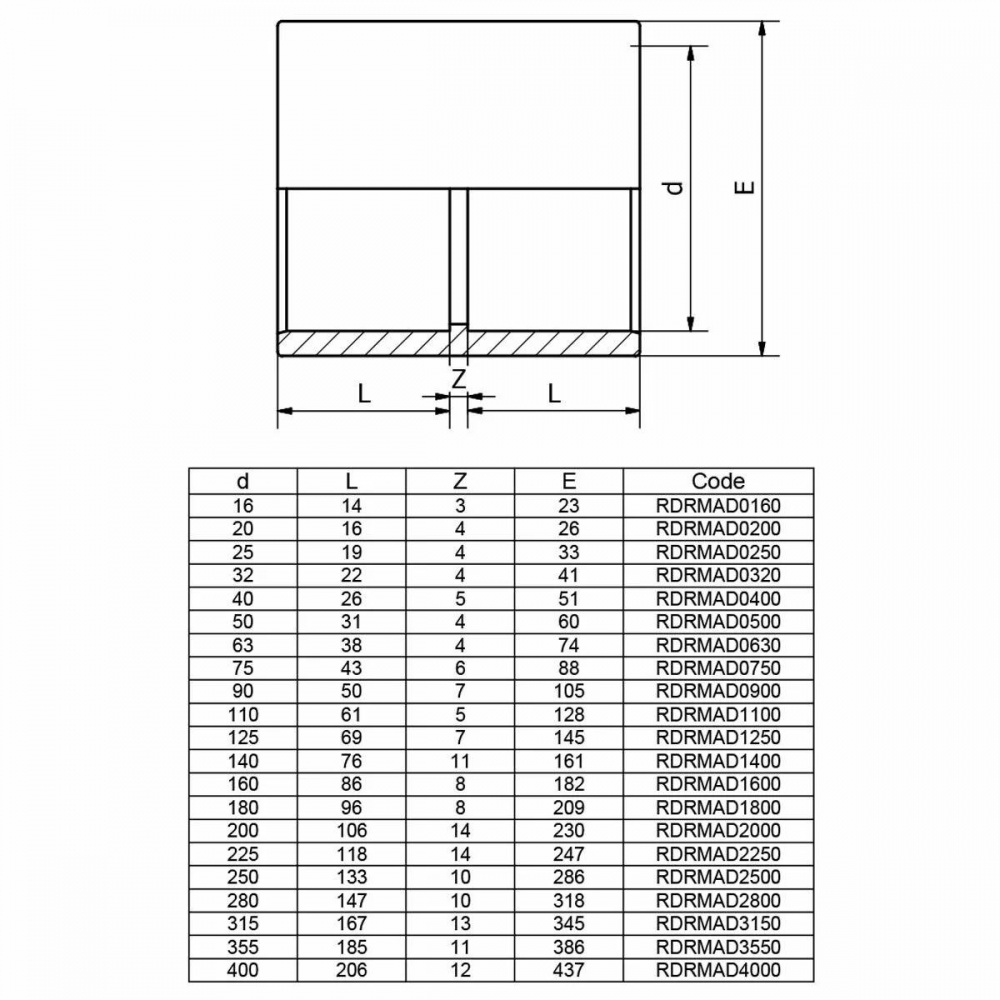

На схеме показаны основные размеры детали для подбора и сборки прямого участка трубопровода.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Муфта соединительная |
| Материал | PVC-U (непластифицированный ПВХ) |
| Тип соединения | Клеевое |
| Назначение | Стыковка двух труб одинакового диаметра |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Стойкость материала | К коррозии и воздействию агрессивных химических веществ |
| Максимальная рабочая температура | До +60 °C |
| Минимальная рабочая температура | 0 °C |
| Рабочее давление | До 16 бар, для больших диаметров — 10 или 5 бар |
| Цвет | Тёмно-серый 7011 |
| Производитель | Effast, Италия |
Размеры муфты Effast соединительной
| Код | D, мм | L, мм | Z, мм | E, мм | Давление, макс. бар |
|---|---|---|---|---|---|
| RDRMAD0160 | 16 | 14 | 3 | 23 | 16 |
| RDRMAD0200 | 20 | 16 | 3 | 28 | 16 |
| RDRMAD0250 | 25 | 19 | 3 | 33 | 16 |
| RDRMAD0320 | 32 | 22 | 3 | 41 | 16 |
| RDRMAD0400 | 40 | 26 | 3 | 50 | 16 |
| RDRMAD0500 | 50 | 31 | 3 | 60,5 | 16 |
| RDRMAD0630 | 63 | 38 | 3 | 75 | 16 |
| RDRMAD0750 | 75 | 44 | 4 | 88 | 16 |
| RDRMAD0900 | 90 | 51 | 5 | 106 | 16 |
| RDRMAD1100 | 110 | 61 | 6 | 129 | 16 |
Показать полную таблицу размеров
| Код | D, мм | L, мм | Z, мм | E, мм | Давление, макс. бар |
|---|---|---|---|---|---|
| RDRMAD1250 | 125 | 69 | 7 | 145 | 16 |
| RDRMAD1400 | 140 | 76 | 8 | 164 | 16 |
| RDRMAD1600 | 160 | 86 | 8 | 188 | 16 |
| RDRMAD2000 | 200 | 106 | 10 | 227 | 10 |
| RDRMAD2250 | 225 | 119 | 10 | 255 | 10 |
| RDRMAD2500 | 250 | 132 | 10 | 287 | 10 |
| RDRMAD2800 | 280 | 147 | 10 | 320 | 10 |
| RDRMAD3150 | 315 | 165 | 12 | 345 | 10 |
| RDRMAD3550 | 355 | 185 | 11 | 386 | 5 |
| RDRMAD4000 | 400 | 206 | 12 | 437 | 5 |
Монтаж соединительной муфты ПВХ
- Проверьте соответствие диаметра муфты и труб перед сборкой.
- Подготовьте торцы трубы без заусенцев и перекосов.
- Очистите и при необходимости обезжирьте поверхности, которые будут склеиваться.
- Нанесите клей на трубу и внутреннюю часть муфты согласно инструкции.
- Соедините элементы без перекоса и выдержите первичную фиксацию.
- Не нагружайте узел до завершения времени схватывания клея.
- Перед запуском проверьте герметичность и правильность сборки участка.
