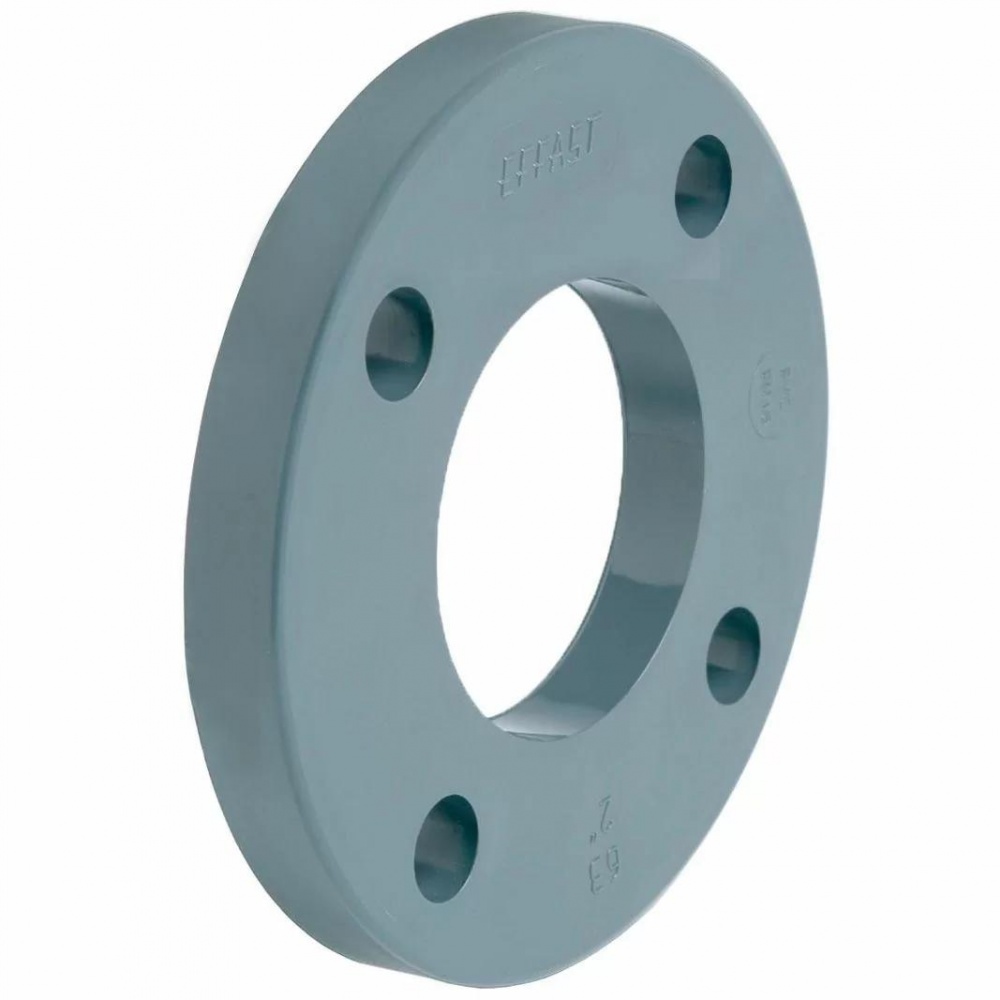

Назначение: формирование разборного фланцевого соединения вместе с буртом, прокладкой и болтовой стяжкой. Свободный фланец позволяет собрать узел с правильным прижимом, упростить подключение оборудования и сохранить возможность дальнейшего демонтажа без переделки магистрали.
Такой вариант особенно удобен в насосных, сервисных и распределительных контурах, где важны герметичность, ремонтопригодность и точная посадка элементов. Свободный фланец используют там, где нужно перейти на арматуру, металлический узел или другое оборудование с фланцевым стыком, а также при строительстве котельных, где требуется организовать переход от металла к ПВХ-трубопроводу с понятной и обслуживаемой схемой монтажа.
Где применяется свободный фланец Effast
- в бассейновой обвязке возле насосов, фильтров и запорной арматуры;
- в узлах водоподготовки и технического водоснабжения;
- при переходе на оборудование с фланцевым подключением;
- в котельных и технических помещениях, где нужно соединить металлические узлы с ПВХ-магистралью;
- в сервисных участках, где важно иметь доступ к демонтажу без вырезания трубы.

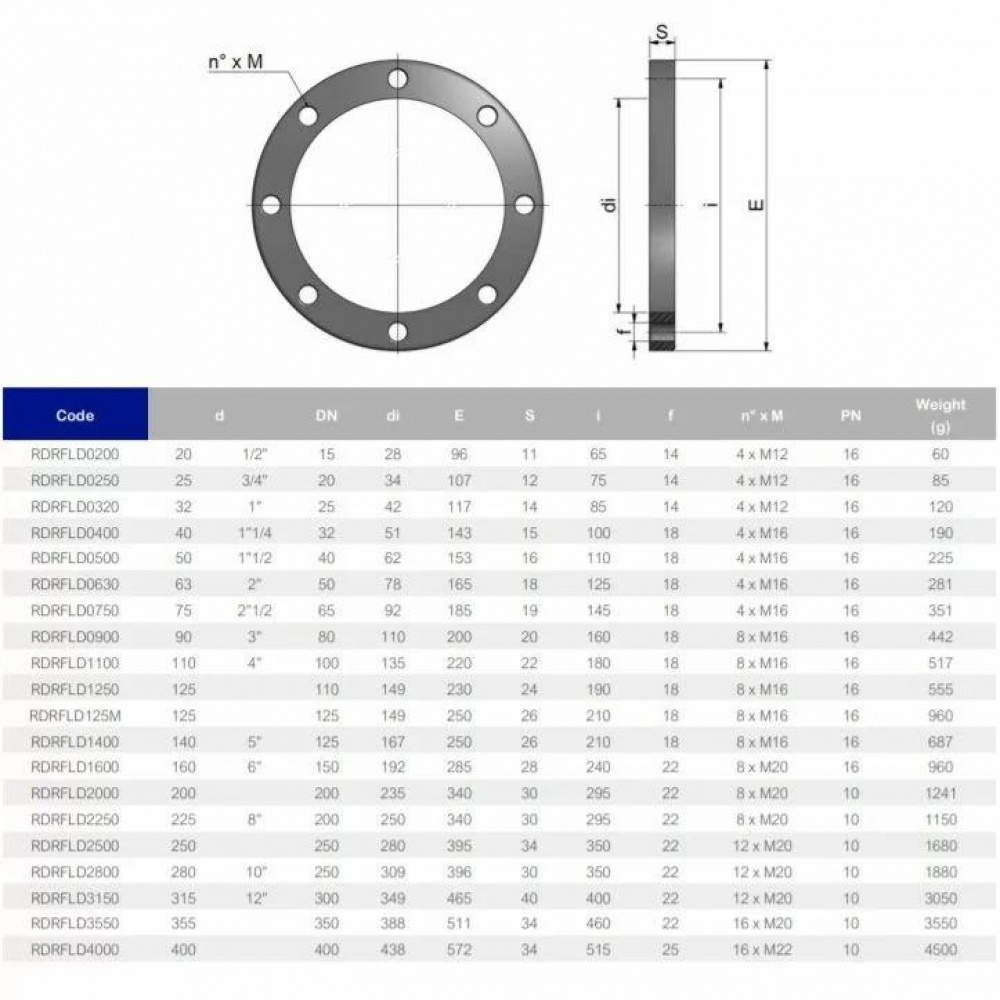

Габариты и обозначения на чертеже
В таблице размеров используются следующие обозначения: D — условный диаметр, D1 — внутренний диаметр зоны посадки, E — наружный диаметр фланца, S — толщина, I — межосевой диаметр крепления, F — диаметр отверстий под болты. Параметр давления показывает допустимую рабочую нагрузку узла.
Технические характеристики
| Показатель | Значение |
|---|---|
| Тип детали | Фланец свободный |
| Материал | PVC-U (непластифицированный ПВХ) |
| Тип узла | Разборное фланцевое соединение |
| Тип монтажа | Болтовая стяжка с буртом и прокладкой |
| Максимальное рабочее давление | До 16 бар |
| Максимальная температура жидкости | До +60 °C |
| Назначение | Подключение трубопровода к арматуре и оборудованию |
| Область применения | Бассейны, водоподготовка, котельные, технические магистрали |
| Страна производства | Италия |
| Производитель | Effast |
Размеры свободного фланца Effast
| Код | D, мм | D1, мм | E, мм | S, мм | I, мм | F, мм | Болты | Давление, макс. бар |
|---|---|---|---|---|---|---|---|---|
| RDRFLD0200 | 20 | 28 | 96 | 11 | 65 | 14 | 4 x M12 | 16 |
| RDRFLD0250 | 25 | 34 | 107 | 12 | 75 | 14 | 4 x M12 | 16 |
| RDRFLD0320 | 32 | 42 | 117 | 14 | 85 | 14 | 4 x M12 | 16 |
| RDRFLD0400 | 40 | 51 | 143 | 15 | 100 | 18 | 4 x M16 | 16 |
| RDRFLD0500 | 50 | 62 | 153 | 16 | 110 | 18 | 4 x M16 | 16 |
| RDRFLD0630 | 63 | 78 | 165 | 18 | 125 | 18 | 4 x M16 | 16 |
| RDRFLD0750 | 75 | 92 | 185 | 19 | 145 | 18 | 4 x M16 | 16 |
| RDRFLD0900 | 90 | 110 | 200 | 20 | 160 | 18 | 8 x M16 | 16 |
Показать полную таблицу размеров
| Код | D, мм | D1, мм | E, мм | S, мм | I, мм | F, мм | Болты | Давление, макс. бар |
|---|---|---|---|---|---|---|---|---|
| RDRFLD1100 | 110 | 135 | 220 | 22 | 180 | 18 | 8 x M16 | 16 |
| RDRFLD1250 | 125 | 149 | 230 | 24 | 190 | 18 | 8 x M16 | 16 |
| RDRFLD1400 | 140 | 167 | 250 | 26 | 210 | 18 | 8 x M16 | 16 |
| RDRFLD1600 | 160 | 190 | 285 | 28 | 240 | 22 | 8 x M20 | 16 |
| RDRFLD2000 | 200 | 235 | 340 | 30 | 295 | 22 | 8 x M20 | 10 |
| RDRFLD2250 | 225 | 250 | 340 | 30 | 295 | 22 | 8 x M20 | 10 |
| RDRFLD2500 | 250 | 280 | 395 | 34 | 350 | 22 | 12 x M20 | 10 |
| RDRFLD2800 | 280 | 309 | 396 | 30 | 350 | 22 | 12 x M20 | 10 |
| RDRFLD3150 | 315 | 349 | 465 | 40 | 400 | 22 | 12 x M20 | 10 |
| RDRFLD3550 | 355 | 388 | 511 | 34 | 460 | 22 | 16 x M20 | 10 |
| RDRFLD4000 | 400 | 438 | 572 | 34 | 515 | 25 | 16 x M22 | 10 |
Что учитывать при сборке фланцевого узла
- свободный фланец работает вместе с буртом, прокладкой и крепежом, поэтому узел подбирают комплектно;
- перед стяжкой нужно проверить соосность линии и правильную посадку уплотнения;
- болты затягивают равномерно по кругу, без перекоса и чрезмерной локальной нагрузки;
- для сервисных участков желательно оставлять нормальный доступ к крепежу и месту демонтажа;
- после сборки узел проверяют под рабочим давлением, особенно на насосных и нагруженных участках.
