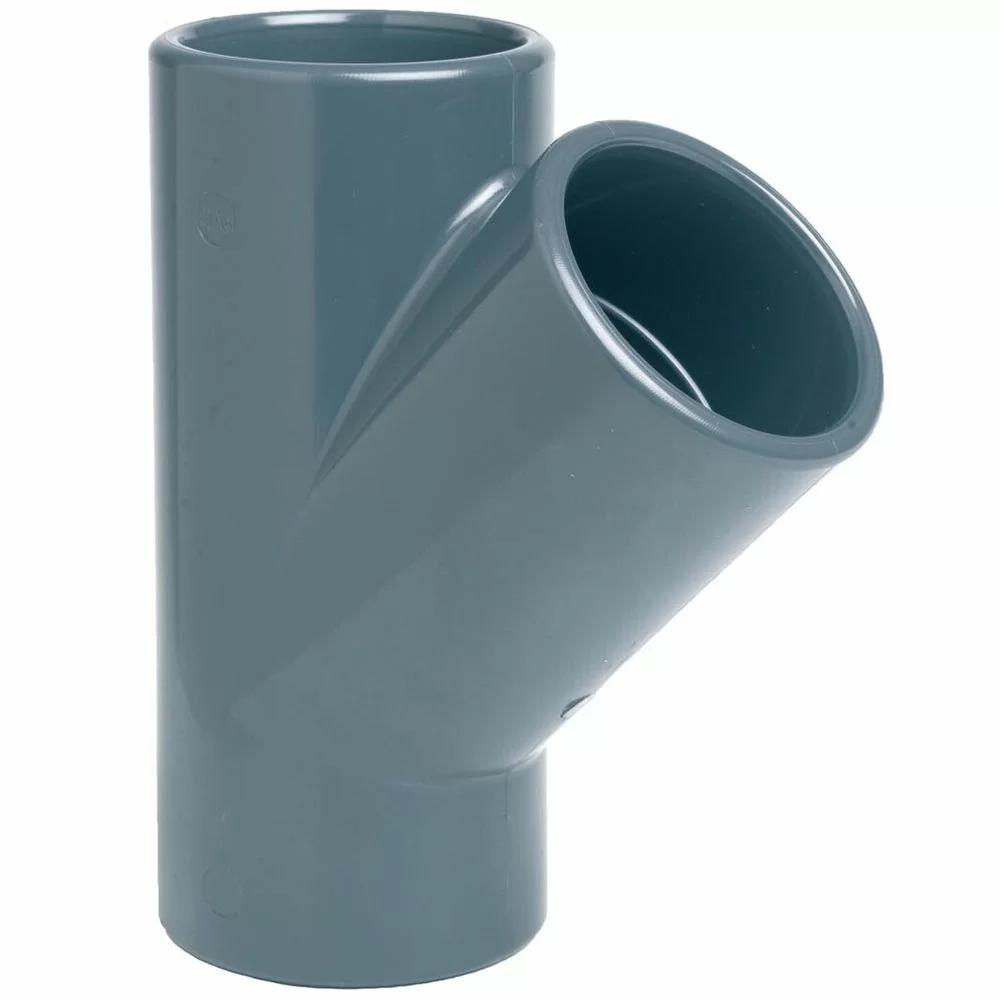

Тройник ПВХ Effast 45° клеевой

Назначение: формирование бокового отвода под 45° в клеевом PVC-U трубопроводе для более мягкого направления потока и удобной компоновки узла.

Такой тройник уместен в бассейновой обвязке, системах водоподготовки, циркуляционных и вспомогательных контурах. Его ставят в тех случаях, когда важно не просто вывести отдельную линию, а сделать это с меньшим гидравлическим сопротивлением и без нагромождения из нескольких фитингов.

Это одно из тех решений, за которые ценят Effast. Помимо стандартных тройников под 90°, у производителя есть и менее типовые фасонные детали, которые дают монтажнику больше свободы при сборке сложных узлов. Отвод под 45° часто помогает упростить трассировку трубы, аккуратнее вписать линию в ограниченное пространство и сократить количество дополнительных элементов.

Где применяют тройник Effast 45°

• в бассейновой обвязке для плавного отвода дополнительной линии;
• в системах водоподготовки и циркуляционных контурах;
• в байпасных и вспомогательных узлах;
• в технических магистралях, где нежелателен резкий поворот потока;
• в схемах, где нужно собрать компактный узел без лишних отводов и вставок.

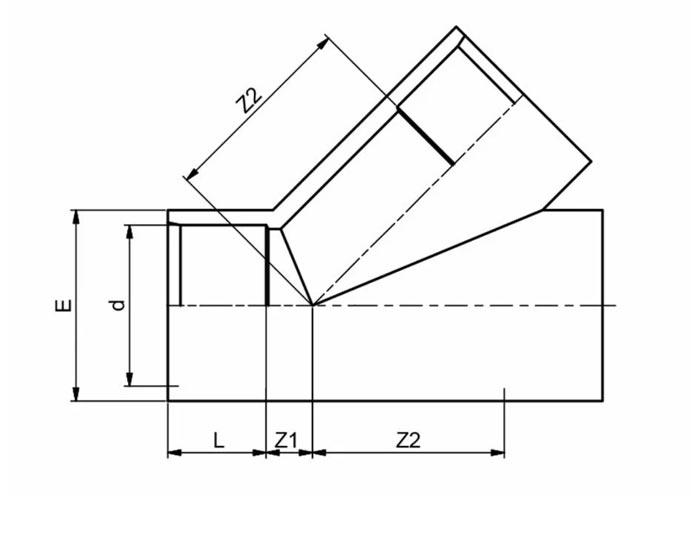

Чертёж и размеры

d — диаметр присоединения, L — длина посадки, Z1 и Z2 — монтажные отступы, E — наружный габарит корпуса. Эти параметры позволяют проверить совместимость детали с трубой и заранее оценить компоновку узла.

Технические характеристики

Параметр	Значение
Тип детали	Тройник 45°
Материал корпуса	PVC-U
Тип присоединения	Клеевое
Угол ответвления	45°

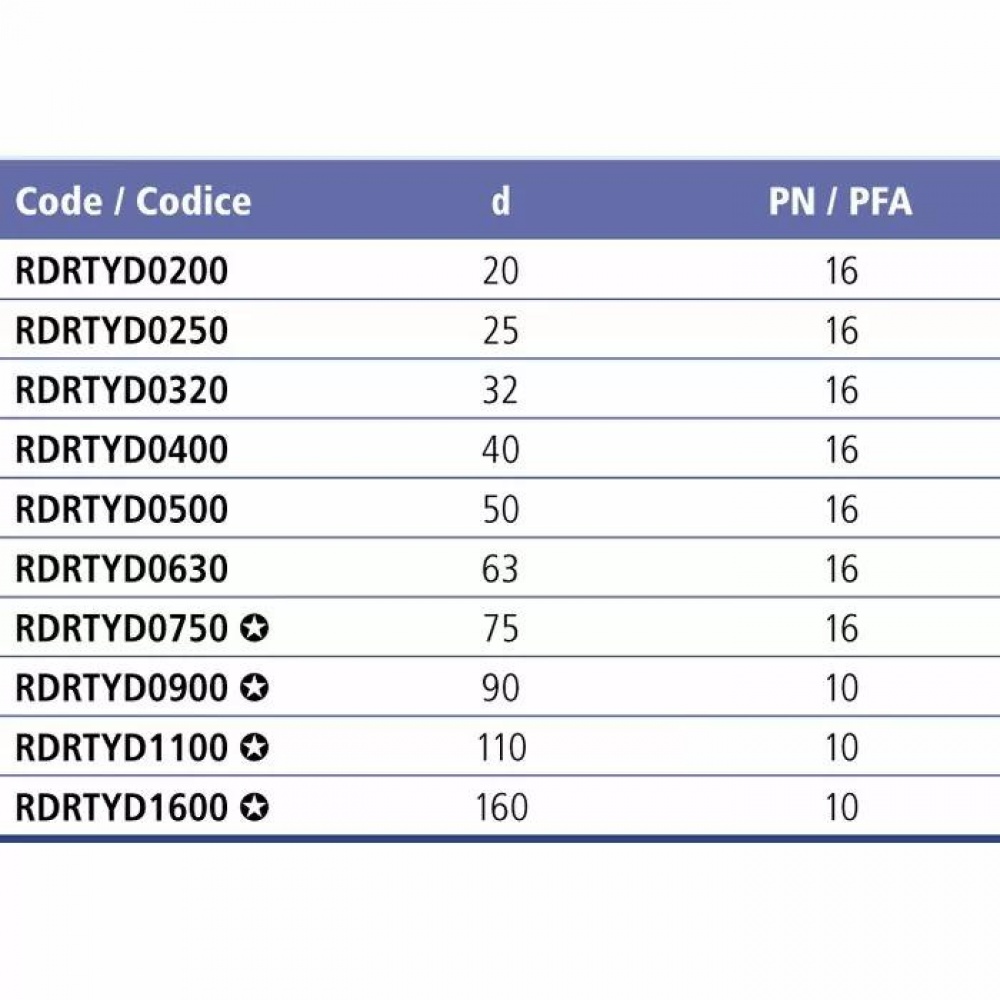

Максимальное рабочее давление	До 16 бар
Максимальная температура жидкости	До +60 °C
Область применения	Бассейны, водоподготовка, технические трубопроводы
Стойкость	К влаге, коррозии и воздействию многих рабочих сред
Монтаж	Клеевое соединение с ПВХ трубой
Производитель	Effast

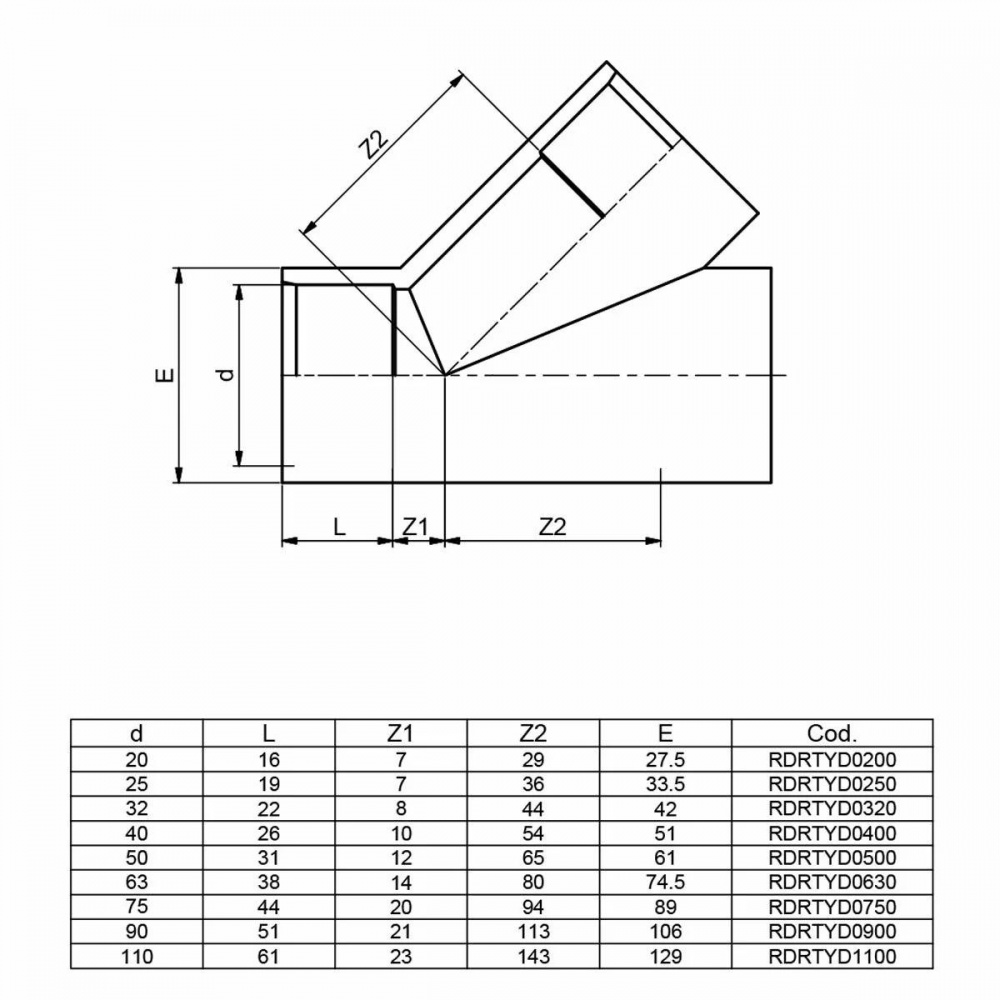

Размеры тройника ПВХ Effast 45° клеевого

Монтаж

1. Проверьте соответствие диаметра тройника и трубы проектному узлу.
2. Подготовьте торцы: ровный рез, очистка и снятие заусенцев.
3. Сделайте сухую примерку и заранее выставьте направление отвода.
4. Нанесите клей на подготовленные поверхности и соберите узел без перекоса.
5. Проконтролируйте положение линии до фиксации.
6. После полимеризации клея подавайте рабочее давление.
