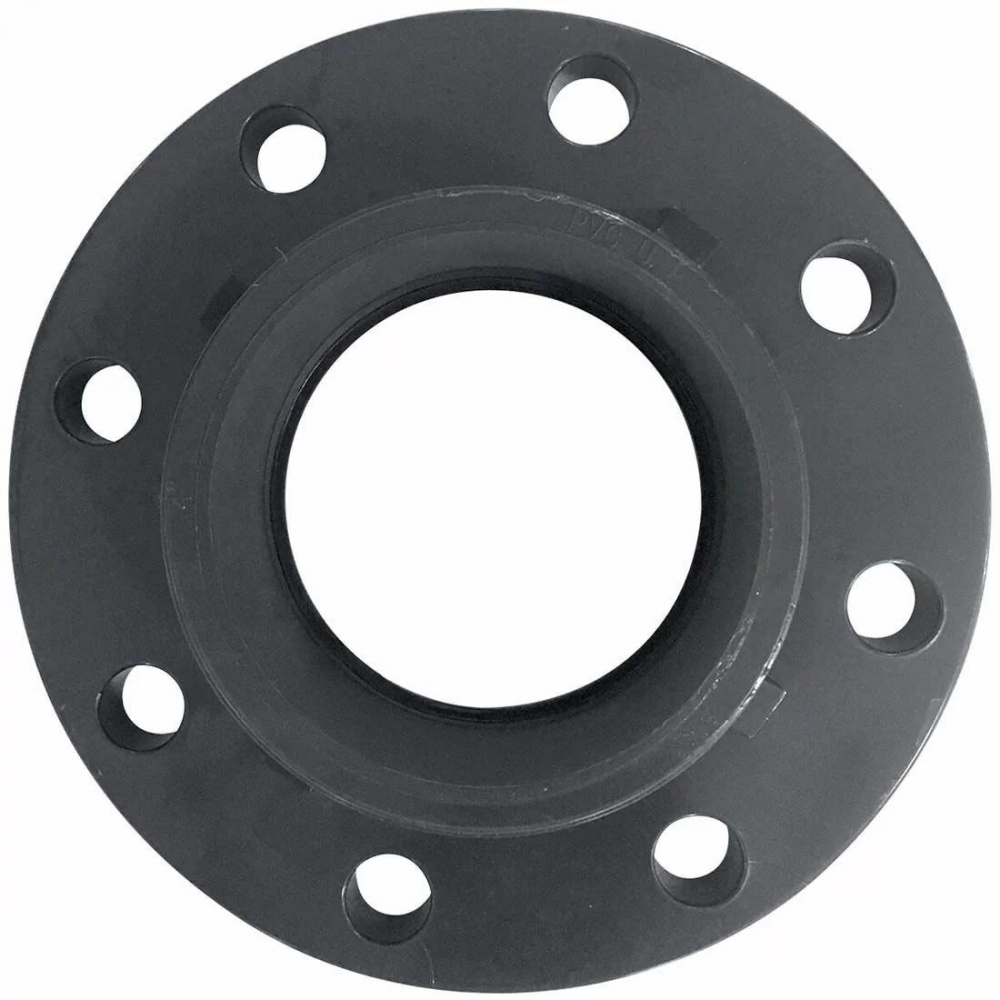

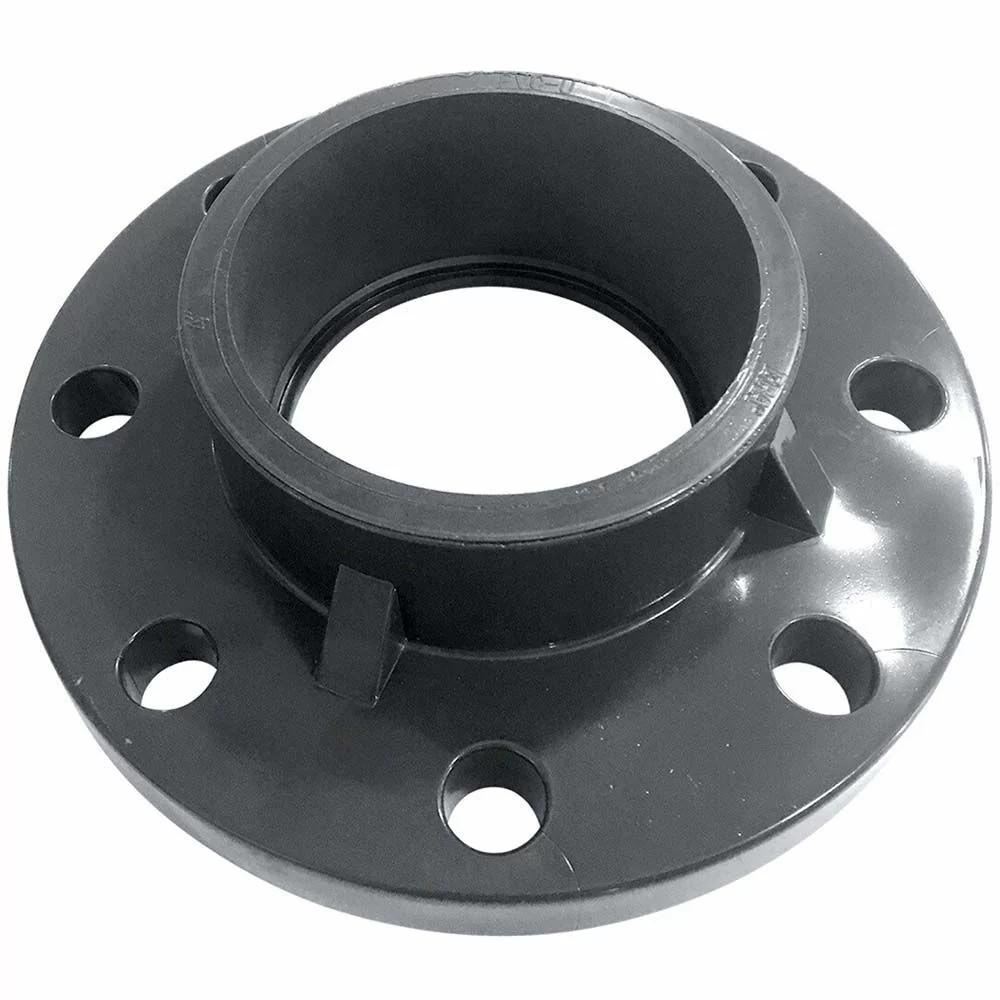

Фланец ПВХ Era жесткий (неразъёмный)

В сравнение

Жесткий (неразъёмный) фланец — монолитный фланцевый элемент, который вклеивается в ПВХ-трубу и формирует стационарное болтовое подключение к арматуре или оборудованию. В отличие от поворотного фланца здесь нет вращающегося кольца: разболтовка фиксирована, поэтому при монтаже важно заранее выставить ориентацию под отверстия ответного фланца и прокладку.

Подробное описание

ERA:	Артикул:	Цена:	Кол-во:
Фланец ПВХ Era жесткий (неразъёмный) - 63 mm	18047	324.00 грн
Фланец ПВХ Era жесткий (неразъёмный) - 75 mm	18049	299.00 грн
Фланец ПВХ Era жесткий (неразъёмный) - 90 mm	18051	350.00 грн
Фланец ПВХ Era жесткий (неразъёмный) - 110 mm	4244	695.00 грн
Фланец ПВХ Era жесткий (неразъёмный) - 140 mm	7191	1023.00 грн
Фланец ПВХ Era жесткий (неразъёмный) - 160 mm	4370	1705.00 грн
Фланец ПВХ Era жесткий (неразъёмный) - 200 mm	7329	2622.00 грн
Фланец ПВХ Era жесткий (неразъёмный) - 225 mm	18041	2838.00 грн
Фланец ПВХ Era жесткий (неразъёмный) - 250 mm	18043	3698.00 грн
Фланец ПВХ Era жесткий (неразъёмный) - 315 mm	18045	4515.00 грн

299.00 грн

На складе

Описание

Назначение: создать надежное фланцевое соединение “труба → арматура/оборудование” без подвижных частей.

Где применяют жесткий фланец Era в бассейне и технических магистралях

подключение дисковых затворов, задвижек и клапанов с фланцевыми патрубками;
фланцевые узлы в насосной: коллекторы, сервисные вставки, подключение оборудования;
участки, где важна стабильная геометрия и минимум деталей в соединении;
стационарные соединения, которые не планируют часто разбирать;
линии с холодной водой в системах циркуляции и фильтрации.

Плюсы неразъёмного фланца по сравнению с поворотным

Простая конструкция: меньше деталей — меньше потенциальных люфтов.
Жесткая посадка: фланец держит геометрию при затяжке болтов.
Предсказуемый монтаж: вклейка в трубу и болтовая стяжка через прокладку.
Практичный вариант для узлов, где разборка требуется редко.

Как подобрать диаметр и разболтовку: ключевые проверки

Фланец выбирают по диаметру трубы, которая вклеивается (d1), и по параметрам ответного фланца на арматуре: посадочный диаметр прокладки, расположение и количество отверстий. Для жесткого исполнения важна ориентация: после склейки “провернуть” фланец уже нельзя, поэтому позицию отверстий лучше выставить заранее. Цена указана за 1 шт. Болты/гайки и прокладка обычно подбираются отдельно под ваш узел.

Технические характеристики PVC-U (Era)

Материал	PVC-U (непластифицированный)
Тип детали	Жесткий (неразъёмный) фланец
Подключение к трубе	Клеевое
Подключение к арматуре	Болтовое фланцевое (через прокладку)
Рабочая температура жидкости	до +60°C
Морозостойкость	до −15°C
Предел прочности при 23°C	53 МН/м²
Временное сопротивление	45 МПа
Модуль упругости (Юнга)	3060 МПа
Плотность	1,41 г/см³
Цвет	Серый
Комплектация	Фланец без болтов

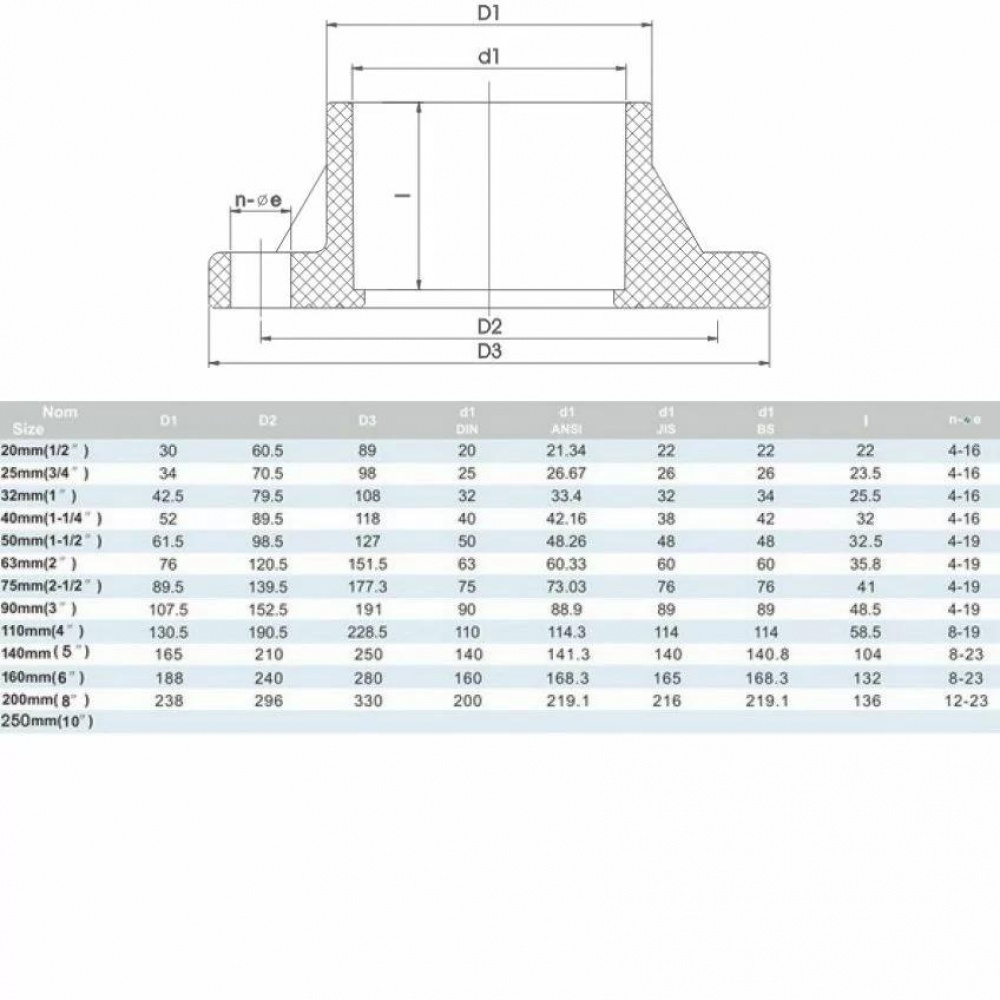

Размеры жесткого фланца Era: структурная таблица

Диаметр, мм	D1	D2	D3	d1	l	n-øe	Цвет
63	76	120,5	151,5	63	35,8	4-19	Серый
75	89,5	139,5	177,3	75	41	4-19	Серый
90	107,5	152,5	191	90	48,5	4-19	Серый
110	130,5	190,5	228,5	110	58,5	8-19	Серый
140	165	210	250	140	104	8-23	Серый

Монтаж жесткого фланца: что важно учесть

Перед склейкой проверьте совместимость разболтовки с арматурой и прокладкой.
Соберите “всухую” и выставьте ориентацию отверстий под ответный фланец.
Подготовьте трубу: ровный рез, фаска, чистая кромка.
Обезжирьте поверхности, нанесите клей для PVC-U и выполните склейку.
После выдержки клея установите прокладку и затягивайте болты крест-накрест без перекоса.
