Назначение: создать надёжный переход с клеевого PVC-U трубопровода на внутреннее соединение в местах, где важны жёсткость корпуса и спокойная работа узла при затяжке.

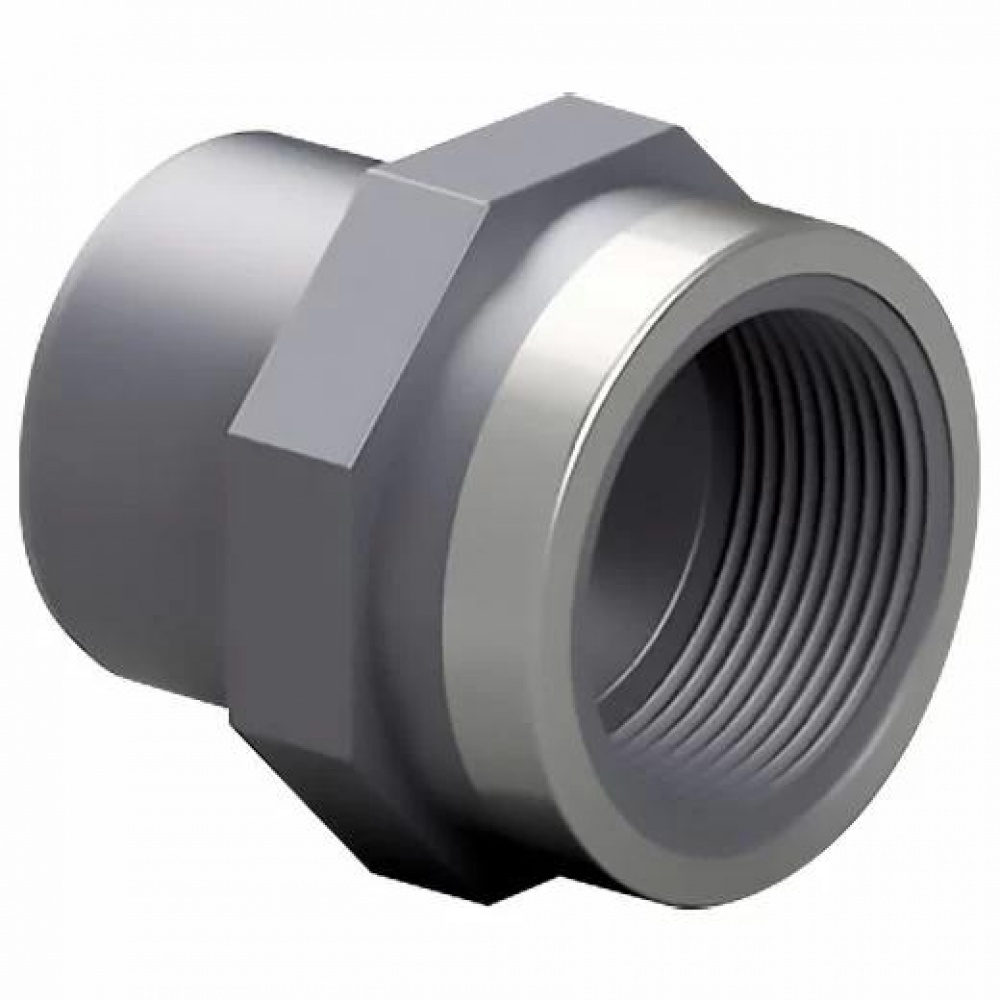

Металлическое кольцо в конструкции адаптер-втулки
Металлическое кольцо здесь нужно для усиления зоны внутренней резьбы — именно на неё приходится основная нагрузка при вкручивании ответной детали. За счёт такого решения корпус лучше переносит монтажное усилие, а сам узел получается надёжнее и менее чувствительным к перенапряжению при сборке.
Где ставят такую втулку
- в бассейновой обвязке;
- в системах водоподготовки;
- при подключении насосов и арматуры;
- в сервисных и вспомогательных линиях;
- в местах, где обычное пластиковое исполнение нежелательно из-за нагрузки.

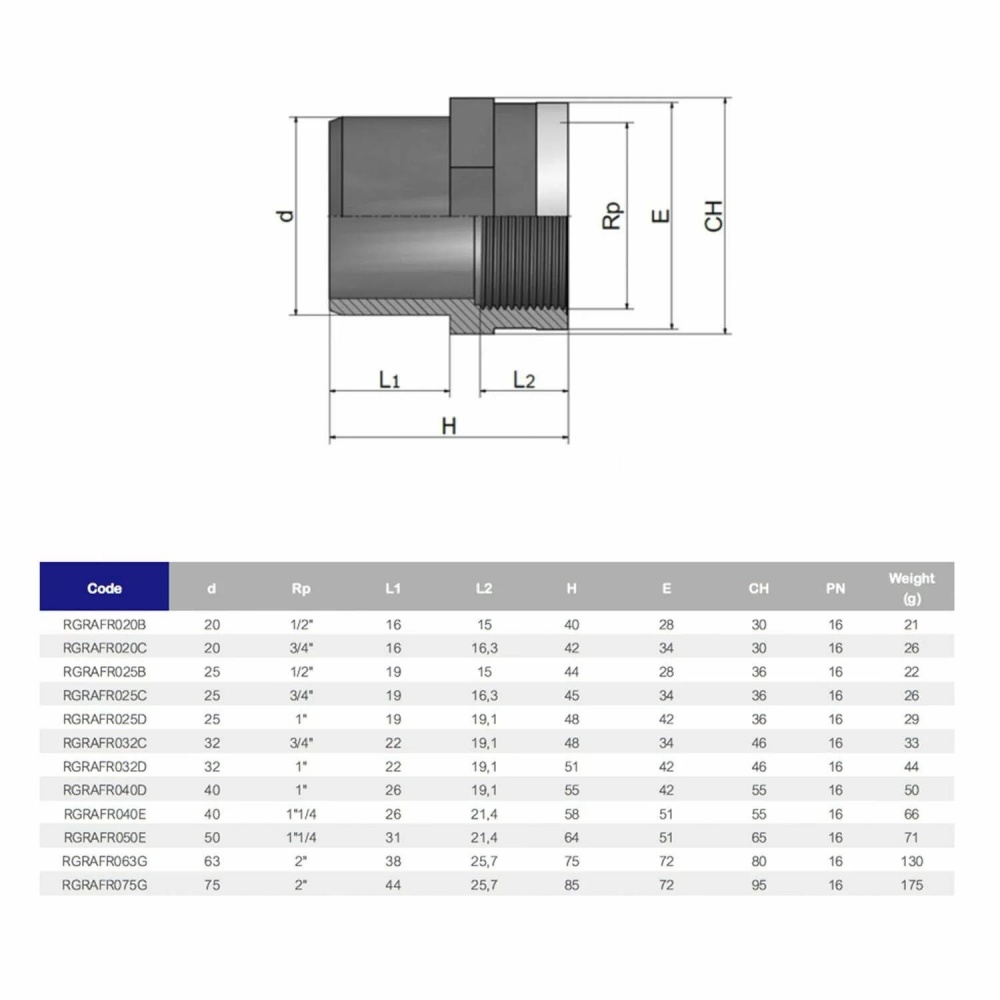

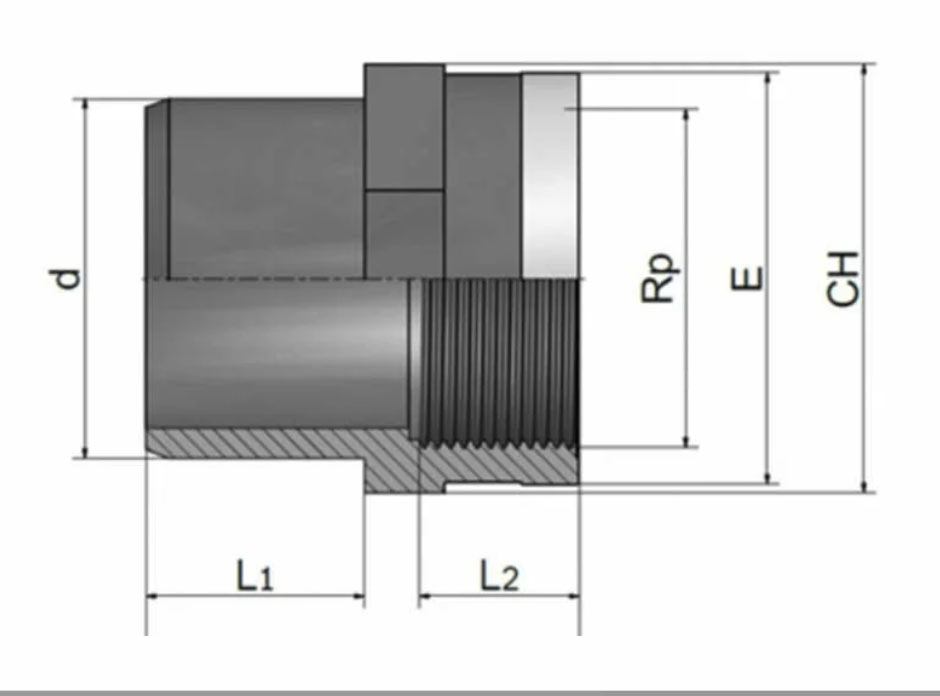

Внешний вид и размер
Усиление расположено в самой нагруженной зоне детали и помогает сохранить форму корпуса при сборке.
Технические характеристики муфты
| Параметр | Значение |
|---|---|
| Тип детали | Адаптер-втулка |
| Материал корпуса | PVC-U |
| Усиление | Металлическое кольцо |
| Тип присоединения | Клей / внутренняя резьба |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Стойкость | К влаге, коррозии и рабочим средам |
| Материал кольца | Нержавеющая сталь |
| Монтаж | Клеевое соединение с резьбовым подключением |
| Производитель | Effast |
| Цвет | Серый |
Сборка узла по инструкции
- Проверьте диаметр трубы и размер подключаемого элемента.
- Подготовьте торец: ровный рез, очистка и снятие заусенцев.
- Сделайте сухую примерку перед склеиванием.
- Нанесите клей на посадочную часть и соберите фитинг без перекоса.
- После фиксации выполните подключение с подходящим уплотнением.
- Не прикладывайте избыточное усилие при затяжке.
