Назначение: герметичное закрытие конца трубопровода в системах с клеевым монтажом на базе непластифицированного ПВХ. Заглушка позволяет завершить участок магистрали, перекрыть временно неиспользуемый выход или собрать сервисный узел с жёстким и стабильным соединением.
Где применяется заглушка ПВХ Effast
- в бассейновой обвязке и фильтрационных контурах;
- в системах водоподготовки и технического водоснабжения;
- для перекрытия резервных и временно неиспользуемых отводов;
- в насосных узлах и вспомогательных магистралях;
- при сборке сервисных участков, которые должны оставаться герметичными до дальнейшего расширения системы.
Почему такая заглушка удобна в клеевой системе
Концевая заглушка позволяет аккуратно завершить линию без резьбовых вставок, временных самодельных решений и лишних соединений. При правильно подобранном диаметре и качественной склейке деталь формирует жёсткий узел с точной посадкой по трубе. Для технических систем это важно не только с точки зрения герметичности, но и для правильной геометрии обвязки, особенно если магистраль собрана плотно и каждый элемент должен стоять без перекоса.
Как подобрать заглушку под трубу
Подбор выполняется по наружному диаметру трубы, на которую устанавливается фитинг. Также нужно учитывать материал системы, рабочее давление и общий стандарт всей обвязки. Для PVC-U трубопровода заглушку желательно использовать в том же стандарте, без смешивания с несовместимой арматурой. Цена указана за 1 шт.
Габариты и посадочные размеры

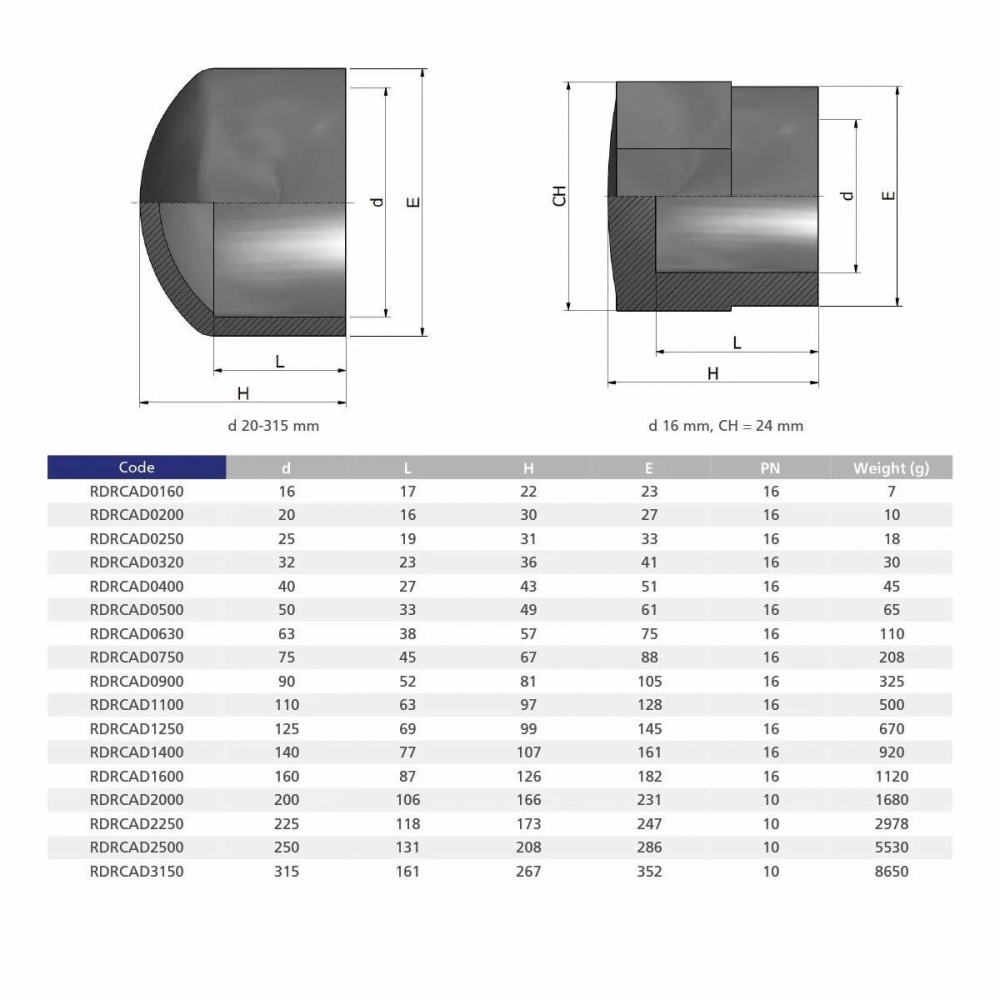

На схеме показаны основные параметры детали для подбора и монтажа: D — диаметр трубы, L — глубина посадки, E — внешний габарит заглушки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Концевая заглушка |
| Материал | PVC-U (непластифицированный ПВХ) |
| Тип соединения | Клеевое |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Максимальная рабочая температура | До +60 °C |
| Рабочее давление | До 16 бар |
| Стойкость материала | К коррозии, влаге и воздействию химических реагентов |
| Цвет | Тёмно-серый |
| Страна производства | Италия |
Размеры и доступные варианты
| Код | Диаметр, мм | Давление, бар |
|---|---|---|
| RDRСAD0160 | 16 | 16 |
| RDRСAD0200 | 20 | 16 |
| RDRСAD0250 | 25 | 16 |
| RDRСAD0320 | 32 | 16 |
| RDRСAD0400 | 40 | 16 |
| RDRСAD0500 | 50 | 16 |
| RDRСAD0630 | 63 | 16 |
| RDRСAD0750 | 75 | 16 |
| RDRСAD0900 | 90 | 16 |
| RDRСAD1100 | 110 | 16 |
| RDRСAD1250 | 125 | 16 |
| RDRСAD1400 | 140 | 16 |
| RDRСAD1600 | 160 | 16 |
| RDRСAD2000 | 200 | 10 |
| RDRСAD2250 | 225 | 10 |
| RDRСAD2500 | 250 | 10 |
| RDRСAD3150 | 315 | 10 |
Монтаж заглушки ПВХ
- проверить соответствие диаметра заглушки и трубы;
- очистить и подготовить поверхности к склеиванию;
- выполнить предварительную примерку без клея;
- нанести клей для PVC-U в соответствии с технологией монтажа;
- установить заглушку без перекоса и зафиксировать соединение;
- выдержать узел до полного набора прочности перед запуском системы.
