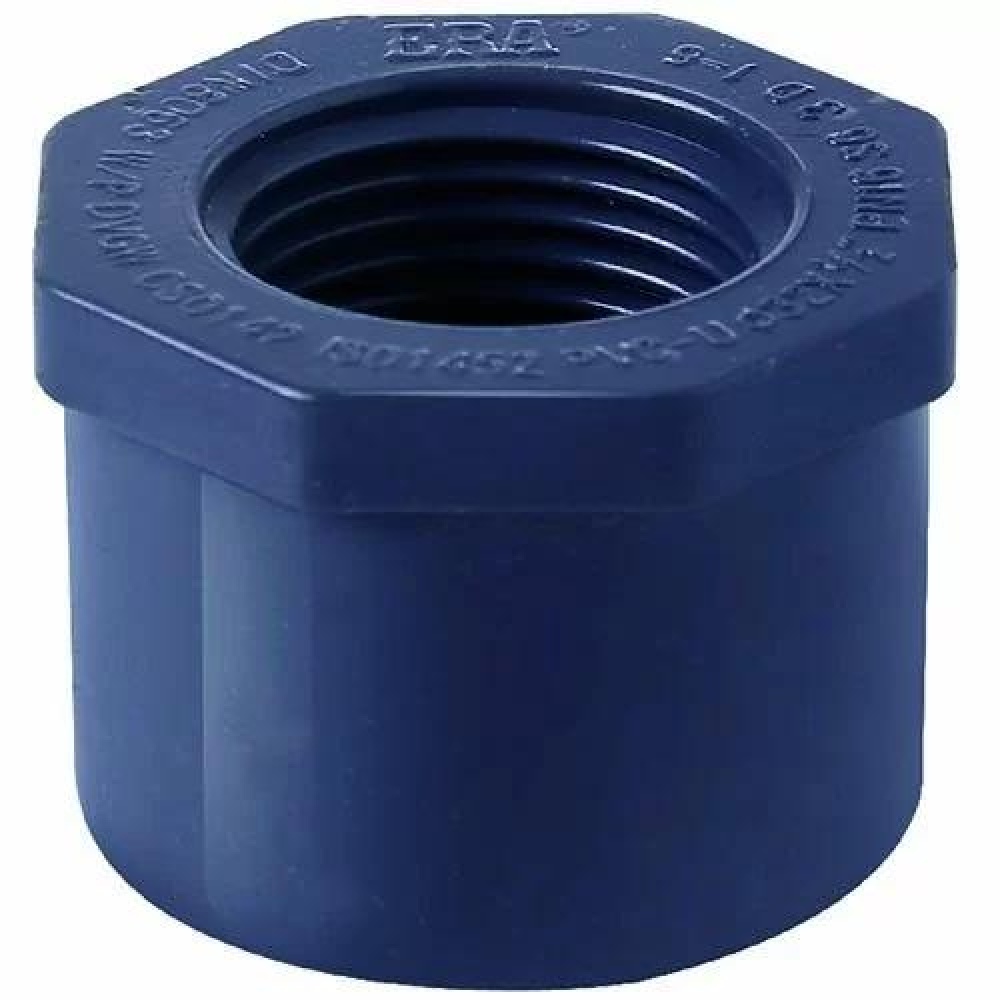

Конструкция объединяет гладкую наружную часть под вклейку и внутреннюю резьбу в одном корпусе. За счет этого узел получается короче, аккуратнее и понятнее в обслуживании, а сама линия не перегружается лишними переходами.
Назначение: переход с клеевого контура на внутреннее резьбовое подключение в бассейновой и технической обвязке.
Где применяют втулку под вклейку с внутренней резьбой в системе бассейна
- для подключения арматуры с наружной резьбой;
- в насосных и фильтрационных узлах;
- при монтаже дозирующего оборудования, форсунок и сервисных адаптеров;
- в коллекторных и байпасных линиях;
- на участках, где нужен разборный резьбовой переход.
Почему такой переходник удобен в компактной обвязке
Один фитинг сразу решает две задачи: формирует посадку под вклейку и дает внутреннюю резьбу под подключаемый элемент. Это сокращает количество деталей в узле, упрощает сборку и помогает аккуратно собрать магистраль даже в тесной насосной, возле клапанов, датчиков или дозирующего оборудования. Цена за 1 шт.
Как подобрать диаметр втулки и размер внутренней резьбы
Подбор выполняют по размеру клеевой части и по наружной резьбе элемента, который будет вкручиваться внутрь. Перед монтажом желательно проверить тип уплотнения, глубину посадки и доступ к инструменту, чтобы узел можно было собрать без перекоса и лишнего напряжения на корпусе.
Технические характеристики втулки-переходника Era
| Параметр | Значение |
|---|---|
| Тип детали | Втулка-переходник |
| Тип соединения | Под вклейку + внутренняя резьба |
| Функция | Переход с клеевого узла на резьбовое подключение |
| Материал | PVC-U |
| Рабочее давление | 16 бар |
| Производитель | Era |

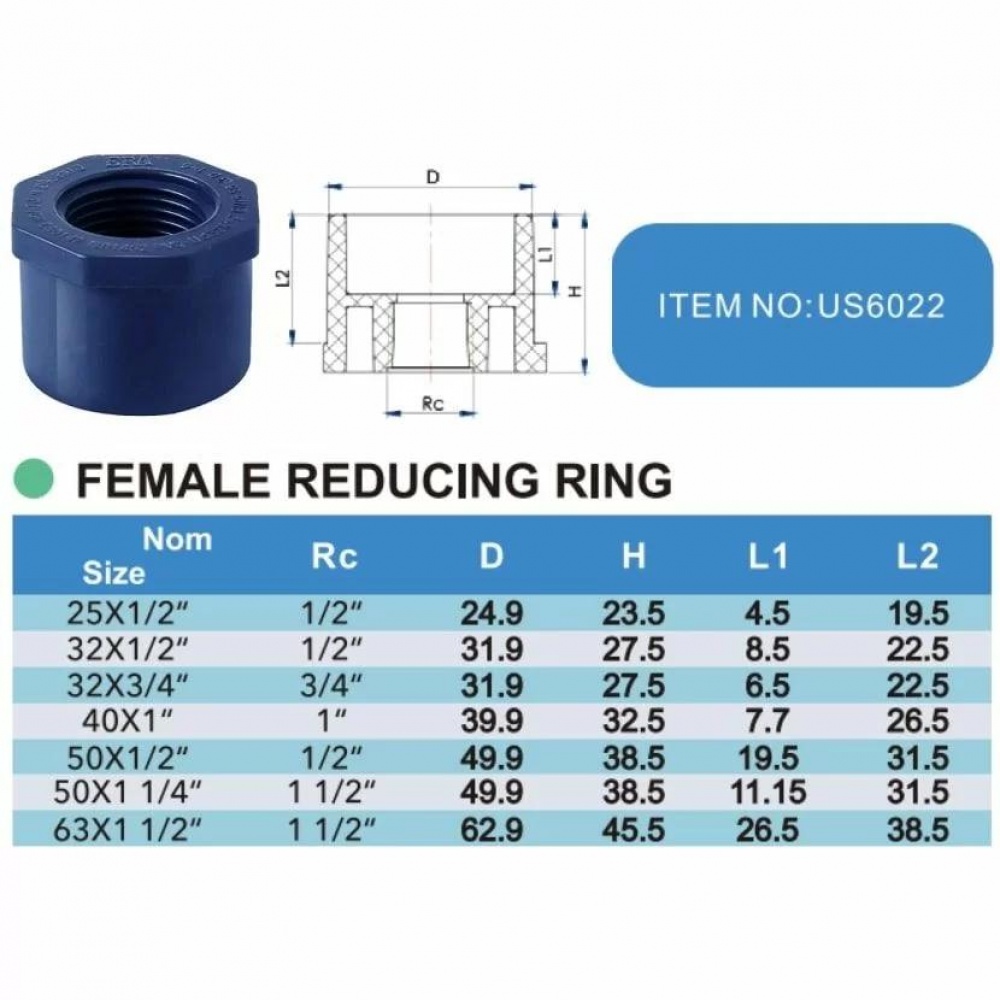

Размеры Rc / D / H / L1 / L2: таблица вариантов
| Nom Size | Rc | D | H | L1 | L2 |
|---|---|---|---|---|---|
| 25 x 1/2" | 1/2" | 24.9 | 23.5 | 4.5 | 19.5 |
| 32 x 1/2" | 1/2" | 31.9 | 27.5 | 8.5 | 22.5 |
| 32 x 3/4" | 3/4" | 31.9 | 27.5 | 6.5 | 22.5 |
| 40 x 1" | 1" | 39.9 | 32.5 | 7.7 | 26.5 |
| 50 x 1/2" | 1/2" | 49.9 | 38.5 | 19.5 | 31.5 |
| 50 x 1 1/4" | 1 1/4" | 49.9 | 38.5 | 11.15 | 31.5 |
| 63 x 1 1/2" | 1 1/2" | 62.9 | 45.5 | 26.5 | 38.5 |
Монтаж втулки-переходника в узел обвязки: порядок работ
- Подберите переходник по размеру клеевой части и наружной резьбе подключаемого элемента.
- Очистите и обезжирьте поверхности, участвующие в клеевом соединении.
- Сделайте предварительную примерку без клея, чтобы проверить глубину посадки и ориентацию узла.
- Нанесите клей на посадочную зону и установите втулку в подготовленный раструб или фитинг.
- Дождитесь начальной фиксации соединения.
- Вкрутите во внутреннюю резьбу нужный элемент с подходящим уплотнением без чрезмерной затяжки.
- После выдержки времени полимеризации проверьте узел на герметичность перед запуском системы.
- Тип детали
- Втулка
- Диаметр
- d25 - d63
- Максимальное рабочее давление
- 16 bar
- Цвет
- Серый
- Рабочая температура
- до 60 ºС
- Материал
- ПВХ
- Соединение
- Клеевое
- Торговая марка
- ERA
- Страна производитель
- Китай
