Угол клеевой ПВХ Effast 90°
Угол клеевой ПВХ Effast 90°
Угол клеевой ПВХ Effast 90°
Угол клеевой ПВХ Effast 90°
Код Товара: 18690 Effast

Угол клеевой ПВХ Effast 90°

В сравнение

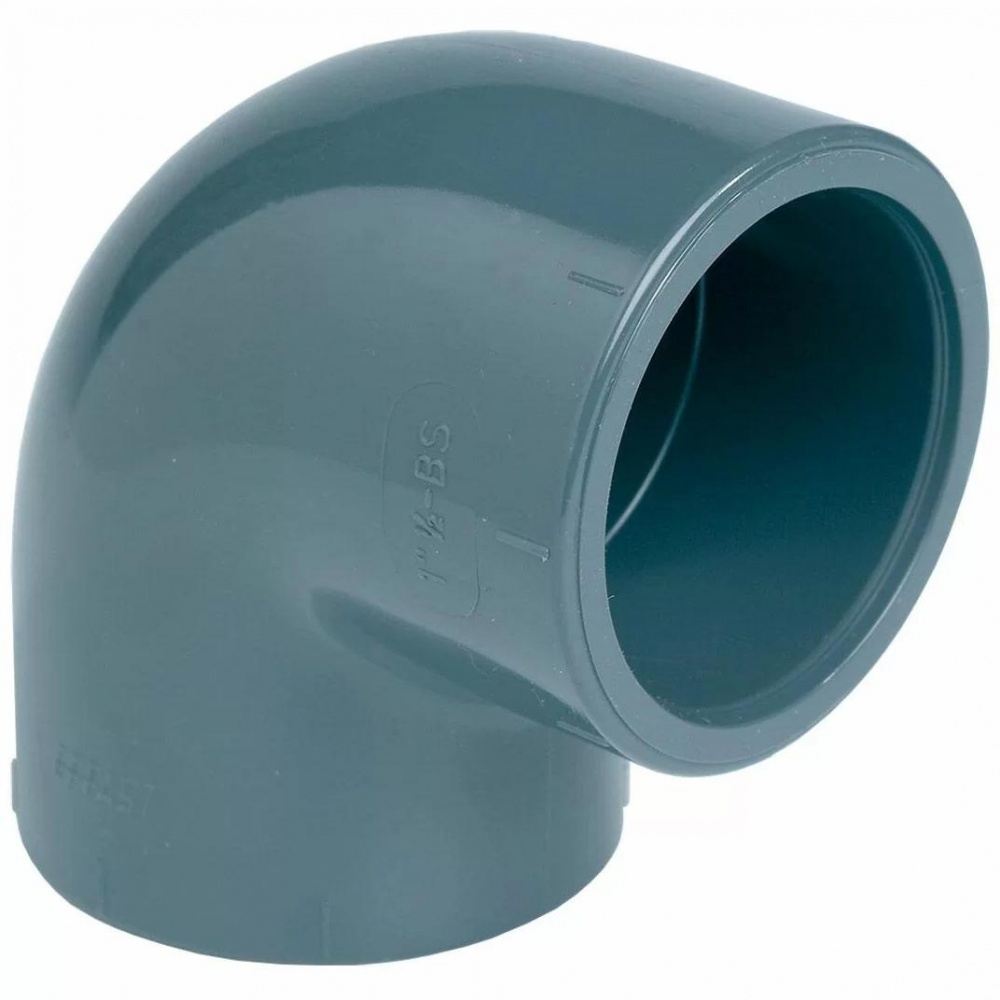

Колено ПВХ Effast 90° — это угловой фитинг из PVC-U для поворота трубопровода под прямым углом в клеевых системах. Такую деталь применяют в обвязке бассейнов, узлах водоподготовки и технических магистралях, где требуется надёжное соединение с чёткой геометрией поворота.

Подробное описание
7028.00 грн
На складе Купить в один клик
Effast: Артикул: Цена: Кол-во:
Угол клеевой ПВХ Effast 90° - d16 mm 18690 42.00 грн
Угол клеевой ПВХ Effast 90° - d20 mm 18691 40.00 грн
Угол клеевой ПВХ Effast 90° - d25 mm 18692 65.00 грн
Угол клеевой ПВХ Effast 90° - d32 mm 18693 71.00 грн
Угол клеевой ПВХ Effast 90° - d40 mm 18694 112.00 грн
Угол клеевой ПВХ Effast 90° - d50 mm 18695 148.00 грн
Угол клеевой ПВХ Effast 90° - d63 mm 18696 204.00 грн
Угол клеевой ПВХ Effast 90° - d75 mm 18697 329.00 грн
Угол клеевой ПВХ Effast 90° - d90 mm 18698 709.00 грн
Угол клеевой ПВХ Effast 90° - d110 mm 18720 1015.00 грн
Угол клеевой ПВХ Effast 90° - d125 mm 18699 1002.00 грн
Угол клеевой ПВХ Effast 90° - d140 mm 18700 1272.00 грн
Угол клеевой ПВХ Effast 90° - d160 mm 18701 2290.00 грн
Угол клеевой ПВХ Effast 90° - d200 mm 18702 4267.00 грн
Угол клеевой ПВХ Effast 90° - d225 mm 18703 7028.00 грн
Угол клеевой ПВХ Effast 90° - d250 mm 18704 6932.00 грн
Описание

Назначение: поворот трубопровода на 90° в системах с клеевым монтажом на базе непластифицированного ПВХ. Фитинг позволяет аккуратно изменить направление потока без лишних переходных элементов и сохранить компактную конфигурацию узла.

Где применяется колено ПВХ 90°

  • обвязка бассейнов и фильтрационных установок;
  • циркуляционные, сервисные и распределительные контуры;
  • узлы подключения насосов, фильтров и теплообменников;
  • системы водоподготовки и технического водоснабжения;
  • магистрали, где нужен жёсткий и герметичный поворот под прямым углом.

Габариты и монтажные размеры

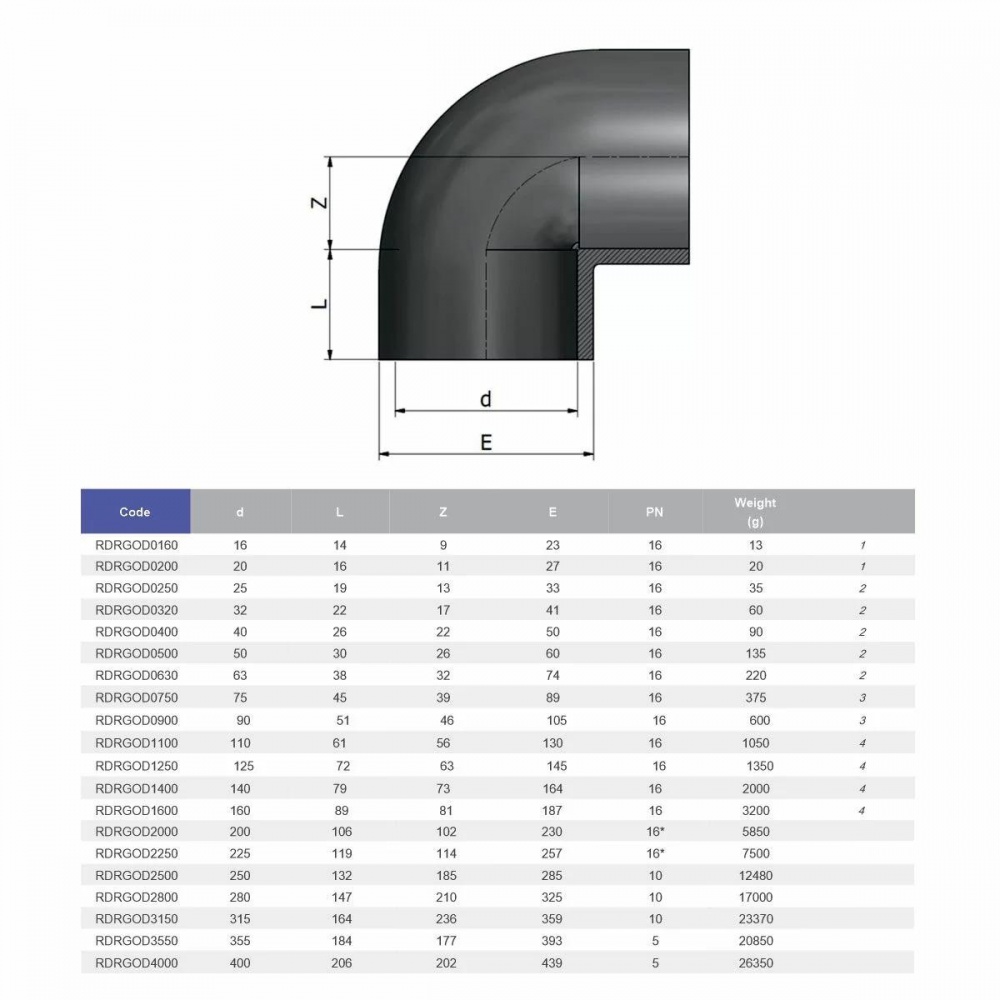

Габаритные размеры колена ПВХ Effast 90°

На схеме показаны основные размеры детали для подбора и сборки трубопроводного узла.

Технические характеристики

Параметр Значение
Тип детали Колено 90°
Материал PVC-U (непластифицированный ПВХ)
Тип соединения Клеевое
Угол поворота 90°
Область применения Бассейны, водоподготовка, технические трубопроводы
Стойкость материала К влаге, коррозии и воздействию химических реагентов
Максимальная рабочая температура До +60 °C
Минимальная рабочая температура 0 °C
Рабочее давление Зависит от диаметра, до 16 бар
Цвет Тёмно-серый 7011
Производитель Effast

Размеры колена Effast 90°

Код D, мм L, мм Z, мм E, мм Давление, макс. бар
RDRGOD0160161492316
RDRGOD02002016112716
RDRGOD02502519133316
RDRGOD03203222174116
RDRGOD04004026225016
RDRGOD05005030266016
RDRGOD06306338327416
RDRGOD07507545398916
RDRGOD090090514610516
RDRGOD1100110615613016
RDRGOD1250125726314516
RDRGOD1400140797316416
RDRGOD1600160898118716
RDRGOD200020010610223016
RDRGOD225022511911425716
Показать полную таблицу размеров
Код D, мм L, мм Z, мм E, мм Давление, макс. бар
RDRGOD250025013218528510
RDRGOD280028014721032510
RDRGOD315031516423635910
RDRGOD35503551841773935
RDRGOD40004002062024395

Монтаж колена ПВХ в клеевой системе

  1. Проверьте соответствие диаметра фитинга и трубы перед сборкой.
  2. Ровно отрежьте трубу и подготовьте торцы без заусенцев.
  3. Очистите и при необходимости обезжирьте поверхности, которые будут склеиваться.
  4. Нанесите клей на трубу и внутреннюю часть раструба согласно инструкции.
  5. Соедините элементы без перекоса и зафиксируйте поворот в нужном положении.
  6. Не нагружайте узел до завершения времени первичного схватывания.
  7. Перед запуском проверьте герметичность и правильность сборки участка.
