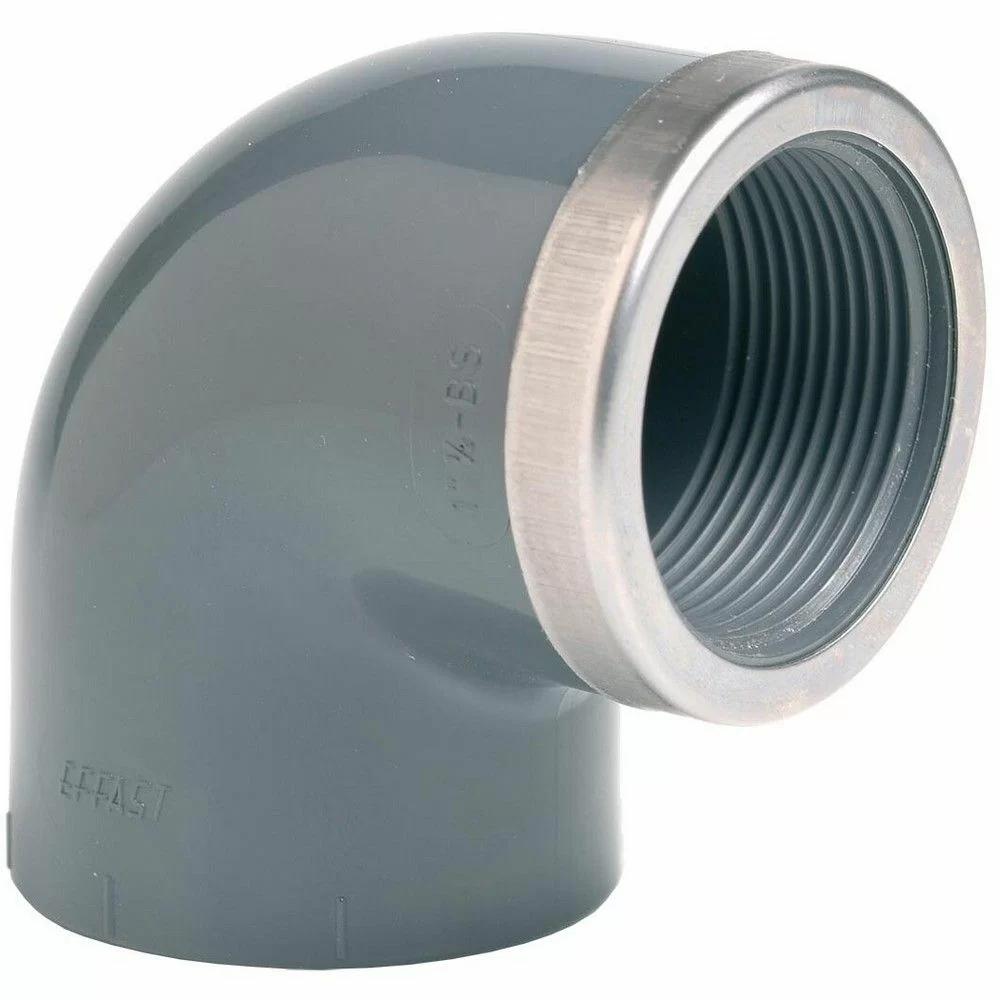

Угол ПВХ Effast 90° с металлическим кольцом под резьбовое подключение

Назначение: поворот магистрали на 90° с одновременным переходом с клеевого ПВХ-контура на резьбовой узел. Металлическое кольцо в такой детали нужно там, где важна более жёсткая, стабильная и износостойкая зона под резьбовое подключение, особенно в сервисных, насосных и нагруженных участках системы.

Именно исполнение с металлическим кольцом делает этот отвод практичным в узлах, где резьбовое подключение используется регулярно или где важно снизить риск повреждения посадочной части во время монтажа. Для линейки Effast такие комбинированные решения показательны: производитель предлагает не только базовые ПВХ-фитинги, но и специализированные позиции для более сложной и аккуратной обвязки.

Где целесообразно ставить угол Effast 90° с металлическим кольцом

• в насосных узлах, где после поворота нужно сразу выйти на резьбовое подключение;
• в бассейновой обвязке возле фильтров, кранов и сервисной арматуры;
• в системах водоподготовки и технического водоснабжения;
• в распределительных контурах, где нужно собрать компактный угловой узел;
• в местах, где желательно получить более надёжную резьбовую часть за счёт металлической вставки.

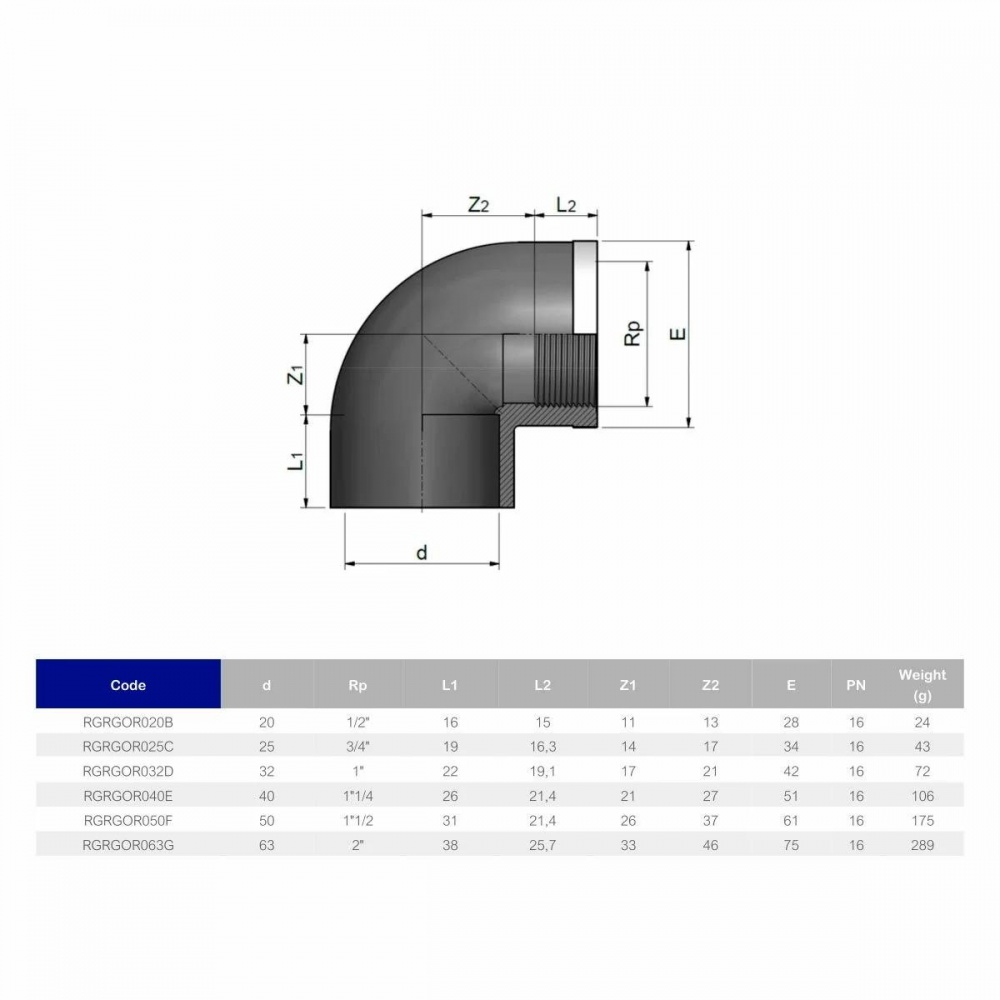

Габариты и обозначения на чертеже

В таблице размеров используются следующие обозначения: DxG — клеевой диаметр и размер резьбы, L1 и L2 — длины посадочных участков, Z1 и Z2 — рабочие расстояния по сторонам угла, E — наружный габарит. Параметр PN показывает допустимое рабочее давление.

Технические характеристики

Показатель	Значение
Тип детали	Угол 90° с металлическим кольцом
Материал корпуса	PVC-U (непластифицированный ПВХ)
Тип присоединения	Клей / резьба
Рабочее давление	До 16 бар
Максимальная рабочая температура	+60 °C
Минимальная рабочая температура	0 °C
Удельная масса	1.41 г/см³
Предел прочности	53 МН/м²
Модуль упругости	3060 МПа
Температура размягчения по Вика	77 °C
Водопоглощение	< 4 мг/см³
Теплопроводность	0,147 Вт/м°C
Цвет	7011 тёмно-серый

Размеры угла Effast 90° с металлическим кольцом

Что даёт металлическое кольцо в такой детали

• повышает жёсткость зоны резьбового подключения;
• делает узел более практичным там, где важна стабильная посадка арматуры;
• помогает аккуратно собрать угловой переход без цепочки лишних адаптеров;
• удобно для сервисных точек, где подключения могут периодически разбираться;
• позволяет получить более продуманный и профессиональный узел в сложной обвязке.
