Угол клеевой ПВХ Effast 45°
Угол клеевой ПВХ Effast 45°
Код Товара: 18708 Effast

Угол клеевой ПВХ Effast 45°

В сравнение

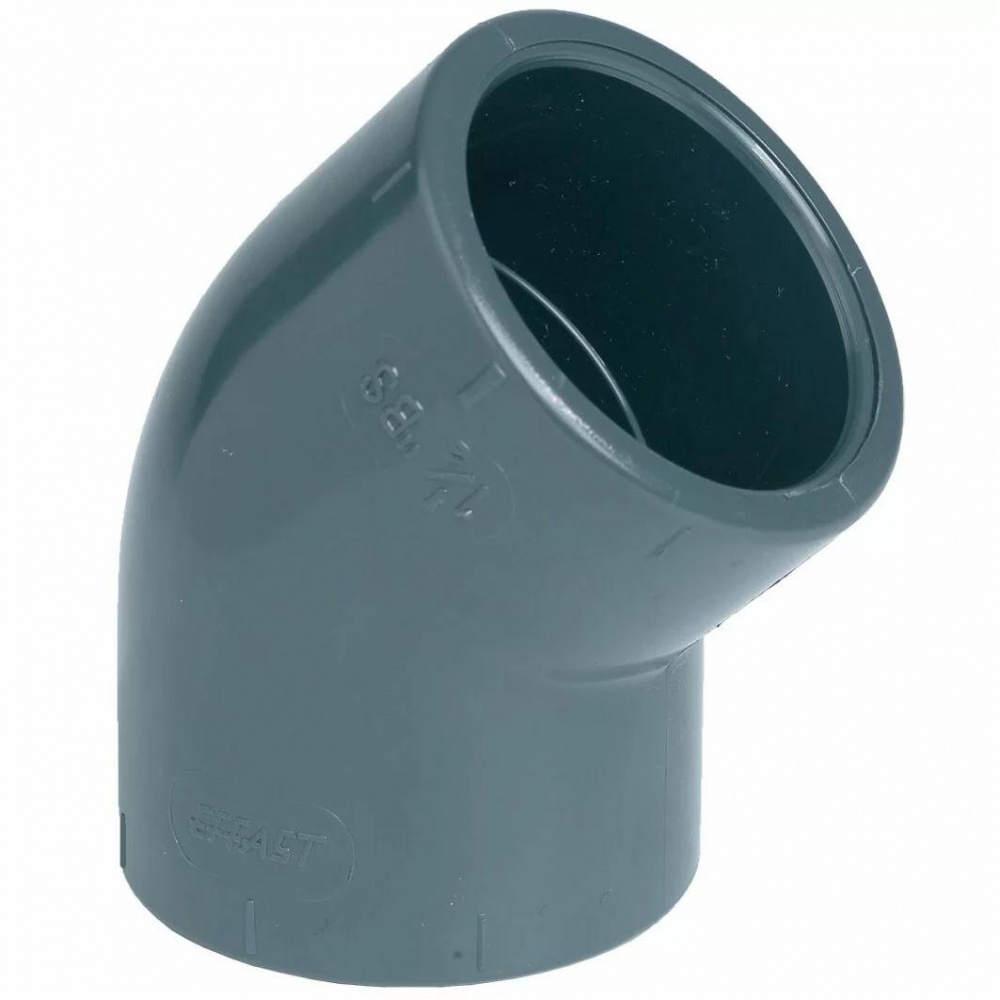

Колено ПВХ Effast 45° — это угловой фитинг из PVC-U для изменения направления трубопровода под углом 45° в клеевых системах. Такую деталь применяют в обвязке бассейнов, узлах водоподготовки и технических магистралях, где нужен аккуратный поворот трассы без лишнего усложнения узла.

Подробное описание
42.00 грн
На складе Купить в один клик
Effast: Артикул: Цена: Кол-во:
Угол клеевой ПВХ Effast 45° - d16 mm 18708 42.00 грн
Угол клеевой ПВХ Effast 45° - d20 mm 18709 77.00 грн
Угол клеевой ПВХ Effast 45° - d25 mm 18710 123.00 грн
Угол клеевой ПВХ Effast 45° - d32 mm 18711 102.00 грн
Угол клеевой ПВХ Effast 45° - d40 mm 18712 143.00 грн
Угол клеевой ПВХ Effast 45° - d50 mm 18713 184.00 грн
Угол клеевой ПВХ Effast 45° - d63 mm 18714 235.00 грн
Угол клеевой ПВХ Effast 45° - d75 mm 18715 428.00 грн
Угол клеевой ПВХ Effast 45° - d90 mm 18716 281.00 грн
Угол клеевой ПВХ Effast 45° - d110 mm 18717 827.00 грн
Угол клеевой ПВХ Effast 45° - d125 mm 18719 811.00 грн
Угол клеевой ПВХ Effast 45° - d140 mm 18721 1150.00 грн
Угол клеевой ПВХ Effast 45° - d160 mm 18718 1420.00 грн
Угол клеевой ПВХ Effast 45° - d200 mm 18722 3058.00 грн
Угол клеевой ПВХ Effast 45° - d225 mm 18723 3434.00 грн
Угол клеевой ПВХ Effast 45° - d250 mm 18724 6334.00 грн
Описание

Назначение: поворот трубопровода на 45° в системах с клеевым монтажом на базе непластифицированного ПВХ. Фитинг позволяет собрать герметичное соединение с правильной геометрией поворота и компактным расположением элементов в узле.

Где применяется колено ПВХ 45°

  • обвязка бассейнов и узлы водоподготовки;
  • циркуляционные, сервисные и распределительные контуры;
  • участки трубопровода, где требуется изменение направления без резкого поворота;
  • технические магистрали для транспортировки жидкостей;
  • системы, где важны герметичность, правильная посадка и аккуратная компоновка трассы.

Габариты и монтажные размеры

Габаритные размеры колена ПВХ Effast 45°

На схеме показаны основные размеры детали для подбора и сборки трубопроводного узла.

Технические характеристики

Параметр Значение
Тип детали Колено 45°
Материал PVC-U (непластифицированный ПВХ)
Тип соединения Клеевое
Угол поворота 45°
Область применения Бассейны, водоподготовка, технические трубопроводы
Стойкость материала К коррозии и воздействию агрессивных химических веществ
Максимальная рабочая температура До +60 °C
Минимальная рабочая температура 0 °C
Рабочее давление До 16 бар, для больших диаметров — ниже
Производитель Effast, Италия

Размеры колена Effast 45°

Код D, мм L, мм Z, мм E, мм Давление, макс. бар
RDRGYD0160161462316
RDRGYD0200201742816
RDRGYD0250251973316
RDRGYD0320322284116
RDRGYD04004026105016
RDRGYD05005032116216
RDRGYD06306337147516
RDRGYD07507543178816
RDRGYD090090512210616
RDRGYD1100110612412816
Показать полную таблицу размеров
Код D, мм L, мм Z, мм E, мм Давление, макс. бар
RDRGYD1250125692714516
RDRGYD1400140773016316
RDRGYD1600160873518516
RDRGYD20002001064223216
RDRGYD22502251194825816
RDRGYD25002501315728810
RDRGYD28002801466232010
RDRGYD31503151646635910
RDRGYD3550355184773935
RDRGYD4000400206834395

Монтаж колена ПВХ 45°

  1. Проверьте соответствие диаметра фитинга и трубы перед сборкой.
  2. Подготовьте торцы трубы без заусенцев и перекосов.
  3. Очистите и при необходимости обезжирьте поверхности, которые будут склеиваться.
  4. Нанесите клей на трубу и внутреннюю часть фитинга согласно инструкции.
  5. Соедините элементы без перекоса и зафиксируйте поворот в нужном положении.
  6. Не нагружайте узел до завершения времени первичного схватывания.
  7. Перед запуском проверьте герметичность и правильность сборки участка.
