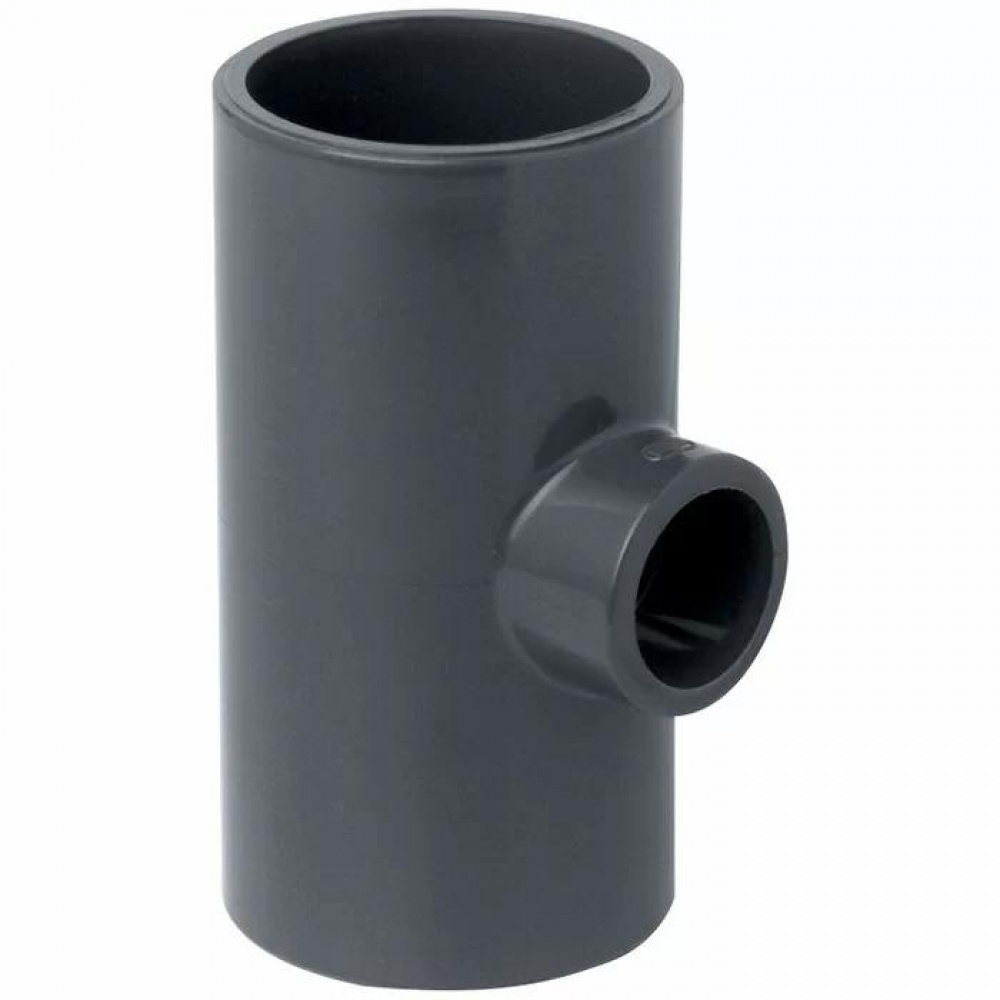

Назначение: сформировать Т-ответвление 90° с переходом по диаметру на отводе (клей/клей/клей).
Где используют редукционный тройник Era под клей в обвязке бассейна и техлиний
- обвязка бассейна: ответвления на форсунки, слив, подогрев или сервисные линии с другим Ø;
- насосная и техпомещение: подключение вспомогательных контуров от основной магистрали;
- байпасные участки, где отвод делают меньшим Ø под нужный расход;
- водоснабжение и техническая вода: вывод на отдельного потребителя или ветку;
- обновление трассы без набора лишних переходников и муфт в ряд.
Как выбрать размер D×d: что означает маркировка
Размер пишут как D×d: D — диаметр магистрали (прямой проход), d — диаметр бокового отвода. Подбор выполняют по наружному диаметру трубы в миллиметрах. Если нужно менять диаметр именно в магистрали, а не на отводе, лучше подобрать другой тип перехода в линии. Цена указана за 1 шт.
Технические характеристики PVC-U (Era)
| Материал | PVC-U (непластифицированный) |
| Тип фитинга | Редукционный тройник 90° |
| Тип соединения | Клеевое с трёх сторон |
| Рабочая температура жидкости | до +60°C |
| Морозостойкость | до −15°C |
| Предел прочности при 23°C | 53 МН/м² |
| Временное сопротивление | 45 МПа |
| Модуль упругости (Юнга) | 3060 МПа |
| Плотность | 1,41 г/см³ |
| Цвет | Серый |

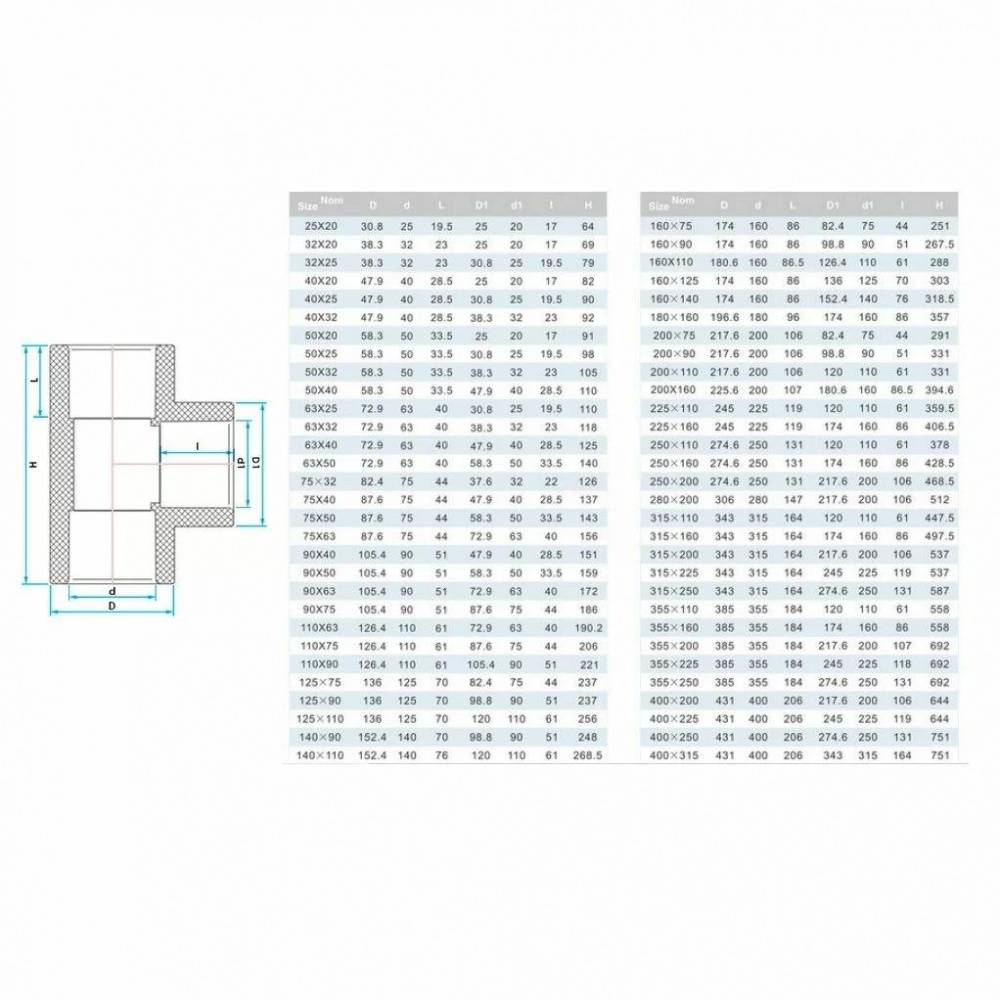

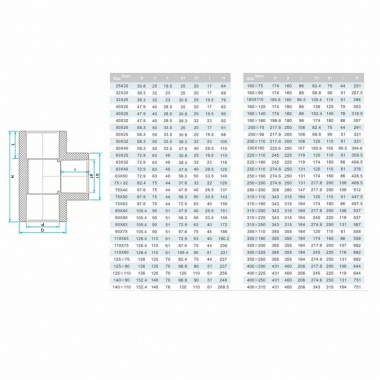

Доступные размеры редукционного тройника Era: структурная таблица D/d/L
| Размер, мм | D | d | L | D1 | d1 | l | H | Цвет |
|---|---|---|---|---|---|---|---|---|
| 25×20 | 30,8 | 25 | 19,5 | 25,0 | 20 | 17,0 | 64,0 | Серый |
| 32×20 | 38,3 | 32 | 23,0 | 25,0 | 20 | 17,0 | 69,0 | Серый |
| 32×25 | 38,3 | 32 | 23,0 | 30,8 | 25 | 19,5 | 79,0 | Серый |
| 50×20 | 58,3 | 50 | 33,5 | 25,0 | 20 | 17,0 | 91,0 | Серый |
| 50×25 | 58,3 | 50 | 33,5 | 30,8 | 25 | 19,5 | 98,0 | Серый |
| 50×32 | 58,3 | 50 | 33,5 | 38,3 | 32 | 23,0 | 105,0 | Серый |
| 63×25 | 72,9 | 63 | 40,0 | 30,8 | 25 | 19,5 | 110,0 | Серый |
| 63×32 | 72,9 | 63 | 40,0 | 38,3 | 32 | 23,0 | 118,0 | Серый |
| 63×50 | 72,9 | 63 | 40,0 | 58,3 | 50 | 33,5 | 140,0 | Серый |
| 75×50 | 87,6 | 75 | 44,0 | 58,3 | 50 | 33,5 | 143,0 | Серый |
| 90×63 | 105,4 | 90 | 51,0 | 72,9 | 63 | 40,0 | 172,0 | Серый |
| 90×75 | 105,4 | 90 | 51,0 | 87,6 | 75 | 44,0 | 186,0 | Серый |
| 110×63 | 126,4 | 110 | 61,0 | 72,9 | 63 | 40,0 | 190,2 | Серый |
| 160×90 | 174,0 | 160 | 86,0 | 98,8 | 90 | 51,0 | 267,5 | Серый |
| 200×160 | 225,6 | 200 | 107,0 | 180,6 | 160 | 86,5 | 394,6 | Серый |
Монтаж редукционного тройника под клей: последовательность
- Отрежьте трубы ровно, снимите фаску и уберите заусенцы.
- Соберите “всухую” и отметьте глубину посадки в каждый раструб.
- Очистите и обезжирьте трубу и раструбы, дождитесь высыхания.
- Нанесите клей для PVC-U равномерно на обе поверхности.
- Соберите узел до меток и удерживайте 10–20 секунд без перекоса.
- Пуск выполняйте после выдержки по инструкции клея (учтите Ø и температуру).
Основные характеристики
- Тип детали
- Тройник редукционный
- Диаметр
- 20 - 250 мм
- Максимальное рабочее давление
- 10 bar
- Цвет
- Серый
- Рабочая температура
- до 60 ºС
- Материал
- ПВХ
- Соединение
- Клеевое
Дополнительно
- Торговая марка
- ERA
- Страна производитель
- Китай
