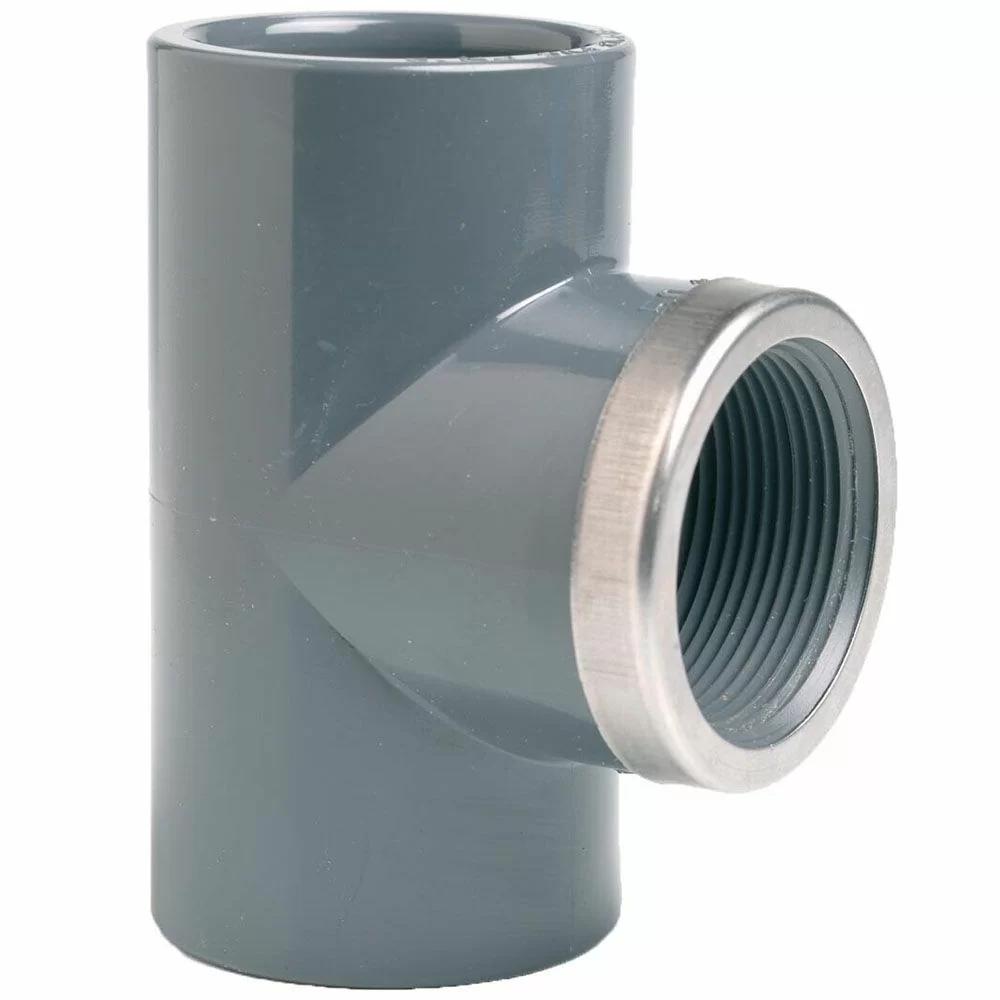

Назначение: организовать надежное Т-образное ответвление в клеевом трубопроводе с дополнительным внутренним резьбовым выходом для подключения оборудования, контрольно-измерительных элементов или сервисной арматуры.
Металлическое кольцо усиливает резьбовую зону и делает этот узел более устойчивым к рабочим нагрузкам, подтяжке соединения и регулярному обслуживанию. Корпус из непластифицированного ПВХ не боится влаги, не подвержен коррозии и подходит для эксплуатации в контурах, где важны стабильная геометрия, аккуратная посадка и предсказуемая работа под давлением.
Где применяют тройник Effast с внутренней резьбой
- в узлах обвязки бассейна для подключения дополнительной арматуры;
- в системах водоподготовки и циркуляционных контурах;
- в насосных и сервисных линиях, где нужен резьбовой отвод;
- в технических трубопроводах для монтажа датчиков, форсунок и вспомогательных элементов;
- в схемах, где важно объединить клеевое соединение с резьбовым подключением в одном корпусе.

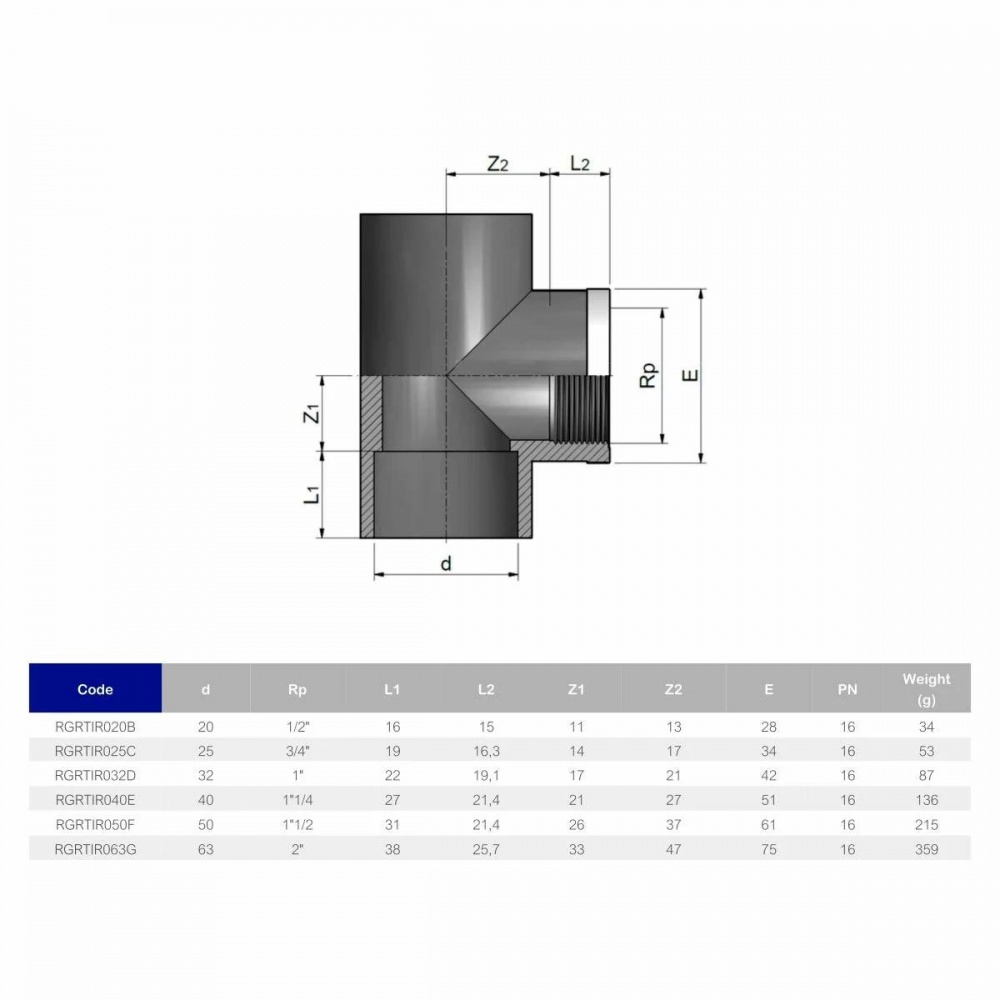

Чертеж и обозначения размеров
На размерной схеме обычно указываются клеевой диаметр проходной линии, размер внутренней резьбы бокового отвода, монтажные длины и общие габариты корпуса. Это помогает точнее подобрать деталь под существующий узел и заранее проверить компоновку по месту.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Тройник 90° переходной |
| Материал корпуса | PVC-U |
| Усиление резьбовой части | Металлическое кольцо |
| Тип присоединения | Клей / внутренняя резьба |
| Максимальное рабочее давление | До 16 бар |
| Максимальная температура жидкости | До +60 °C |
| Область применения | Бассейны, водоподготовка, насосные и технические трубопроводы |
| Стойкость | К влаге, коррозии и многим химическим средам |
| Производитель | Effast |
| Цвет | Серый |
Размеры и подбор по узлу
При выборе такого тройника важно учитывать не только диаметр клеевых выходов, но и размер внутренней резьбы бокового ответвления. Это особенно актуально в тех случаях, когда в узел подключается прибор, сервисный кран, штуцер или резьбовой переходник. Детали Effast ценят за стабильную геометрию, аккуратную посадку и широкий выбор типоразмеров, что упрощает сборку системы в одном техническом стандарте.
Монтаж тройника с резьбовым отводом
- Проверьте соответствие диаметров труб и размера резьбового выхода проектному узлу.
- Подготовьте торцы трубы: отрежьте ровно, снимите заусенцы и очистите поверхность.
- Примерьте фитинг без клея, чтобы убедиться в правильной ориентации бокового отвода.
- Нанесите клей на подготовленные клеевые участки и соберите проходную линию без перекоса.
- После первичной фиксации подключите резьбовой элемент с подходящим уплотнением.
- Не перетягивайте резьбовой узел, чтобы не создавать лишнюю нагрузку на соединение.
- Выдержите время полимеризации клея и только потом подавайте рабочее давление в систему.
