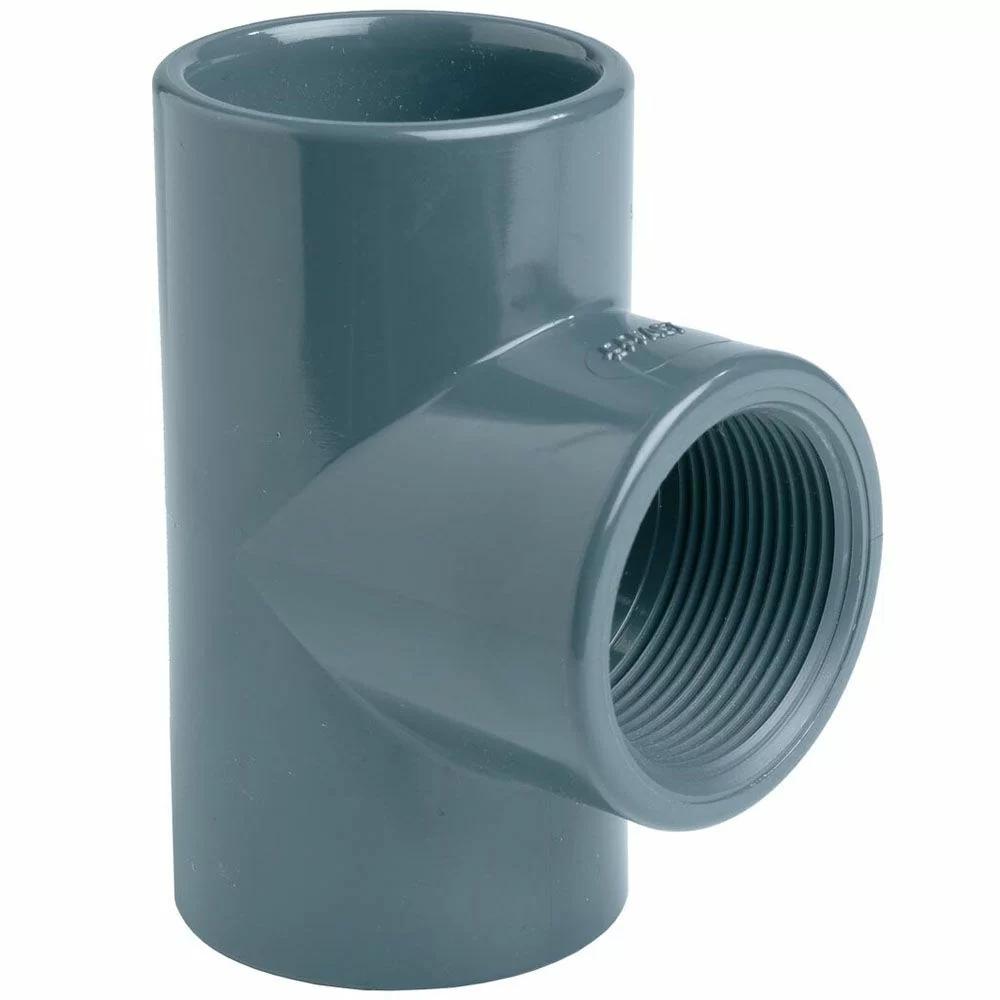

Назначение: собрать Т-образный узел в PVC-U системе с боковым подключением дополнительного элемента.
Такой фитинг удобен в бассейновой обвязке, системах водоподготовки и технических контурах, где нужно аккуратно вывести боковую точку подключения без набора лишних переходников. Корпус из непластифицированного ПВХ устойчив к влаге, не ржавеет и подходит для напорных линий.
Effast ценят за стабильную геометрию и широкий выбор типоразмеров. Это упрощает сборку и помогает без проблем состыковать фитинг с другими элементами одной системы.
Где применяют переходной тройник Effast
- в бассейновой обвязке;
- в системах водоподготовки;
- в циркуляционных и сервисных линиях;
- при подключении датчиков, штуцеров и приборов;
- в узлах, где нужен боковой выход в одном корпусе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Тройник 90° переходной |
| Материал корпуса | PVC-U |
| Тип присоединения | Клей / внутренняя резьба |
| Максимальное рабочее давление | До 16 бар |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Стойкость | К влаге, коррозии и многим рабочим средам |
| Монтаж | Клеевое подключение с боковым резьбовым выходом |
| Производитель | Effast |
| Цвет | Серый |

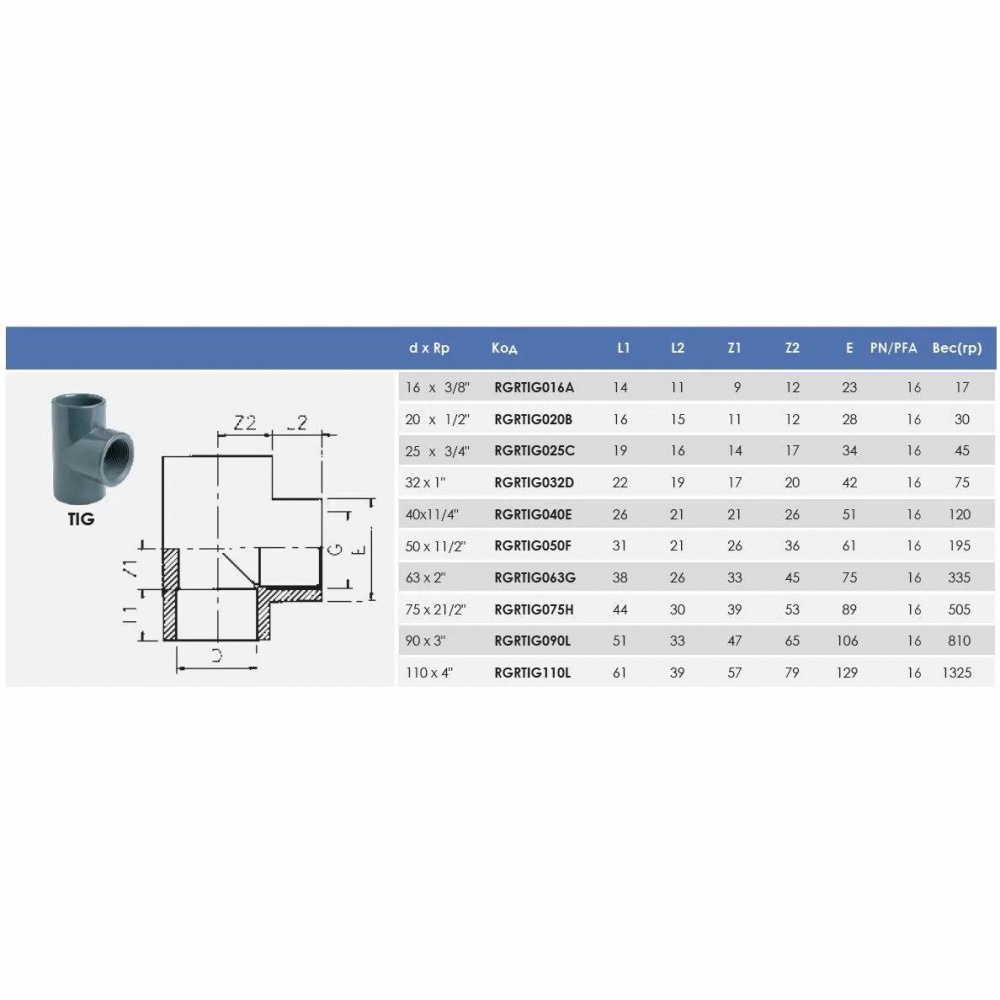

Размеры тройника Effast 90° с резьбой
| d x Rp | Код | L1, мм | L2, мм | Z1, мм | Z2, мм | E, мм | PN/PFA, бар | Вес, г |
|---|---|---|---|---|---|---|---|---|
| 16 x 3/8" | RGRTIG016A | 14 | 11 | 9 | 12 | 23 | 16 | 17 |
| 20 x 1/2" | RGRTIG020B | 16 | 15 | 11 | 12 | 28 | 16 | 30 |
| 25 x 3/4" | RGRTIG025C | 19 | 16 | 14 | 17 | 34 | 16 | 45 |
| 32 x 1" | RGRTIG032D | 22 | 19 | 17 | 20 | 42 | 16 | 75 |
| 40 x 1 1/4" | RGRTIG040E | 26 | 21 | 21 | 26 | 51 | 16 | 120 |
| 50 x 1 1/2" | RGRTIG050F | 31 | 21 | 26 | 36 | 61 | 16 | 195 |
| 63 x 2" | RGRTIG063G | 38 | 26 | 33 | 45 | 75 | 16 | 335 |
| 75 x 2 1/2" | RGRTIG075H | 44 | 30 | 39 | 53 | 89 | 16 | 505 |
| 90 x 3" | RGRTIG090L | 51 | 33 | 47 | 65 | 106 | 16 | 810 |
| 110 x 4" | RGRTIG110L | 61 | 39 | 57 | 79 | 129 | 16 | 1325 |
Что учитывать при подборе
Перед выбором проверьте диаметр основной линии и размер бокового подключения. Если в узел ставится датчик, штуцер, кран или другой элемент с резьбой, лучше сразу собрать схему без лишних вставок и переходов.
Монтаж
- Проверьте соответствие размеров трубы и бокового подключения.
- Подготовьте торцы: ровный рез, очистка, снятие заусенцев.
- Сделайте сухую примерку и выставьте направление боковой линии.
- Нанесите клей на посадочные участки и соберите узел без перекоса.
- Подключите нужный элемент с уплотнением.
- После полимеризации клея подавайте рабочее давление.
