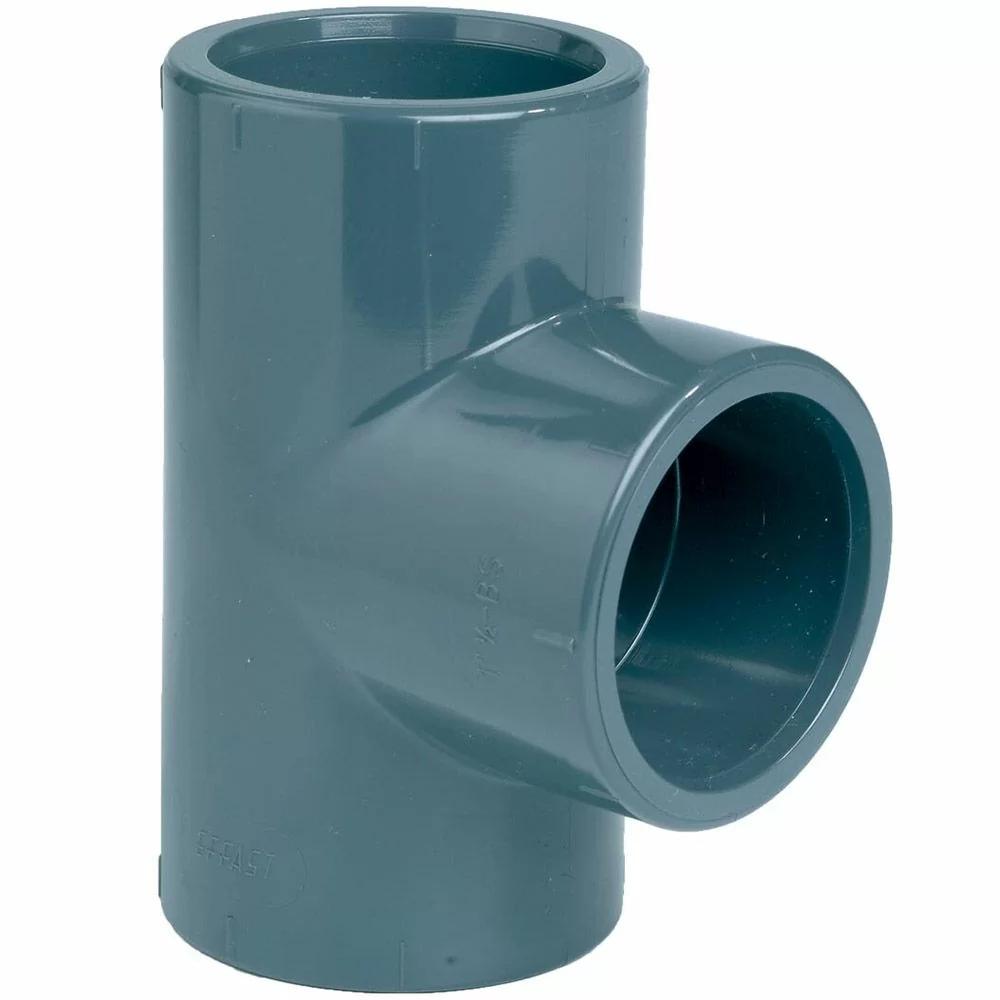

Назначение: создание равнопроходного ответвления 90° в системах с клеевым монтажом на базе непластифицированного ПВХ. Тройник позволяет компактно собрать узел распределения потока в циркуляционных, сервисных и вспомогательных контурах.
Где используется тройник ПВХ 90°
- обвязка бассейнов и фильтрационных установок;
- линии циркуляции, подачи и обратного потока воды;
- узлы подключения насосов, фильтров, теплообменников и дозирующего оборудования;
- системы водоподготовки и технического водоснабжения;
- сервисные магистрали, где требуется аккуратное ответвление без перехода на другой диаметр.
Почему равнопроходный тройник удобен в монтаже
Клеевой тройник позволяет выполнить ответвление без резьбовых вставок, лишних переходников и громоздких комбинированных узлов. Одинаковые присоединительные размеры по всем трём выходам упрощают подбор трубы и помогают собрать схему аккуратно и предсказуемо. При правильном склеивании деталь формирует жёсткий герметичный узел, рассчитанный на длительную работу во влажной технической среде.
Как подобрать тройник для трубопровода
Основной параметр подбора — наружный диаметр трубы, с которой будет стыковаться фитинг. У равнопроходного тройника все три присоединения одинаковые, поэтому его устанавливают там, где нужно развести поток без изменения сечения магистрали. Также следует учитывать материал всей системы, рабочее давление и температурный режим. Если трубопровод собирается на PVC-U под клей, тройник нужно подбирать в том же стандарте. Цена указана за 1 шт.
Габариты и монтажные размеры

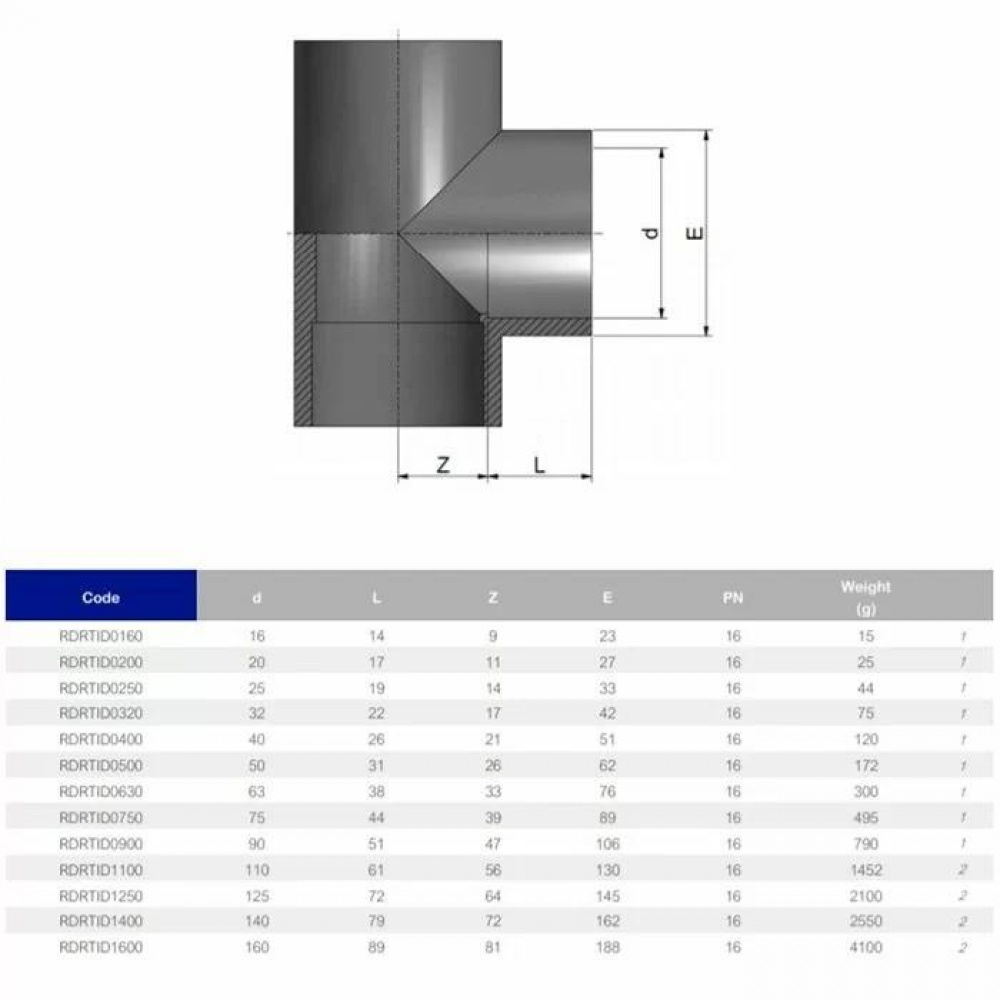

На схеме показаны основные размеры детали для подбора и сборки трубопроводного узла.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Тройник 90° равнопроходный |
| Материал | PVC-U (непластифицированный ПВХ) |
| Тип соединения | Клеевое |
| Конфигурация | Три одинаковых присоединения |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Стойкость материала | К влаге, коррозии и воздействию химических реагентов |
| Максимальная рабочая температура | До +60 °C |
| Рабочее давление | Зависит от диаметра, до 16 бар |
| Производитель | Effast |

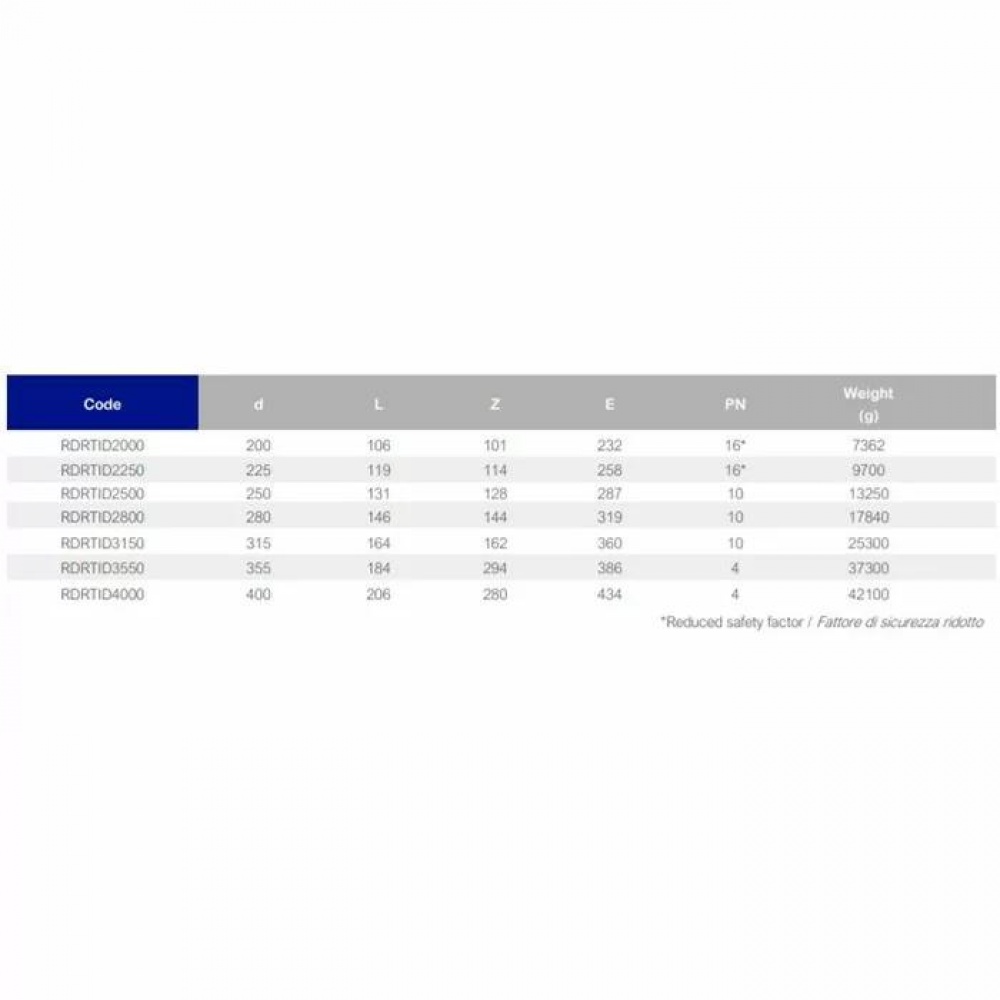

Размеры тройника Effast 90°
| Код | D, мм | L, мм | Z, мм | E, мм | Давление, макс. бар |
|---|---|---|---|---|---|
| RDRTID0160 | 16 | 14 | 9 | 23 | 16 |
| RDRTID0200 | 20 | 16 | 11 | 27 | 16 |
| RDRTID0250 | 25 | 19 | 14 | 33 | 16 |
| RDRTID0320 | 32 | 22 | 17 | 42 | 16 |
| RDRTID0400 | 40 | 26 | 21 | 51 | 16 |
| RDRTID0500 | 50 | 31 | 26 | 61 | 16 |
| RDRTID0630 | 63 | 38 | 33 | 75 | 16 |
| RDRTID0750 | 75 | 44 | 39 | 89 | 16 |
| RDRTID0900 | 90 | 51 | 46 | 106 | 16 |
| RDRTID1100 | 110 | 61 | 56 | 129 | 16 |
| RDRTID1250 | 125 | 69 | 67 | 148 | 16 |
| RDRTID1400 | 140 | 76 | 71 | 164 | 16 |
| RDRTID1600 | 160 | 86 | 81 | 188 | 16 |
| RDRTID2000 | 200 | 106 | 102 | 231 | 10 |
| RDRTID2250 | 225 | 119 | 114 | 258 | 10 |
| RDRTID2500 | 250 | 132 | 128 | 287 | 10 |
| RDRTID2800 | 280 | 147 | 143 | 320 | 10 |
| RDRTID3150 | 315 | 165 | 162 | 355 | 10 |
| RDRTID3550 | 355 | 184 | 294 | 386 | 4 |
| RDRTID4000 | 400 | 206 | 280 | 434 | 4 |
Что важно учитывать при выборе
Для корректной работы узла недостаточно только совпадения диаметра. Нужно оценить общую логику схемы и допустимое давление для конкретного размера. На больших диаметрах этот показатель снижается, поэтому подбор лучше выполнять по таблице производителя, а не по общему правилу для всей линейки.
Монтаж клеевого тройника в ПВХ-системе
- Проверьте соответствие диаметра тройника и труб перед сборкой.
- Ровно отрежьте трубу и удалите заусенцы с торца.
- Очистите и при необходимости обезжирьте склеиваемые поверхности.
- Нанесите клей на трубу и внутреннюю часть раструба согласно инструкции к составу.
- Соедините элементы без перекоса и зафиксируйте узел в правильном положении.
- Дождитесь первичного схватывания и не нагружайте систему раньше допустимого времени.
- Перед запуском проверьте правильность сборки и герметичность всех соединений.
