Тройник клеевой ПВХ Effast 90° редукционный

Код Товара: 18853 Effast

Тройник клеевой ПВХ Effast 90° редукционный

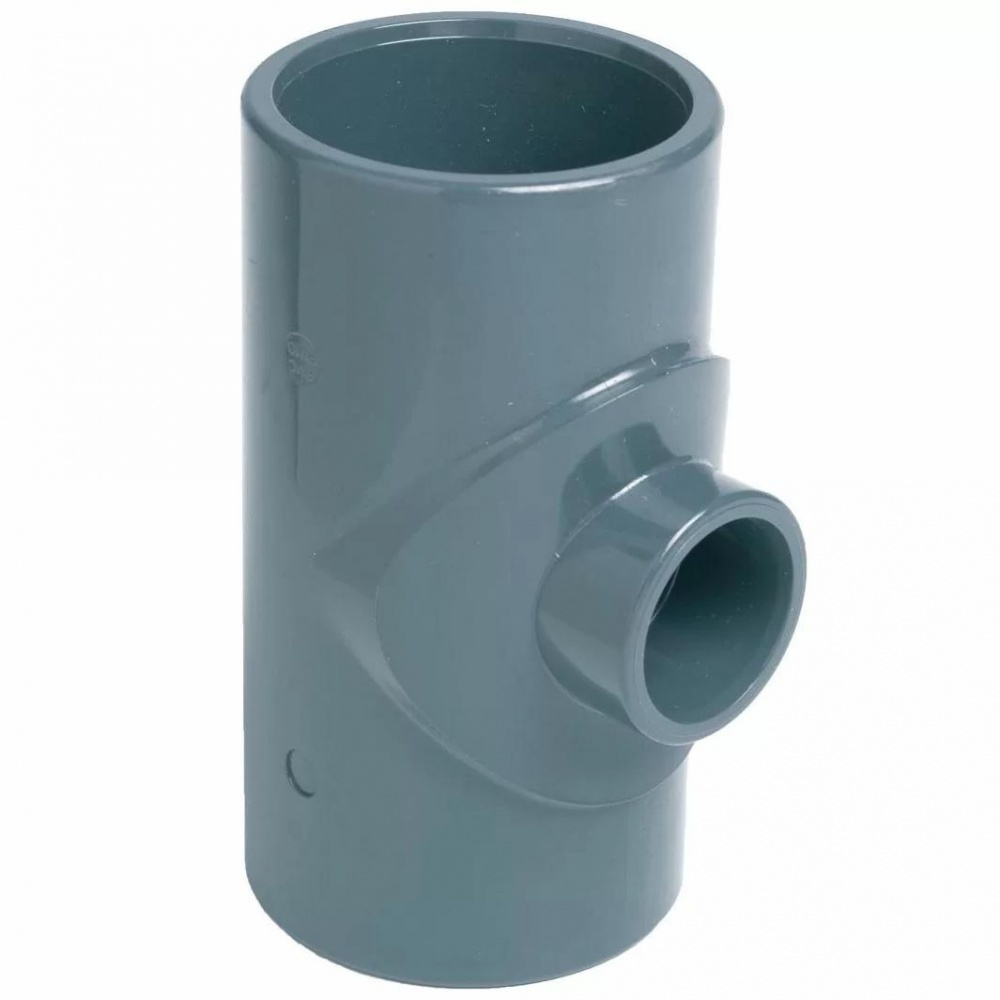

Тройник ПВХ Effast 90° редукционный — клеевой переходной фитинг из PVC-U для формирования ответвления в трубопроводной системе под прямым углом с разными диаметрами присоединения. Такую деталь применяют в обвязке бассейнов, узлах водоподготовки и технических магистралях, где нужно аккуратно собрать компактный распределительный узел.

Подробное описание

53.00 грн

На складе

Effast:	Артикул:	Цена:	Кол-во:
Тройник клеевой ПВХ Effast 90° редукционный - d20x16 mm	18844	53.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d25x16 mm	18845	74.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d25x20 mm	18846	112.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d32x20 mm	18848	143.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d32x25 mm	18849	64.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d40x25 mm	18851	80.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d40x32 mm	18852	84.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d50x32 mm	18855	311.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d50x40 mm	18856	326.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d63x40 mm	18859	469.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d63x50 mm	18860	510.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d75x50 mm	18862	658.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d75x63 mm	18863	869.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d90x63 mm	18866	1219.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d90x75 mm	18867	1382.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d110x75 mm	18870	959.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d110x90 mm	18871	943.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d125x90 mm	18874	1908.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d125x110 mm	18875	1993.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d140x110 mm	18877	2957.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d140x125 mm	18878	2957.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d160x125 mm	18881	3715.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d160x140 mm	18882	3631.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d32x16 mm	18847	74.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d40x20 mm	18850	191.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d50x20 mm	18853	207.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d50x25 mm	18854	245.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d63x20 mm	25558	366.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d63x25 mm	18857	302.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d63x32 mm	18858	530.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d75x40 mm	18861	1015.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d90x50 mm	18865	898.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d110x63 mm	18869	943.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d125x75 mm	18873	2003.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d140x90 mm	18876	4860.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d160x90 mm	18879	2841.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d160x110 mm	18880	5401.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d200x110 mm	18883	18421.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d200x160 mm	18884	7457.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d225x160 mm	20008	9005.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d250x160 mm	18885	21274.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d250x200 mm	18886	12709.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d90x40 mm	18864	1314.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d110x50 mm	18868	2458.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d125x63 mm	18872	2003.00 грн
Тройник клеевой ПВХ Effast 90° редукционный - d225x110 mm	19909	8665.00 грн

Описание

Назначение: создание редукционного ответвления 90° в системах с клеевым монтажом на базе непластифицированного ПВХ. Такой тройник позволяет соединить основную магистраль с боковой линией другого диаметра без лишних переходников.

Где применяется редукционный тройник ПВХ 90°

обвязка бассейнов и фильтрационных установок;
циркуляционные, сервисные и вспомогательные контуры;
узлы подключения насосов, фильтров, теплообменников и дозирующего оборудования;
системы водоподготовки и технического водоснабжения;
магистрали, где требуется ответвление с изменением диаметра без перехода на резьбу.

Габариты и монтажные размеры

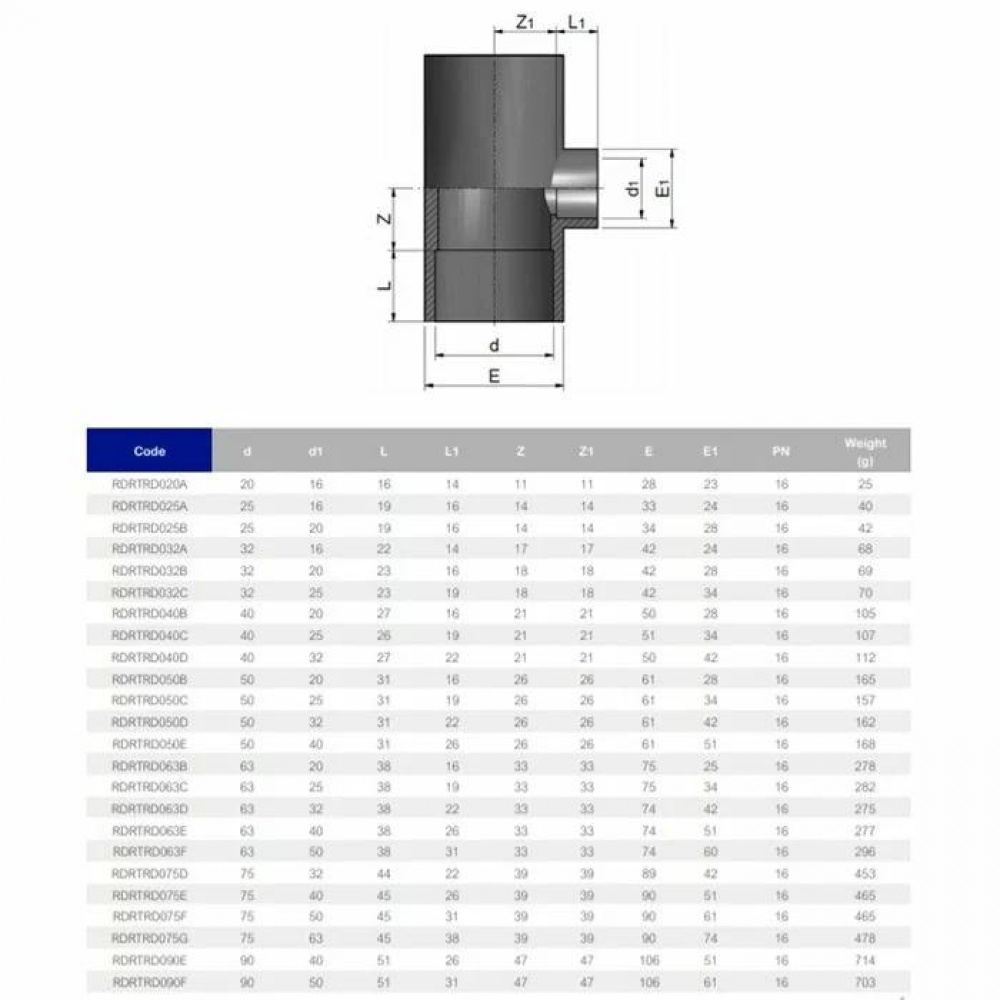

Габаритные размеры редукционного тройника ПВХ Effast 90°

На схеме показаны основные размеры детали для подбора и сборки трубопроводного узла.

Технические характеристики

Параметр	Значение
Тип детали	Тройник 90° редукционный
Материал	PVC-U (непластифицированный ПВХ)
Тип соединения	Клеевое
Конфигурация	Ответвление 90° с разными диаметрами присоединения
Область применения	Бассейны, водоподготовка, технические трубопроводы
Стойкость материала	К влаге, коррозии и воздействию химических реагентов
Максимальная рабочая температура	До +60 °C
Рабочее давление	Зависит от размера, до 16 бар
Производитель	Effast

Размеры редукционного тройника Effast 90°

Код	D1xD2, мм	L1, мм	L2, мм	Z, мм	E1, мм	E2, мм	Давление, макс. бар
RDRTRD020A	20x16	16	14	11	28	23	16
RDRTRD025A	25x16	19	16	14	33	24	16
RDRTRD025B	25x20	19	16	14	34	28	16
RDRTRD032A	32x16	22	14	17	42	24	16
RDRTRD032B	32x20	23	16	18	42	28	16
RDRTRD032C	32x25	23	19	18	42	34	16
RDRTRD040B	40x20	27	16	21	50	28	16
RDRTRD040C	40x25	26	19	21	51	34	16
RDRTRD040D	40x32	27	22	21	50	42	16
RDRTRD050B	50x20	31	16	26	61	28	16
RDRTRD050C	50x25	31	19	26	61	34	16
RDRTRD050D	50x32	31	22	26	61	42	16
RDRTRD050E	50x40	31	26	26	61	51	16
RDRTRD063B	63x20	38	16	33	75	25	16
RDRTRD063C	63x25	38	19	33	75	34	16

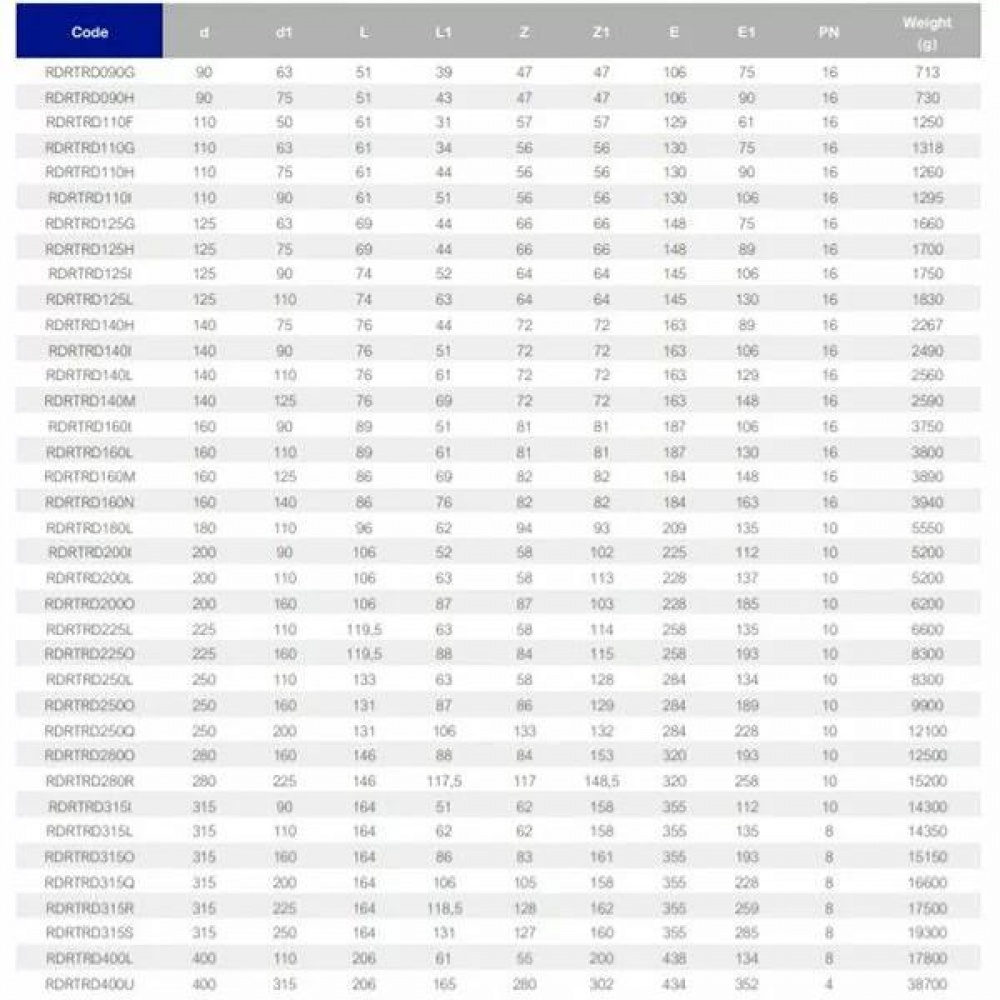

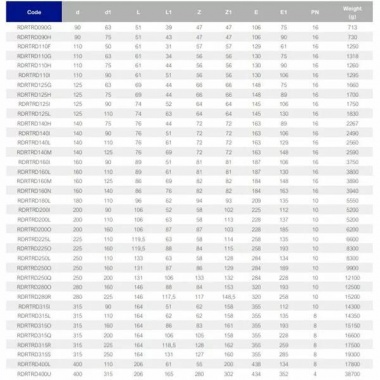

Показать полную таблицу размеров

Код	D1xD2, мм	L1, мм	L2, мм	Z, мм	E1, мм	E2, мм	Давление, макс. бар
RDRTRD063D	63x32	38	22	33	74	42	16
RDRTRD063E	63x40	38	26	33	74	51	16
RDRTRD063F	63x50	38	31	33	74	60	16
RDRTRD075D	75x32	44	22	39	89	42	16
RDRTRD075E	75x40	45	26	39	90	51	16
RDRTRD075F	75x50	45	31	39	90	61	16
RDRTRD075G	75x63	45	38	39	90	74	16
RDRTRD090E	90x40	51	26	47	106	51	16
RDRTRD090F	90x50	51	31	47	106	61	16
RDRTRD090G	90x63	51	39	47	106	75	16
RDRTRD090H	90x75	51	43	47	106	90	16
RDRTRD110F	110x50	61	31	57	129	61	16
RDRTRD110G	110x63	61	34	56	130	75	16
RDRTRD110H	110x75	61	44	56	130	90	16
RDRTRD110I	110x90	61	51	56	130	106	16
RDRTRD125G	125x63	69	44	66	148	75	16
RDRTRD125H	125x75	69	44	66	148	89	16
RDRTRD125I	125x90	74	52	64	145	106	16
RDRTRD125L	125x110	74	63	64	145	130	16
RDRTRD140I	140x75	76	44	72	163	89	16
RDRTRD140H	140x90	76	51	72	163	106	16
RDRTRD140L	140x110	76	61	72	163	129	16
RDRTRD140M	140x125	76	69	72	163	148	16
RDRTRD160I	160x90	89	51	81	187	106	16
RDRTRD160L	160x110	89	61	81	187	130	16
RDRTRD160M	160x125	86	69	82	184	148	16
RDRTRD160N	160x140	86	76	82	184	163	16
RDRTRD180I	180x110	96	62	94	209	135	10
RDRTRD200I	200x90	106	52	58	225	112	10
RDRTRD200L	200x110	106	63	58	228	137	10
RDRTRD200O	200x160	106	87	87	228	185	10
RDRTRD225L	225x110	119,5	63	58	258	135	10
RDRTRD225O	225x160	119,5	88	84	258	193	10
RDRTRD250L	250x110	133	63	58	284	134	10
RDRTRD250O	250x160	131	87	86	284	189	10
RDRTRD250Q	250x200	131	106	133	284	228	10
RDRTRD280O	280x160	146	88	84	320	193	10
RDRTRD280R	280x225	146	117,5	117	320	258	10
RDRTRD315I	315x90	164	51	62	355	112	10
RDRTRD315L	315x110	164	62	62	355	135	8
RDRTRD315O	315x160	164	86	83	355	193	8
RDRTRD315Q	315x200	164	106	105	355	228	8
RDRTRD315R	315x225	164	118,5	128	355	259	8
RDRTRD315S	315x250	164	131	127	355	285	8
RDRTRD400L	400x110	206	61	55	438	134	8
RDRTRD400U	400x315	206	165	280	434	352	4

Монтаж редукционного тройника в ПВХ-системе

Проверьте соответствие всех диаметров перед сборкой узла.
Ровно отрежьте трубу и подготовьте торцы без заусенцев и перекосов.
Очистите и при необходимости обезжирьте поверхности, которые будут склеиваться.
Нанесите клей на трубу и внутренние посадочные части согласно инструкции к составу.
Соедините элементы без перекоса и выдержите начальную фиксацию.
Не нагружайте узел до завершения времени первичного схватывания.
Перед запуском проверьте герметичность и правильность сборки всей линии.
