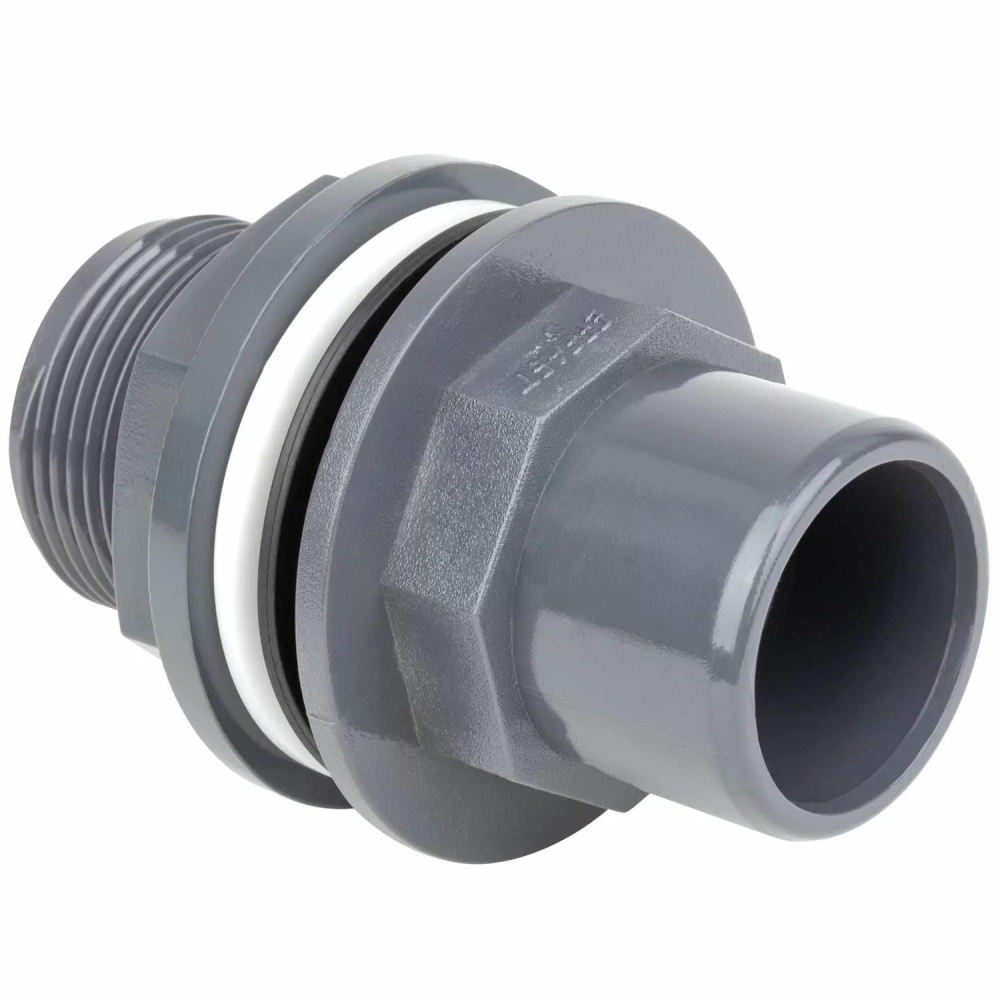

Танк-адаптер ПВХ Effast для прохода через стенку емкости

Назначение: создать герметичный проход через стенку тонкостенной ёмкости для подключения трубопровода, подачи или отвода рабочей жидкости.

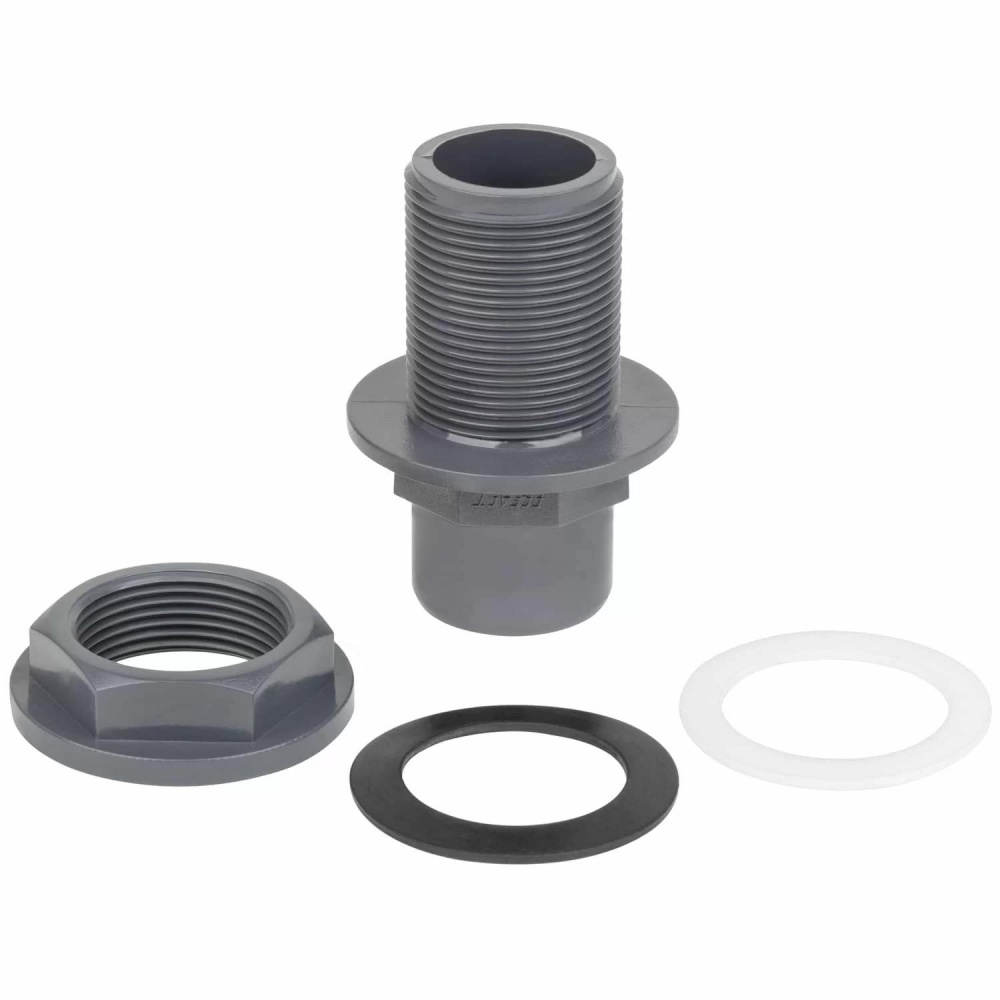

Конструкция tank-adapter предусматривает резьбовое зажатие к стенке ёмкости с уплотнительным кольцом. Благодаря этому узел подходит для резервуаров, баков и вспомогательных гидротехнических контуров, где важно аккуратно вывести трубу наружу или организовать ввод без протечек по стенке. Такое решение применяют в системах водоснабжения, водоотведения, водоподготовки и в различных технических ёмкостях.

Где применяют tank-adapter Effast

• в тонкостенных баках и резервуарах;
• в накопительных и технологических ёмкостях;
• в узлах ввода или отвода жидкости через стенку;
• в системах водоснабжения, водоотведения и водоподготовки;
• во вспомогательных гидротехнических контурах.

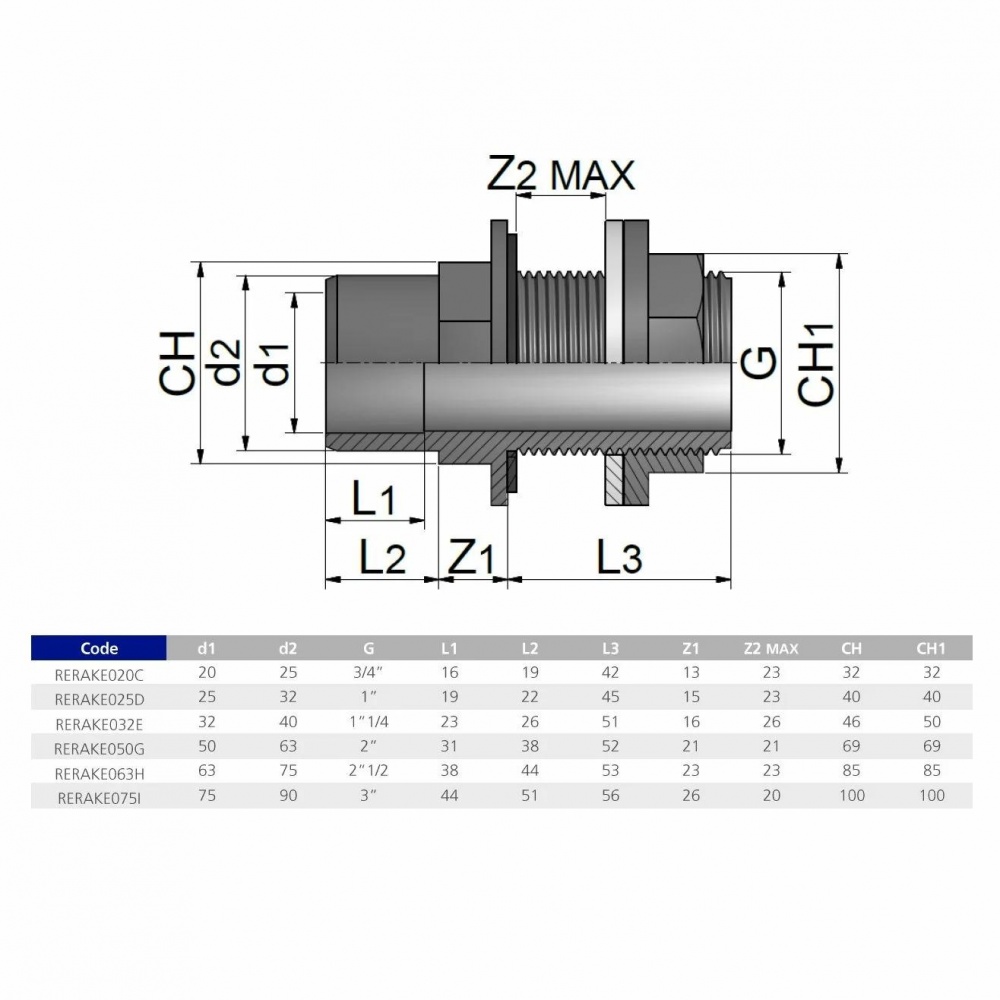

Чертёж и размеры

D1 — диаметр клеевого присоединения, D2 — наружный диаметр корпуса, G — размер резьбы, L1, L2 и L3 — монтажные длины, Z1 и Z2 — отступы, CH/CH1 — размер под ключ.

Технические характеристики

Параметр	Значение
Тип детали	Tank-adapter
Материал корпуса	PVC-U
Тип присоединения	Под уплотнительное кольцо
Вариант подключения к трубопроводу	Клеевое или резьбовое
Максимальное рабочее давление	До 16 бар
Максимальная температура жидкости	До +60 °C
Минимальная температура жидкости	0 °C
Область применения	Баки, резервуары, водоподготовка, технические ёмкости
Стойкость	К коррозии и воздействию агрессивных химических веществ
Производитель	Effast, Италия

Размеры tank-adapter ПВХ Effast

Монтаж

1. Подготовьте отверстие в стенке ёмкости под нужный типоразмер.
2. Установите адаптер с уплотнительным кольцом в правильном положении.
3. Зафиксируйте узел резьбовым зажатием к стенке резервуара.
4. Подключите трубопровод в соответствии с выбранным типом присоединения.
5. Проверьте герметичность узла перед запуском системы.
