Назначение: подключение гибкого рукава к арматуре, форсунке, патрубку или другому элементу с резьбовым присоединением.
Корпус изготовлен из непластифицированного ПВХ, поэтому деталь хорошо работает во влажной среде, не подвержена коррозии и подходит для эксплуатации в напорных схемах. Конструкция объединяет наружную резьбу и хвостовик под мягкую линию, за счет чего упрощается монтаж, обслуживание и замена подключаемого контура.
Такой переходник применяют там, где необходимо вывести подачу воды на поливочную линию, сервисный контур, временное подключение или вспомогательное оборудование. Насеченная посадочная часть обеспечивает плотную посадку рукава, а резьбовая сторона позволяет быстро вкрутить фитинг в подготовленный узел системы.

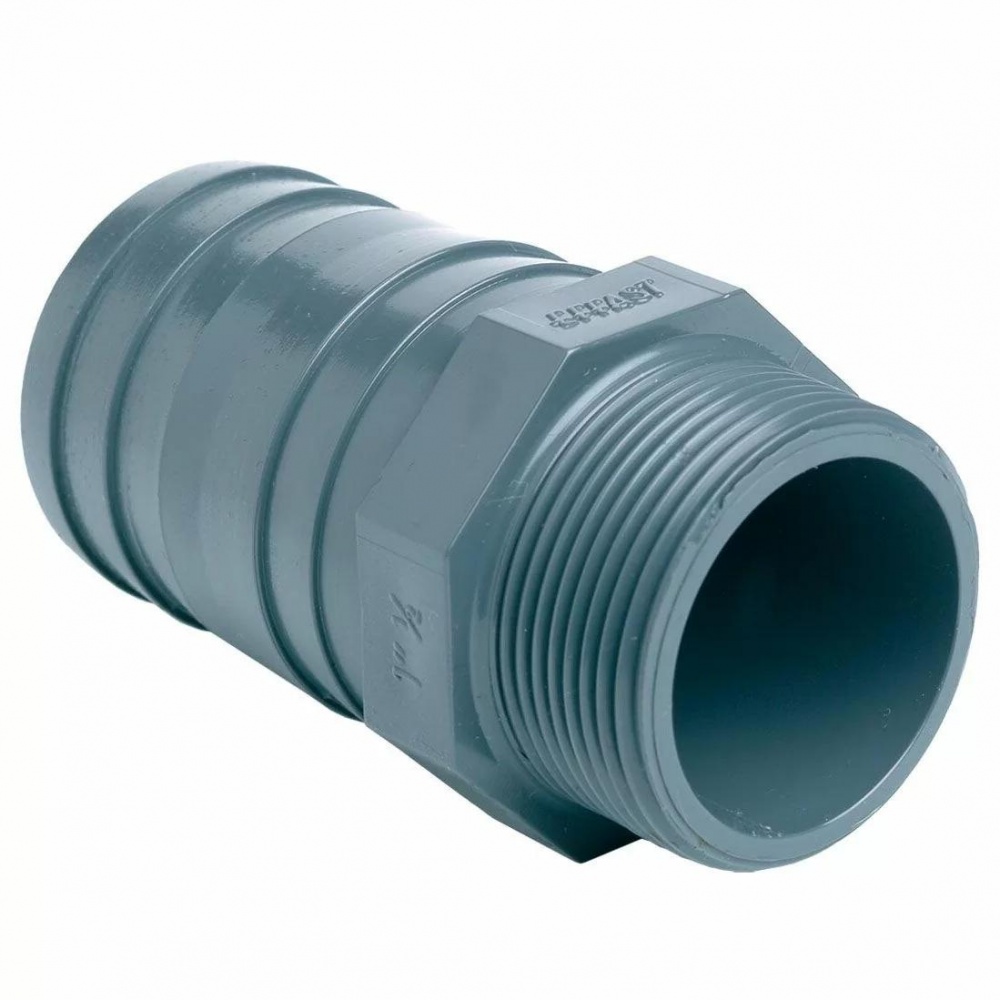

PVC-U фитинг Effast для подключения гибкой линии
- для перехода с резьбового узла на мягкий рукав;
- для полива, водоснабжения и бассейновых систем;
- для сервисных и вспомогательных контуров;
- для разборных подключений с удобным обслуживанием;
- для работы во влажной среде и напорных линиях.
Чертеж и габаритные размеры
D — размер резьбы, D1 — проход под гибкий рукав, D2 — наружный диаметр хвостовика, L — длина посадочной части, H — общая высота, CH — размер под ключ. Эти параметры учитывают при подборе соединения под конкретный узел.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | PVC-U переходник под гибкий рукав |
| Материал | PVC-U |
| Тип присоединения | Наружная резьба + хвостовик |
| Рабочее давление | 16 бар |
| Максимальная температура жидкости | До 60°C |
| Область применения | Полив, водоснабжение, бассейны, вспомогательные технические контуры |
| Стойкость | К влаге, коррозии и рабочим средам |
| Монтаж | Вкручивание в узел с последующим подключением гибкой линии |
| Производитель | Effast |
| Цвет | Тёмно-серый |
Размеры переходника Effast под гибкий рукав
| Код | D, дюйм | D1, мм | D2, мм | L, мм | H, мм | CH, мм | PN, бар |
|---|---|---|---|---|---|---|---|
| RDRPGE016A | 3/8" | 16 | 18 | 12 | 64 | 19 | 16 |
| RDRPGE020B | 1/2" | 20 | 22 | 15 | 70 | 24 | 16 |
| RDRPGE025C | 3/4" | 25 | 27 | 17 | 76 | 30 | 16 |
| RDRPGE032D | 1" | 32 | 34 | 20 | 80 | 36 | 16 |
| RDRPGE040E | 1-1/4" | 40 | 42 | 22 | 92 | 46 | 16 |
| RDRPGE050F | 1-1/2" | 50 | 52 | 23 | 99 | 50 | 16 |
| RDRPGE063G | 2" | 63 | 65 | 26 | 118 | 65 | 16 |
Как подобрать деталь под конкретный узел
При выборе нужно учитывать размер наружной резьбы, внутренний диаметр подключаемого рукава и рабочий режим системы. Важно, чтобы мягкая линия плотно садилась на хвостовик, а присоединительная часть соответствовала подготовленному резьбовому отверстию или арматуре. Цена указана за 1 шт.
Монтаж переходника с резьбы на гибкую линию
- Проверьте соответствие резьбовой части присоединяемому узлу.
- Подберите рукав нужного внутреннего диаметра.
- Вкрутите деталь в резьбовой элемент с подходящим уплотнением.
- Наденьте мягкую линию на хвостовик до упора.
- При необходимости зафиксируйте место посадки хомутом.
- После запуска проверьте узел на герметичность.
