Назначение: подключение гибкого шланга к клеевому PVC-U узлу без сложных комбинированных переходов.
Фитинг изготовлен из PVC-U и рассчитан на монтаж через клеевую посадку. После правильной сборки он формирует жёсткое и герметичное соединение, а штуцерная часть позволяет надёжно зафиксировать гибкий рукав. Такой вариант удобен в узлах, где нужно сохранить компактную обвязку и аккуратно перейти с трубы на мягкую подводку.

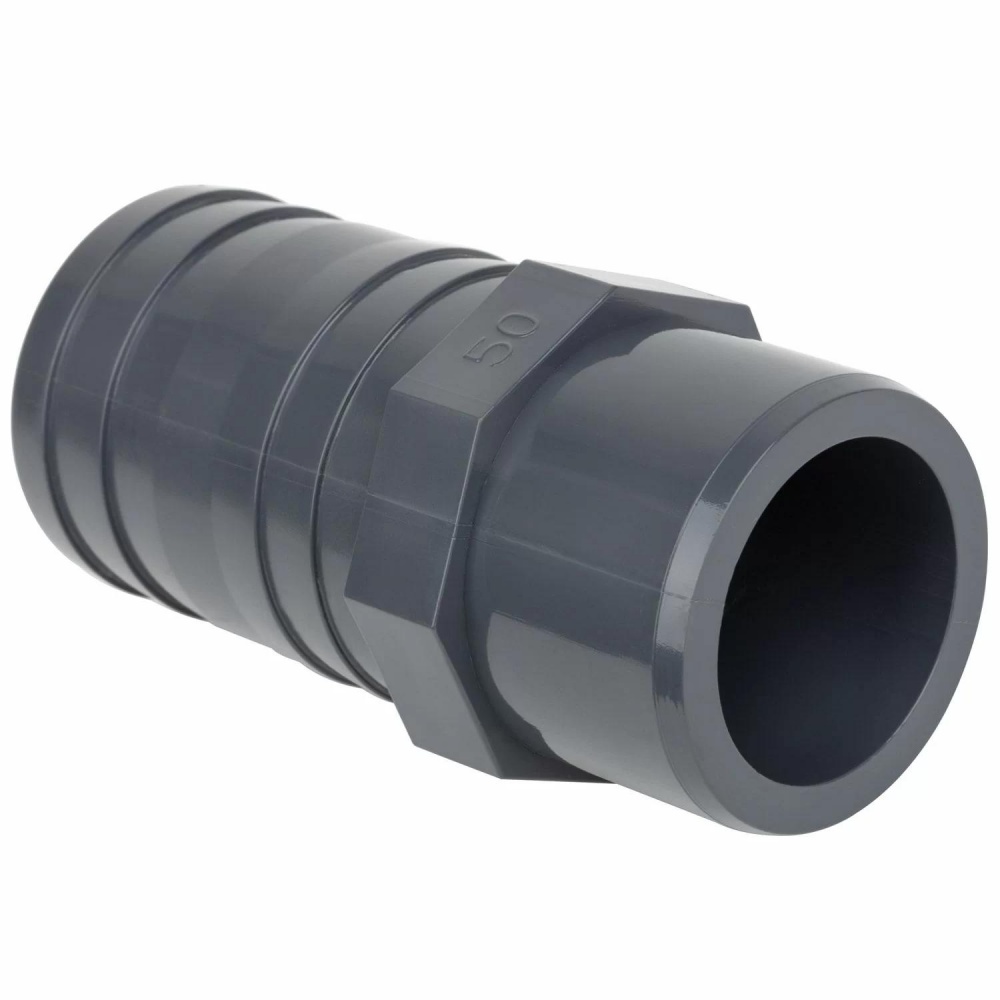

Клеевой штуцер Effast для перехода на гибкий рукав
- для соединения клеевого трубопровода с мягкой линией;
- для полива, водоснабжения и бассейновых систем;
- для вспомогательных и сервисных контуров;
- для компактных монтажных узлов;
- для работы во влажной среде и напорных схемах.
Чертеж и размеры

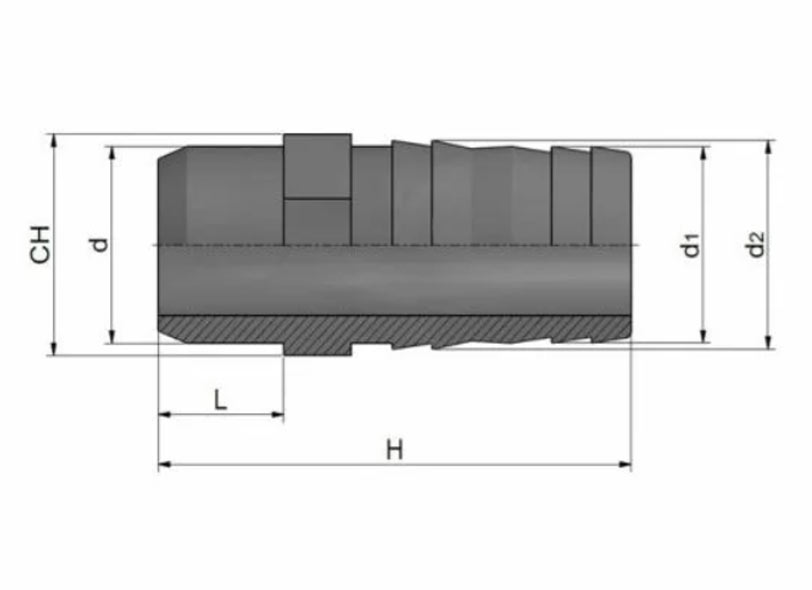

d — клеевой диаметр присоединения, d1 — проход под гибкий рукав, d2 — наружный диаметр штуцерной части, L — длина посадки, H — общая высота, CH — размер под ключ. Эти параметры учитывают при подборе фитинга под конкретный узел.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Клеевой штуцер для шланга |
| Материал | PVC-U |
| Тип присоединения | Клеевое / штуцер под шланг |
| Рабочее давление | 16 бар |
| Область применения | Полив, водоснабжение, бассейны, технические контуры |
| Стойкость | К влаге, коррозии и рабочим средам |
| Монтаж | Вклеивание в PVC-U узел с подключением гибкой линии |
| Производитель | Effast |
| Цвет | Тёмно-серый |

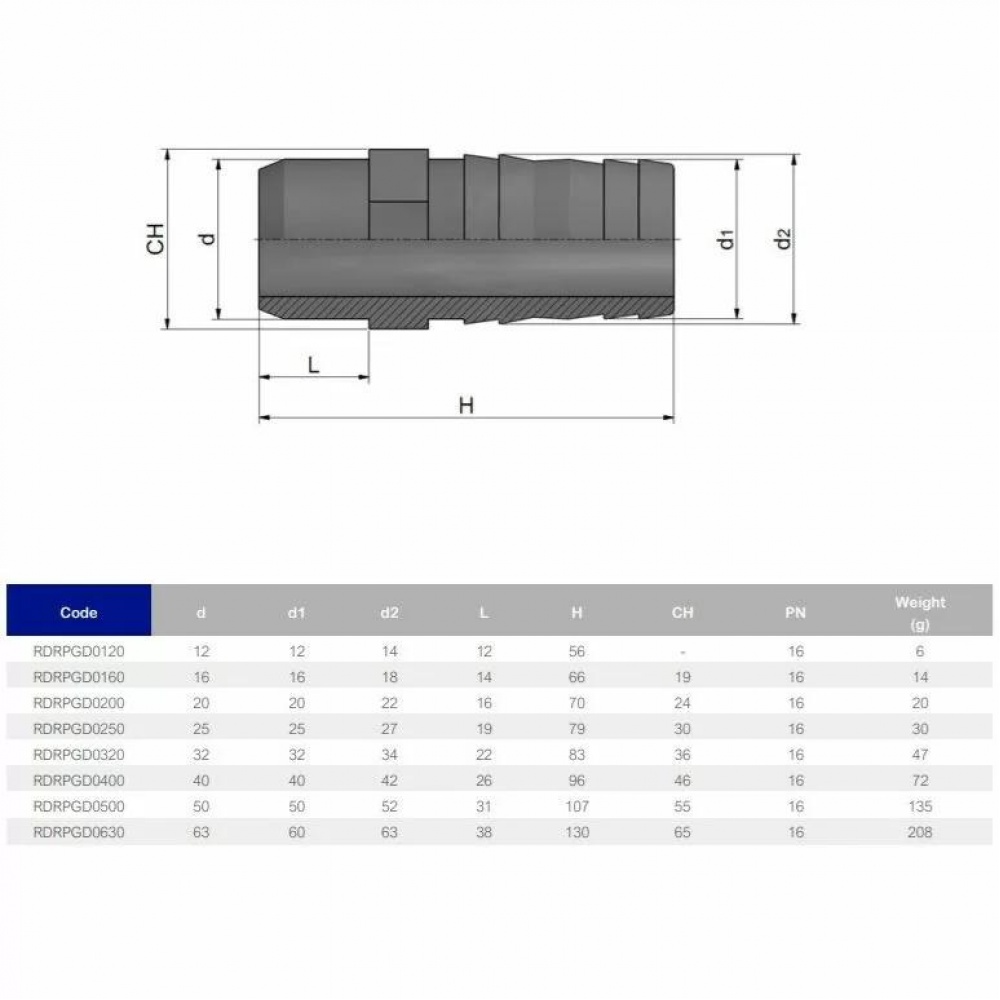

Размеры клеевого штуцера Effast для шланга
| Код | d, мм | d1, мм | d2, мм | L, мм | H, мм | CH, мм | PN, бар | Вес, г |
|---|---|---|---|---|---|---|---|---|
| RDRPGD0120 | 12 | 12 | 14 | 12 | 56 | - | 16 | 6 |
| RDRPGD0160 | 16 | 16 | 18 | 14 | 66 | 19 | 16 | 14 |
| RDRPGD0200 | 20 | 20 | 22 | 16 | 70 | 24 | 16 | 20 |
| RDRPGD0250 | 25 | 25 | 27 | 19 | 79 | 30 | 16 | 30 |
| RDRPGD0320 | 32 | 32 | 34 | 22 | 83 | 36 | 16 | 47 |
| RDRPGD0400 | 40 | 40 | 42 | 26 | 96 | 46 | 16 | 72 |
| RDRPGD0500 | 50 | 50 | 52 | 31 | 107 | 55 | 16 | 135 |
| RDRPGD0630 | 63 | 60 | 63 | 38 | 130 | 65 | 16 | 208 |
Как подобрать клеевой штуцер
При выборе нужно учитывать клеевой диаметр со стороны трубопровода и внутренний размер рукава, который будет надеваться на штуцерную часть. Также стоит проверить рабочее давление системы и условия монтажа. Цена указана за 1 шт.
Монтаж в клеевой PVC-U узел
- Подберите фитинг по диаметру трубы и размеру гибкой линии.
- Подготовьте конец трубы и клеевую часть детали.
- Нанесите клей для PVC-U и соберите соединение без перекоса.
- Наденьте рукав на штуцерную часть до упора.
- При необходимости зафиксируйте место посадки хомутом.
- После выдержки клея проверьте узел на герметичность.
