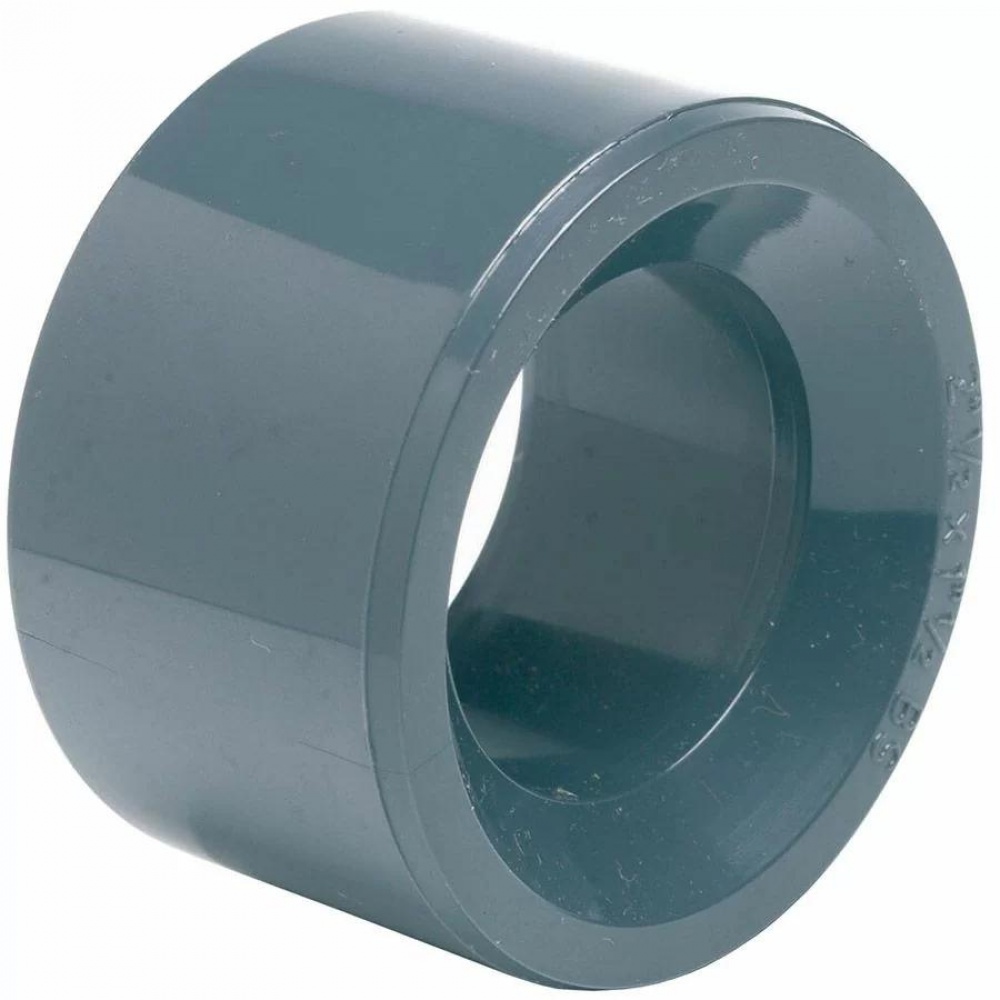

Назначение: уменьшение диаметра трубопровода в системах с клеевым монтажом на базе непластифицированного ПВХ. Редукционное кольцо помогает компактно собрать переходной узел без лишних вставок и сохранить правильную геометрию магистрали.
Где применяется редукционное кольцо ПВХ
- обвязка бассейнов и фильтрационных установок;
- узлы перехода между трубами разного диаметра;
- системы водоподготовки и технического водоснабжения;
- сервисные магистрали, где нужно изменить сечение без перехода на резьбу;
- вспомогательные участки трубопровода с компактным монтажом в насосной.
Почему такой переход удобен в монтаже
Редукционное кольцо позволяет собрать переход между двумя диаметрами без громоздких комбинированных деталей и без усложнения узла. При правильном подборе размера и соблюдении технологии склеивания оно формирует жёсткое герметичное соединение, рассчитанное на стабильную работу во влажной технической среде. Такой формат удобен там, где нужно компактно встроить изменение диаметра в уже собранную схему.
Как подобрать редукционное кольцо для трубопровода
Основной параметр подбора — сочетание двух размеров: наружного диаметра основной трубы и меньшего диаметра, на который нужно перейти. Также следует учитывать материал всей системы, рабочее давление и стандарт трубопровода. Если магистраль собрана на PVC-U под клей, переходной элемент нужно подбирать в том же исполнении. Цена указана за 1 шт.
Габариты и монтажные размеры

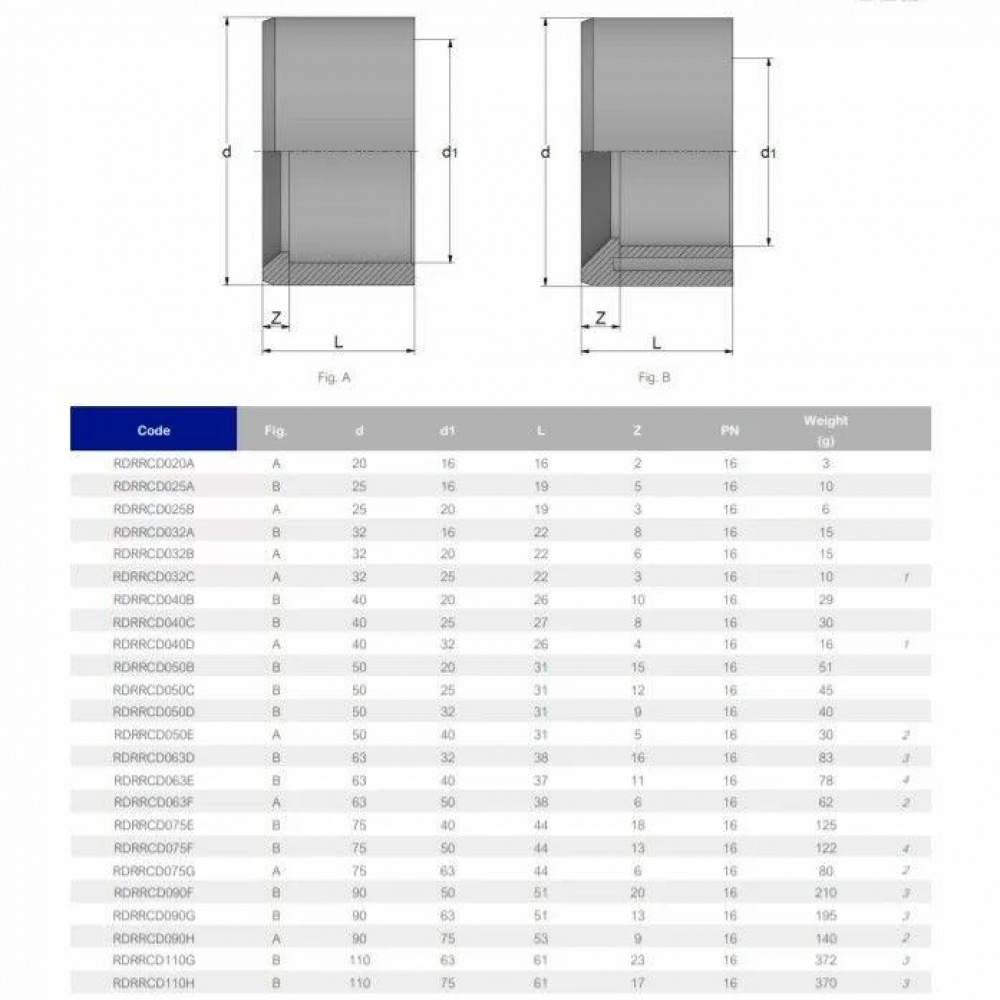

На схеме показаны основные размеры детали для подбора и сборки переходного узла.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Редукционное кольцо |
| Материал | PVC-U (непластифицированный ПВХ) |
| Тип соединения | Клеевое |
| Назначение | Переход на меньший диаметр в трубопроводном узле |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Стойкость материала | К влаге, коррозии и воздействию химических реагентов |
| Максимальная рабочая температура | До +60 °C |
| Рабочее давление | Зависит от размера, до 16 бар |
| Производитель | Effast |
Размеры редукционного кольца Effast
| Код | DxD1, мм | L1, мм | L2, мм | Z, мм | Давление, макс. бар |
|---|---|---|---|---|---|
| RDRRCD020A | 20x16 | 16 | 14 | 2 | 16 |
| RDRRCD025A | 25x16 | 19 | 14 | 5 | 16 |
| RDRRCD025B | 25x20 | 19 | 16 | 3 | 16 |
| RDRRCD032A | 32x16 | 22 | 14 | 8 | 16 |
| RDRRCD032B | 32x20 | 22 | 16 | 6 | 16 |
| RDRRCD032C | 32x25 | 22 | 19 | 3 | 16 |
| RDRRCD040B | 40x20 | 26 | 16 | 10 | 16 |
| RDRRCD040C | 40x25 | 26 | 19 | 7 | 16 |
| RDRRCD040D | 40x32 | 26 | 22 | 4 | 16 |
| RDRRCD050C | 50x25 | 31 | 19 | 12 | 16 |
| RDRRCD050D | 50x32 | 31 | 22 | 9 | 16 |
| RDRRCD050E | 50x40 | 31 | 26 | 5 | 16 |
| RDRRCD063D | 63x32 | 38 | 22 | 16 | 16 |
| RDRRCD063E | 63x40 | 38 | 26 | 12 | 16 |
| RDRRCD063F | 63x50 | 38 | 31 | 7 | 16 |

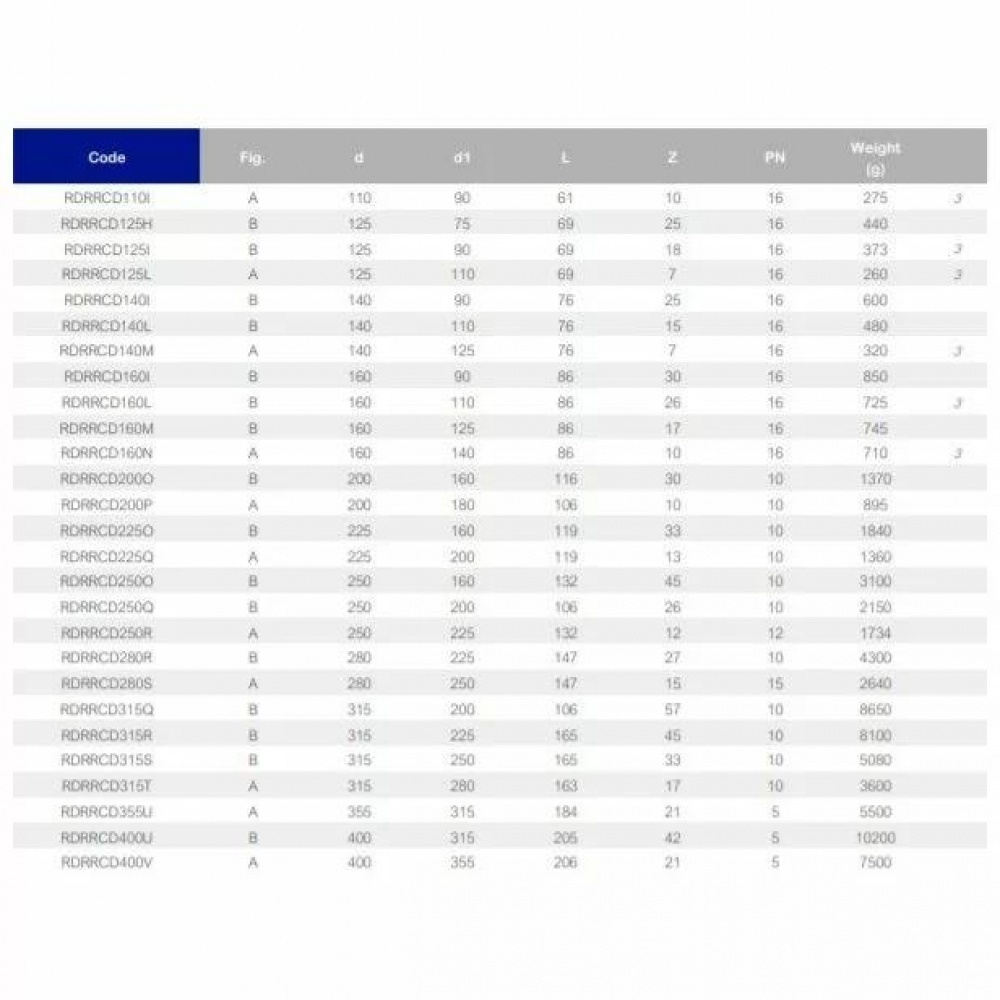

Показать полную таблицу размеров
| Код | DxD1, мм | L1, мм | L2, мм | Z, мм | Давление, макс. бар |
|---|---|---|---|---|---|
| RDRRCD075E | 75x40 | 44.5 | 26 | 18 | 16 |
| RDRRCD075F | 75x50 | 44.5 | 31 | 13 | 16 |
| RDRRCD075G | 75x63 | 44.5 | 38 | 6 | 16 |
| RDRRCD090F | 90x50 | 51 | 31 | 20 | 16 |
| RDRRCD090G | 90x63 | 51 | 38 | 13 | 16 |
| RDRRCD090H | 90x75 | 51 | 44 | 7 | 16 |
| RDRRCD110G | 110x63 | 61.5 | 38 | 23 | 16 |
| RDRRCD110H | 110x75 | 61.5 | 44 | 17 | 16 |
| RDRRCD110I | 110x90 | 61.5 | 51 | 10 | 16 |
| RDRRCD125H | 125x75 | 69.5 | 44 | 25 | 16 |
| RDRRCD125I | 125x90 | 69.5 | 51 | 18 | 16 |
| RDRRCD125L | 125x110 | 69.5 | 61 | 8 | 16 |
| RDRRCD140I | 140x90 | 76 | 51 | 25 | 16 |
| RDRRCD140L | 140x110 | 76 | 61 | 15 | 16 |
| RDRRCD140M | 140x125 | 76 | 69 | 7 | 16 |
| RDRRCD160I | 160x90 | 86 | 51 | 35 | 16 |
| RDRRCD160L | 160x110 | 86 | 61 | 25 | 16 |
| RDRRCD160M | 160x125 | 86 | 69 | 17 | 16 |
| RDRRCD160N | 160x140 | 86 | 76 | 10 | 16 |
| RDRRCD200O | 200x160 | 96 | 86 | 10 | 10 |
| RDRRCD200P | 200x180 | 120 | 87 | 33 | 10 |
| RDRRCD225O | 225x160 | 119 | 106 | 13 | 10 |
| RDRRCD225Q | 225x200 | 134 | 87 | 47 | 10 |
| RDRRCD250O | 250x160 | 134 | 106 | 28 | 10 |
| RDRRCD250Q | 250x200 | 134 | 119 | 15 | 10 |
| RDRRCD250R | 250x225 | 147 | 120 | 27 | 10 |
| RDRRCD280R | 280x225 | 147 | 132 | 15 | 10 |
| RDRRCD280S | 280x250 | 164 | 107 | 57 | 10 |
| RDRRCD315Q | 315x200 | 164 | 119 | 45 | 10 |
| RDRRCD315R | 315x225 | 164 | 134 | 30 | 10 |
| RDRRCD315S | 315x250 | 165 | 132 | 33 | 10 |
| RDRRCD315T | 315x280 | 165 | 148 | 17 | 10 |
| RDRRCD355U | 355x315 | 184 | 163 | 21 | 5 |
| RDRRCD400U | 400x315 | 205 | 163 | 42 | 5 |
| RDRRCD400V | 400x355 | 205 | 184 | 21 | 5 |
Что важно учитывать при выборе
Для корректной работы перехода недостаточно только сопоставить два диаметра. Нужно учитывать общую логику схемы, допустимое давление для конкретного размера и реальную нагрузку на узел. Для больших диаметров рабочее давление снижается, поэтому подбор лучше выполнять по таблице производителя, а не по упрощённому правилу для всей линейки.
Монтаж редукционного кольца в ПВХ-системе
- Проверьте соответствие обоих диаметров перед сборкой узла.
- Подготовьте торцы трубы и посадочные поверхности без заусенцев и перекосов.
- Очистите и при необходимости обезжирьте участки, которые будут склеиваться.
- Нанесите клей согласно инструкции на наружную и внутреннюю посадочную часть.
- Соберите переходной узел без перекоса и выдержите начальную фиксацию.
- Не нагружайте систему до завершения времени первичного схватывания.
- Перед запуском проверьте герметичность и правильность сборки узла.
