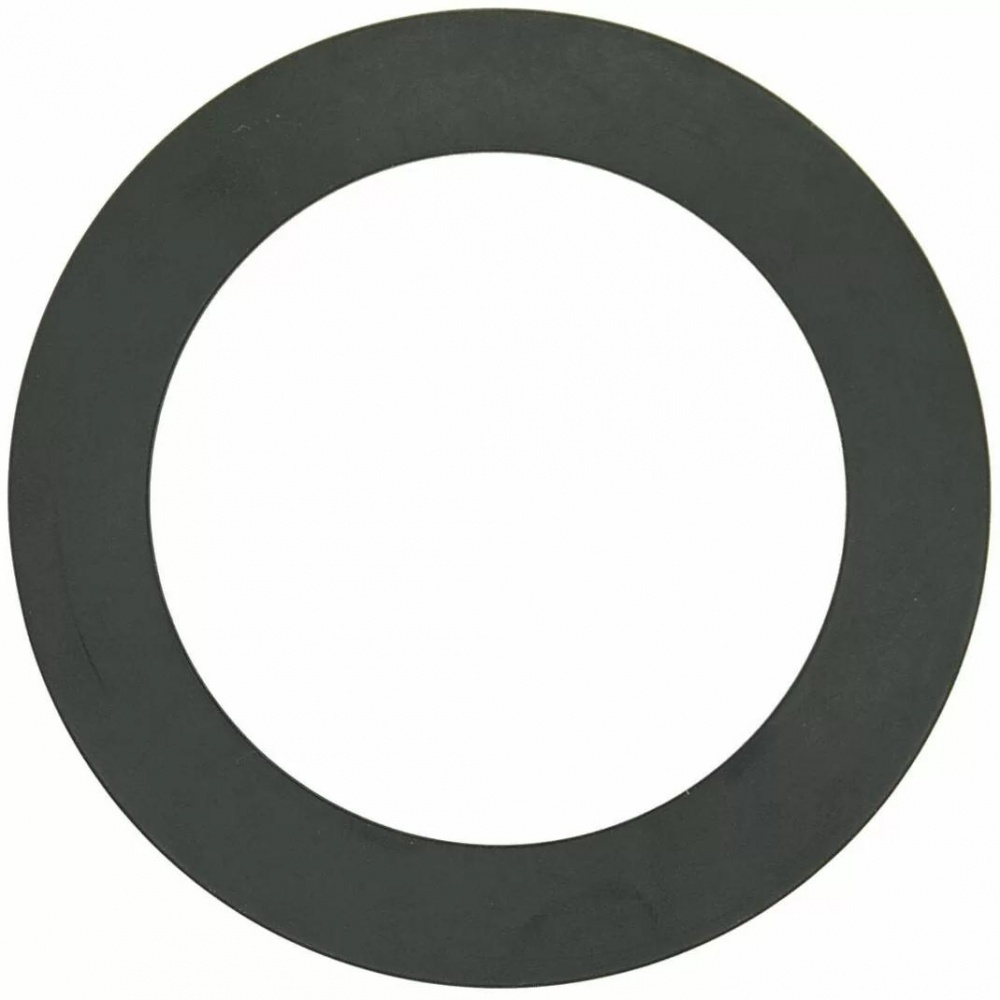

Назначение: уплотнение стыка между буртом и фланцем в узлах с болтовой стяжкой. Прокладка помогает собрать герметичное соединение без перекоса, стабилизирует контакт поверхностей и снижает риск потери плотности во время эксплуатации.
EPDM хорошо работает в водной среде и подходит для разборных фланцевых узлов, где требуется эластичное и стабильное уплотнение. Такую прокладку используют как при первичном монтаже, так и во время сервисного обслуживания насосных, распределительных и вспомогательных контуров.
Где применяется прокладка Effast для буртов и фланцев
- во фланцевых узлах бассейновой обвязки;
- в системах водоподготовки и технического водоснабжения;
- в насосных группах и сервисных участках трубопровода;
- в разборных соединениях с болтовой стяжкой;
- при замене изношенного уплотнения во время ремонта или ревизии узла.

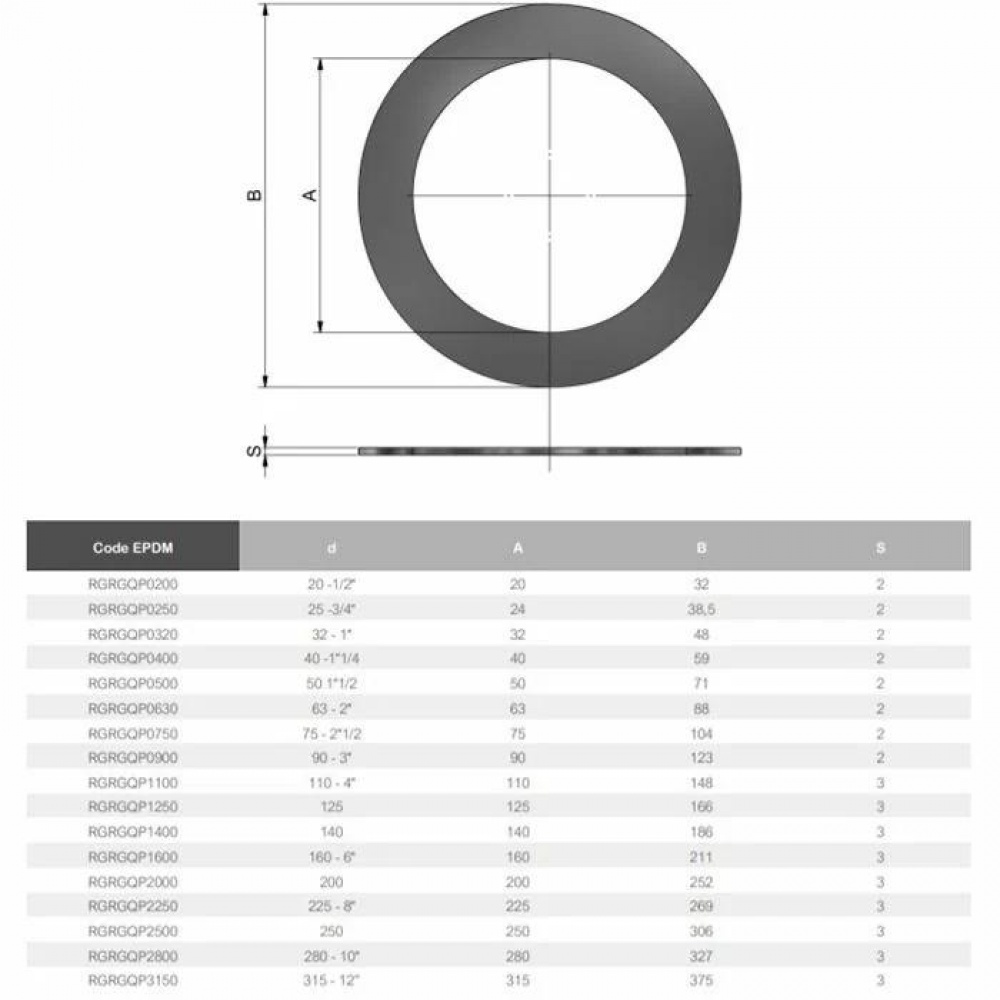

Размеры и форма уплотнения
В таблице ниже используются основные обозначения: D, дюйм — условный размер, D, мм — внутренний проход, E, мм — наружный диаметр прокладки, S, мм — толщина уплотнения. Параметр давления показывает предельную рабочую нагрузку для узла.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Уплотнительная прокладка |
| Материал | EPDM |
| Назначение | Для буртов и фланцевых соединений |
| Тип узла | Разборное фланцевое соединение |
| Функция | Герметизация стыка и компенсация прижима |
| Область применения | Бассейны, водоподготовка, технические магистрали |
| Максимальное давление | До 16 бар |
| Производитель | Effast |
| Страна производства | Италия |
Размеры прокладки Effast для буртов и фланцев
| Код | D, дюйм | D, мм | E, мм | S, мм | Давление, макс. бар |
|---|---|---|---|---|---|
| RGRGQP0200 | 1/2 | 20 | 32 | 2 | 16 |
| RGRGQP0250 | 3/4 | 24 | 38,5 | 2 | 16 |
| RGRGQP0320 | 1 | 32 | 48 | 2 | 16 |
| RGRGQP0400 | 1,1/4 | 40 | 59 | 2 | 16 |
| RGRGQP0500 | 1,1/2 | 50 | 71 | 2 | 16 |
| RGRGQP0630 | 2 | 63 | 88 | 2 | 16 |
| RGRGQP0750 | 2,1/2 | 75 | 104 | 2 | 16 |
| RGRGQP0900 | 3 | 90 | 123 | 2 | 16 |
Показать полную таблицу размеров
| Код | D, дюйм | D, мм | E, мм | S, мм | Давление, макс. бар |
|---|---|---|---|---|---|
| RGRGQP0200 | 1/2 | 20 | 32 | 2 | 16 |
| RGRGQP0250 | 3/4 | 24 | 38,5 | 2 | 16 |
| RGRGQP0320 | 1 | 32 | 48 | 2 | 16 |
| RGRGQP0400 | 1,1/4 | 40 | 59 | 2 | 16 |
| RGRGQP0500 | 1,1/2 | 50 | 71 | 2 | 16 |
| RGRGQP0630 | 2 | 63 | 88 | 2 | 16 |
| RGRGQP0750 | 2,1/2 | 75 | 104 | 2 | 16 |
| RGRGQP0900 | 3 | 90 | 123 | 2 | 16 |
| RGRGQP1100 | 4 | 110 | 148 | 3 | 16 |
| RGRGQP1250 | 5 | 125 | 166 | 3 | 16 |
| RGRGQP1400 | 5 | 140 | 186 | 3 | 16 |
| RGRGQP1600 | 6 | 160 | 211 | 3 | 16 |
Рекомендации по установке
- перед сборкой очистить прижимные поверхности от загрязнений и остатков старого уплотнения;
- убедиться, что прокладка ложится по посадке ровно, без смещения и подворота;
- стягивать фланцевый узел постепенно и равномерно по кругу;
- не допускать перекоса фланцев и чрезмерного локального прижима;
- после запуска системы проверить узел на плотность и при необходимости выполнить контрольную подтяжку.
