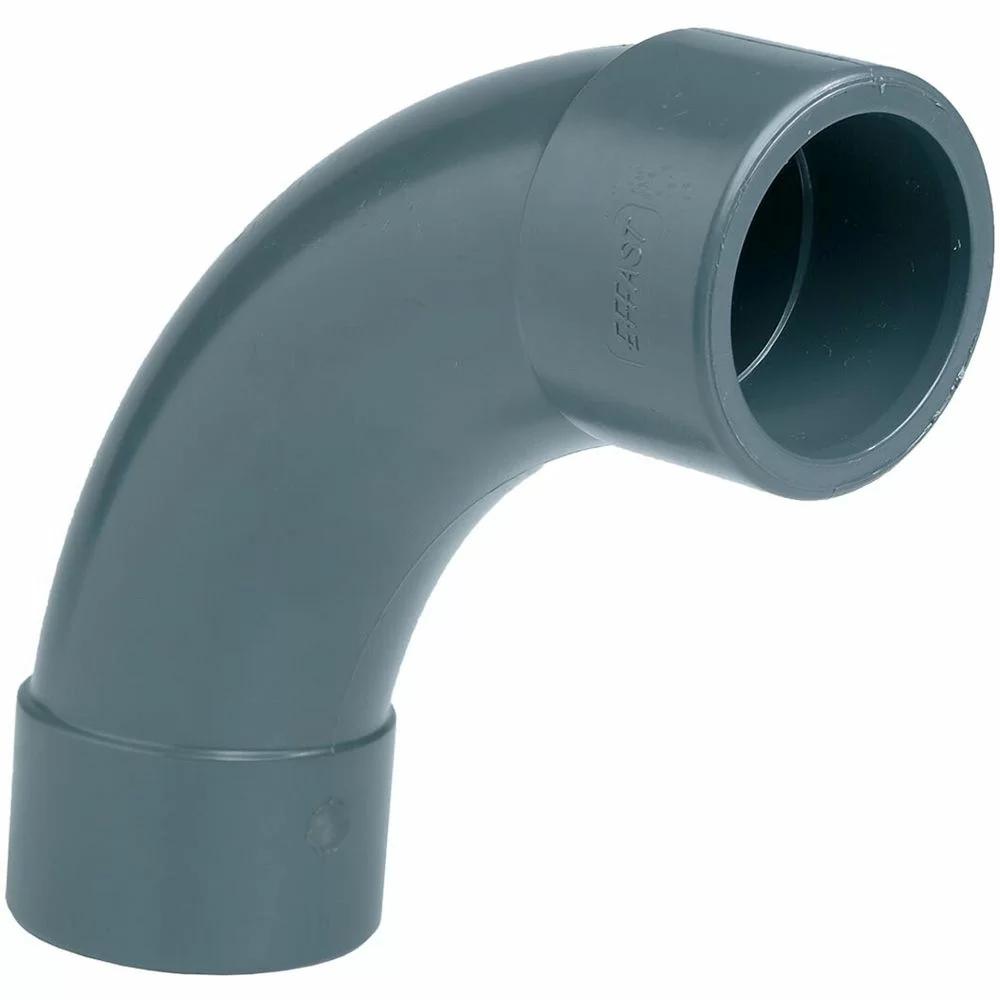

Отвод ПВХ Effast 90° плавный под клей

Назначение: поворот трубопровода на 90° в системах с клеевым монтажом на базе непластифицированного ПВХ. Плавная форма отвода помогает компактно организовать изменение направления линии в обвязке бассейна, узлах фильтрации, системах водоподготовки и сервисных магистралях.

Где используется плавный отвод ПВХ 90°

• обвязка бассейнов и фильтрационных установок;
• линии циркуляции, подачи и обратного потока воды;
• узлы подключения насосов, фильтров и теплообменников;
• системы водоподготовки и технического водоснабжения;
• вспомогательные магистрали и сервисные участки в насосной.

Почему плавный отвод удобен в монтаже

Клеевой отвод позволяет изменить направление трассы без резьбовых переходов, разборных вставок и лишних соединений, которые утяжеляют трубопроводный узел. При правильном подборе диаметра и соблюдении технологии склеивания деталь формирует жёсткий и стабильный поворот, удобный для компактной обвязки оборудования. Такое решение особенно уместно там, где важно собрать систему чисто и технично, без случайных доборных элементов и избыточной нагрузки на линию.

Как подобрать отвод для трубопровода

Основной параметр подбора — наружный диаметр трубы, с которой будет стыковаться фитинг. Также следует учитывать материал всей системы, рабочее давление и стандарт линии. Если трубопровод собирается на PVC-U под клей, отвод нужно подбирать в том же исполнении, без смешивания с несовместимыми решениями. Цена указана за 1 шт.

Габариты и монтажные размеры

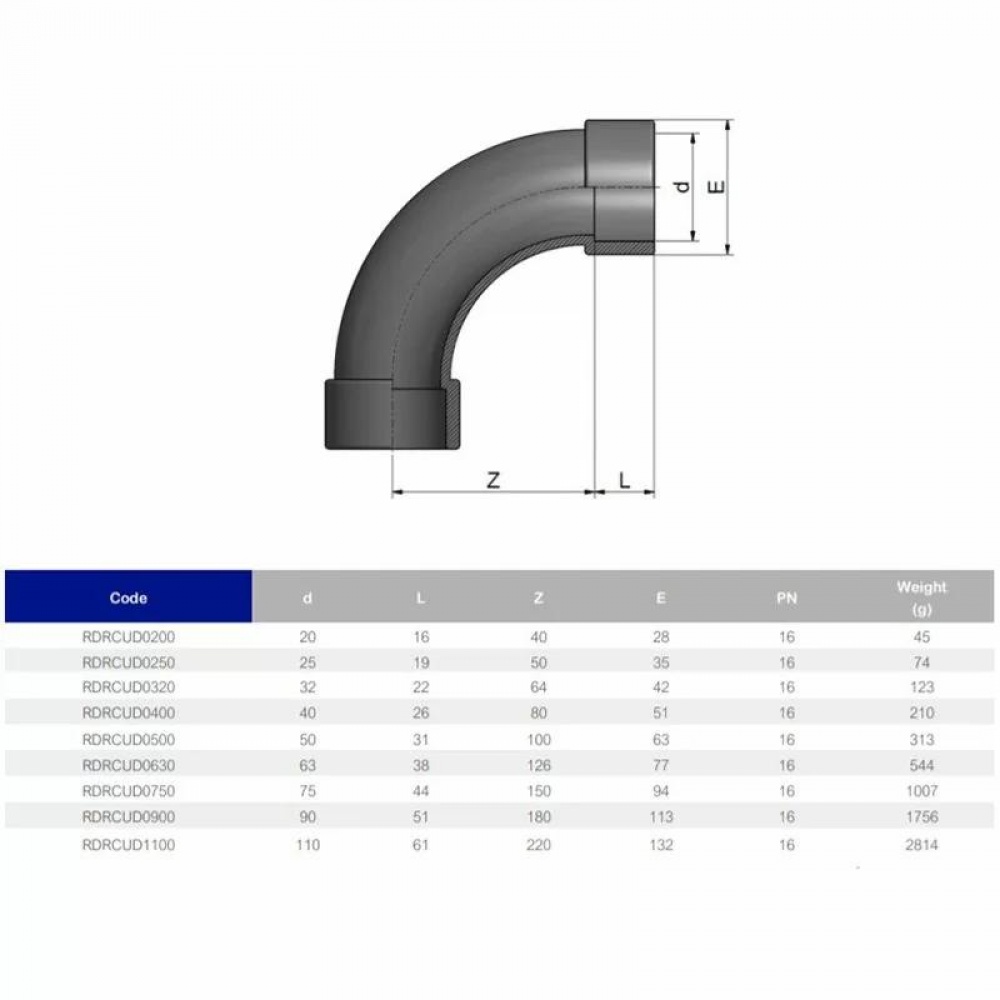

На схеме показаны основные размеры детали для подбора и сборки трубопроводного узла.

Технические характеристики

Параметр	Значение
Тип детали	Плавный отвод 90°
Материал	PVC-U (непластифицированный ПВХ)
Тип соединения	Клеевое
Угол поворота	90°
Область применения	Бассейны, водоподготовка, технические трубопроводы
Стойкость материала	К влаге, коррозии и воздействию химических реагентов
Максимальная рабочая температура	До +60 °C
Рабочее давление	До 16 бар
Производитель	Effast

Размеры плавного отвода Effast 90°

Монтаж клеевого отвода в ПВХ-системе

1. Проверьте соответствие диаметра фитинга и трубы перед сборкой.
2. Ровно отрежьте трубу и снимите заусенцы с кромки.
3. Очистите и при необходимости обезжирьте склеиваемые поверхности.
4. Нанесите клей на трубу и внутреннюю часть раструба согласно инструкции к составу.
5. Соедините элементы без перекоса и зафиксируйте деталь в нужном положении.
6. Выдержите время первичного схватывания и не нагружайте узел раньше положенного срока.
7. Перед запуском системы проверьте правильность сборки и герметичность соединения.
