Назначение: защитить насос, фильтрацию и магистраль от обратного перетока и «слива» воды назад.
Где используют межфланцевый обратный клапан в обвязке
- сразу после насоса на напорной линии;
- в бассейновых байпасах и узлах фильтрации;
- на вертикальных участках для удержания столба воды;
- в магистралях, где важно исключить обратный переток.
Как подобрать DN 90–315 под ваш фланцевый стык
Размер выбирают по DN и проверяют посадку в существующем фланцевом узле. Модель идёт без фланцев, поэтому прокладки и фланцы берутся из вашего стыка. Цена указана за 1 шт.

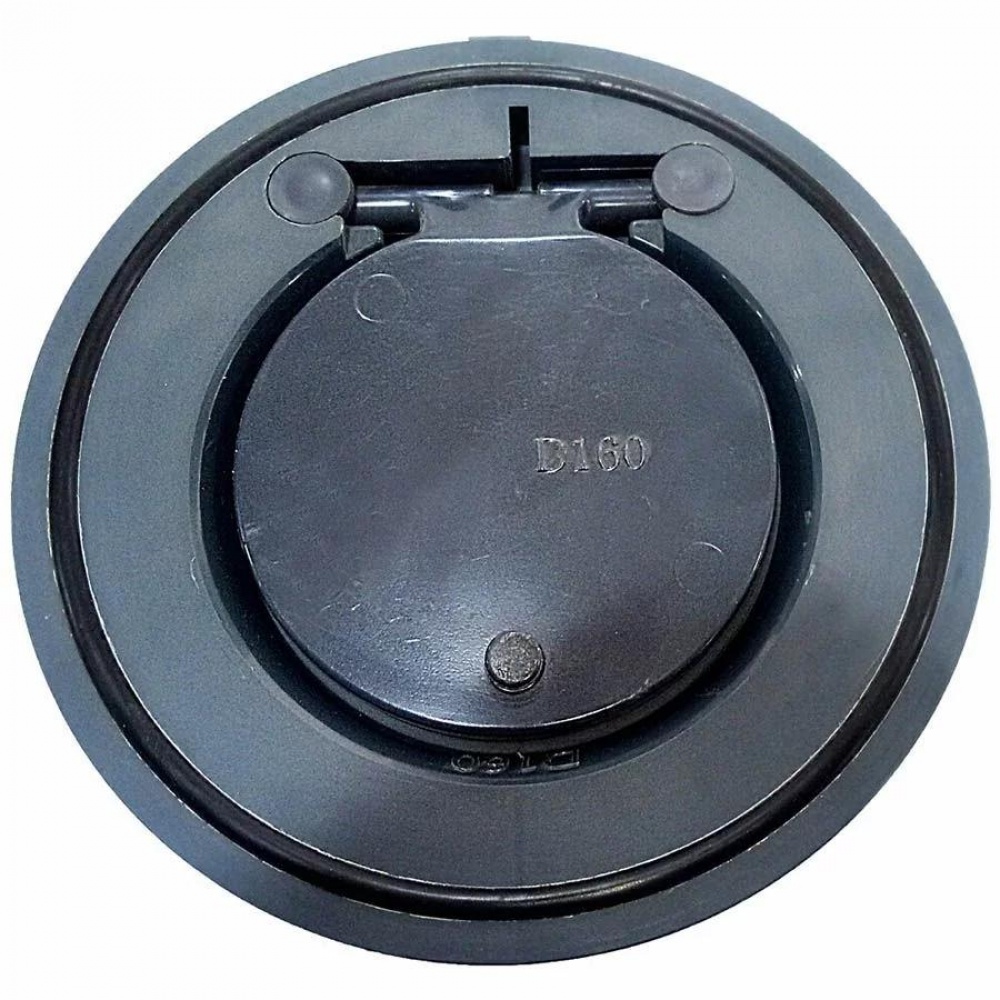

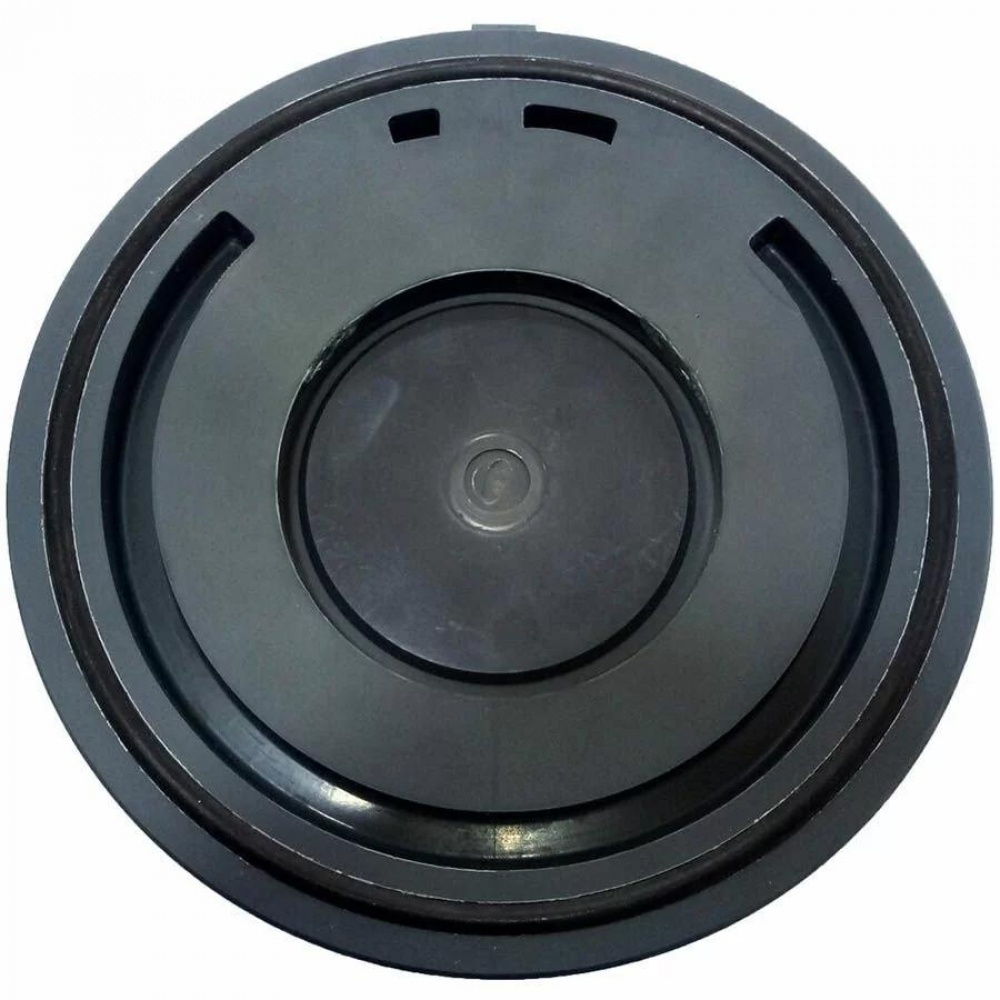

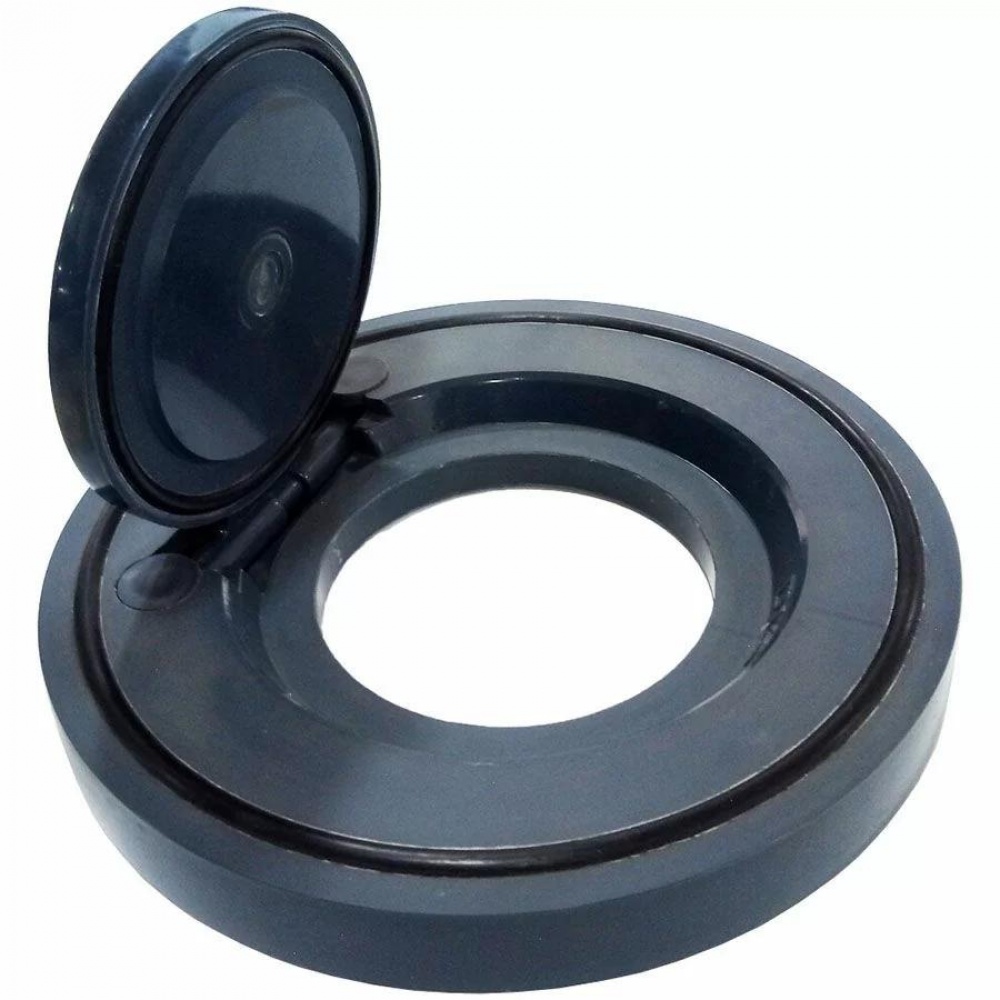

Характеристики обратного клапана Era (ПВХ)
| Тип | Обратный клапан, межфланцевый |
| Установка | Между фланцами (без фланцев в комплекте) |
| Материал | PVC (ПВХ) |
| Рабочее давление | 10 бар |
| Привод | Нет |
| Цвет | Серый |
| Производитель | Era |
| Гарантия | 12 месяцев |
Монтаж между фланцами: 4 шага
- Сориентируйте клапан по направлению потока (по маркировке, если предусмотрена).
- Подготовьте плоскости фланцев и установите прокладки.
- Вставьте клапан в стык и затяните болты равномерно «крест-накрест».
- После запуска проверьте герметичность и закрытие лепестка при остановке насоса.
Основные характеристики
- Тип детали
- Обратный клапан
- Диаметр
- 110 - 315 мм
- Максимальное рабочее давление
- 10 bar
- Цвет
- Серый
- Рабочая температура
- до 60 ºС
- Материал
- ПВХ
- Соединение
- Клеевое
Дополнительно
- Торговая марка
- ERA
- Страна производитель
- Китай
