Назначение: переход между двумя резьбовыми подключениями разного размера в сервисном, монтажном или рабочем узле.
Ниппель изготовлен из PVC-U, поэтому устойчив к влаге, коррозии и подходит для работы с жидкостями в напорных системах. Исполнение с наружной резьбой с обеих сторон позволяет компактно подключать арматуру, фитинги и вспомогательные элементы там, где важно сохранить правильную геометрию узла и обойтись без лишних вставок.
Переходной ниппель Effast для соединения разных резьбовых размеров
- для перехода между двумя резьбовыми подключениями;
- для бассейновой обвязки и систем водоподготовки;
- для монтажных, сервисных и вспомогательных узлов;
- для компактной сборки без лишних переходных деталей;
- для напорных PVC-U систем.

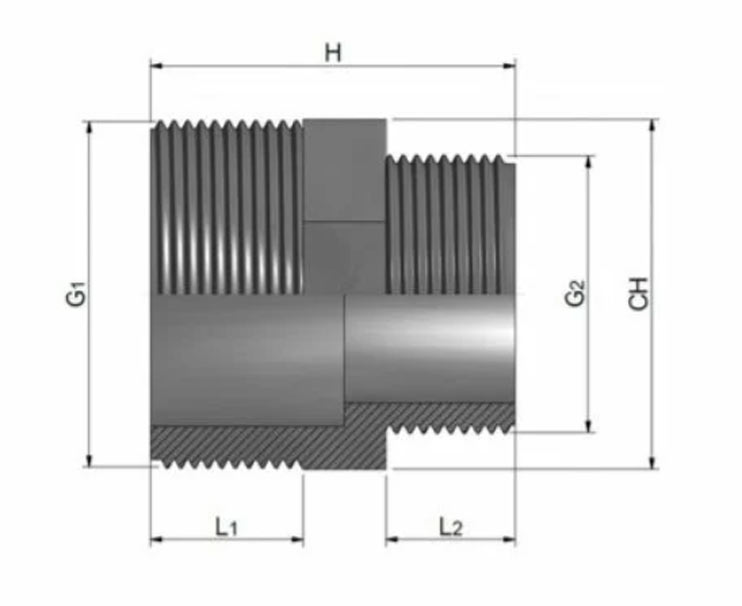

Чертеж и размеры РН-РН
G1 — размер большей наружной резьбы, G2 — размер меньшей наружной резьбы, L1 и L2 — длина резьбовых частей, H — общая длина, CH — размер под ключ. Эти параметры учитывают при подборе ниппеля под конкретный узел.
Технические характеристики детали резьбовой
| Параметр | Значение |
|---|---|
| Тип изделия | Переходной ниппель |
| Материал | PVC-U |
| Тип присоединения | Наружная резьба / наружная резьба |
| Рабочее давление | 16 бар |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Функция | Переход между разными резьбовыми размерами |
| Монтаж | Резьбовое соединение |
| Производитель | Effast |
| Цвет | Тёмно-серый |
Размеры переходного ниппеля Effast
| Код | G1 | G2 | L1, мм | L2, мм | H, мм | CH, мм | PN, бар | Вес, г |
|---|---|---|---|---|---|---|---|---|
| RERNRE020A | 1/2" | 3/8" | 15 | 11,4 | 38 | 24 | 16 | 10 |
| RERNRE025B | 3/4" | 1/2" | 16,3 | 15 | 43 | 30 | 16 | 17 |
| RERNRE032C | 1" | 3/4" | 19,1 | 16,3 | 47 | 36 | 16 | 25 |
| RERNRE040D | 1"1/4 | 1" | 21,4 | 19,1 | 56 | 46 | 16 | 42 |
| RERNRE050E | 1"1/2 | 1"1/4 | 21,4 | 21,4 | 58 | 50 | 16 | 48 |
| RERNRE063F | 2" | 1"1/2 | 26 | 21,4 | 62 | 65 | 16 | 80 |
| RERNRE075G | 2"1/2 | 2" | 30,2 | 26 | 73 | 80 | 16 | 138 |
| RERNRE090H | 3" | 2"1/2 | 33,3 | 30,2 | 82 | 95 | 16 | 208 |
| RERNRE110I | 4" | 3" | 39,3 | 33,3 | 90 | 120 | 16 | 340 |
Как подобрать переходной ниппель
При подборе нужно учитывать оба резьбовых размера, а также место установки в схеме. Важно заранее понимать, какой элемент подключается с каждой стороны, чтобы избежать ошибки по диаметру и не перегружать узел лишними переходами. Цена указана за 1 шт.
Монтаж в резьбовой узел
- Проверьте соответствие обоих резьбовых размеров нужным элементам системы.
- Подготовьте резьбовые части к сборке.
- Используйте подходящий уплотнительный материал.
- Вкрутите ниппель без перекоса и без чрезмерного усилия.
- Подсоедините ответные элементы с обеих сторон.
- После запуска системы проверьте узел на герметичность.
