Назначение: переход с клеевого ПВХ-узла на внутреннюю резьбу для подключения кранов, муфт, адаптеров и другой арматуры. Такой ниппель помогает собрать компактный и понятный узел в тех местах, где нужно совместить жёсткое клеевое соединение с резьбовой точкой подключения.
Применение ниппеля Effast с внутренней резьбой
- в бассейновой обвязке возле насосов, фильтров и дозирующего оборудования;
- в системах водоподготовки и технического водоснабжения;
- в сервисных узлах, где нужен переход с клеевой магистрали на резьбовое подключение;
- при монтаже запорной арматуры, резьбовых муфт и вспомогательных фитингов;
- в насосных и распределительных контурах, где важны герметичность, точная посадка и удобство дальнейшего обслуживания.
Особенности конструкции

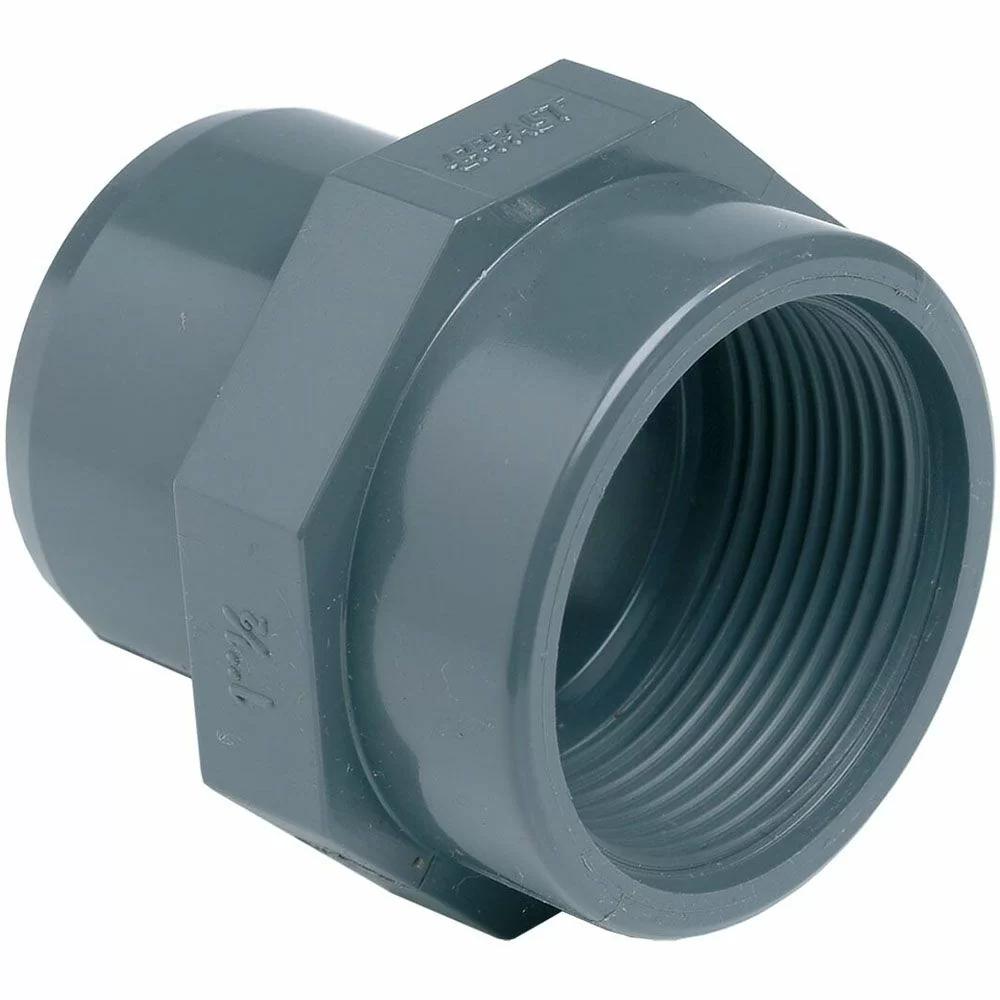

Фитинг имеет клеевую часть для жёсткой посадки в ПВХ-трубе и внутреннюю резьбу для подключения сопрягаемого элемента. Такая схема удобна там, где нужно напрямую перейти с клеевого трубопровода на резьбовой узел без сложной сборки из нескольких адаптеров. Для бассейновых и технических систем это позволяет сохранить аккуратную геометрию обвязки и упростить дальнейший сервис.
Габариты и посадочные размеры

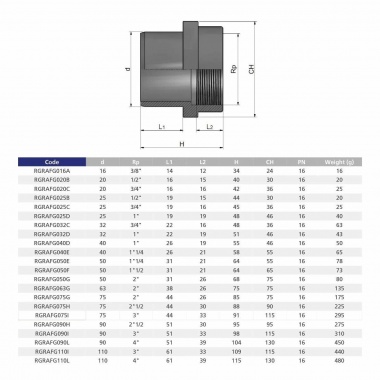

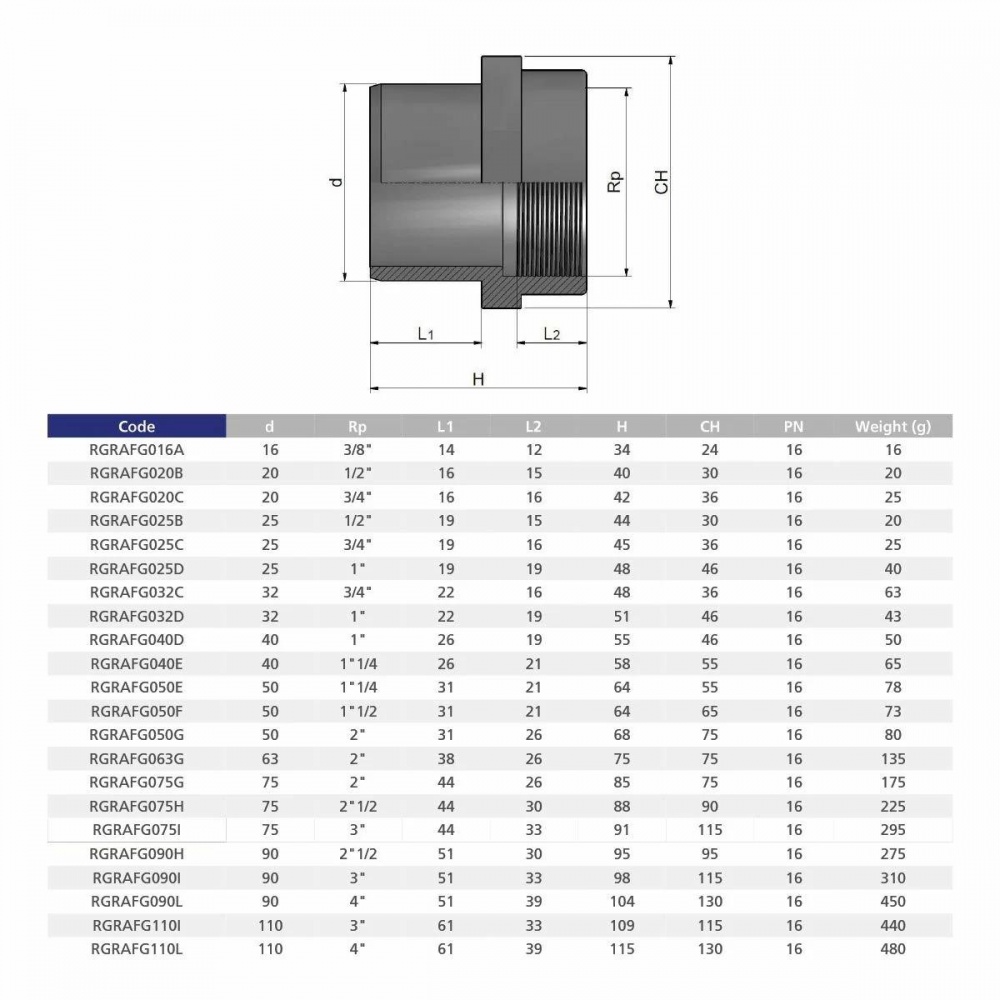

На схеме показаны основные размеры для подбора фитинга: DxG — клеевой диаметр и размер резьбы, L1 и L2 — посадочные длины, H — общая высота, E — наружный габарит.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Ниппель переходной |
| Материал | PVC-U (непластифицированный ПВХ) |
| Тип соединения | Клеевое / внутренняя резьба |
| Тип резьбы | Внутренняя трубная |
| Рабочее давление | До 16 бар |
| Максимальная температура жидкости | До +60 °C |
| Цвет | Серый |
| Страна производства | Италия |
| Производитель | Effast |
Размеры ниппеля Effast с внутренней резьбой
| Код | DxG, мм/дюйм | L1, мм | L2, мм | H, мм | E, мм | Давление, макс. бар |
|---|---|---|---|---|---|---|
| RGRAFG016A | 16x3/8 | 14 | 12 | 34 | 24 | 16 |
| RGRAFG020B | 20x1/2 | 16 | 15 | 40 | 30 | 16 |
| RGRAFG020C | 20x3/4 | 16 | 16 | 42 | 36 | 16 |
| RGRAFG025B | 25x1/2 | 19 | 15 | 44 | 30 | 16 |
| RGRAFG025C | 25x3/4 | 19 | 16 | 45 | 36 | 16 |
| RGRAFG025D | 25x1 | 19 | 19 | 48 | 46 | 16 |
| RGRAFG032C | 32x3/4 | 22 | 16 | 48 | 36 | 16 |
Показать полную таблицу размеров
| Код | DxG, мм/дюйм | L1, мм | L2, мм | H, мм | E, мм | Давление, макс. бар |
|---|---|---|---|---|---|---|
| RGRAFG032D | 32x1 | 22 | 19 | 51 | 46 | 16 |
| RGRAFG040D | 40x1 | 26 | 19 | 55 | 46 | 16 |
| RGRAFG040E | 40x1,1/4 | 26 | 21 | 58 | 55 | 16 |
| RGRAFG050E | 50x1,1/4 | 31 | 21 | 64 | 55 | 16 |
| RGRAFG050F | 50x1,1/2 | 31 | 21 | 64 | 65 | 16 |
| RGRAFG050G | 50x2 | 31 | 26 | 68 | 75 | 16 |
| RGRAFG075G | 75x2 | 44 | 26 | 85 | 75 | 16 |
| RGRAFG075H | 75x2,1/2 | 44 | 30 | 88 | 90 | 16 |
| RGRAFG090H | 90x2,1/2 | 51 | 30 | 95 | 95 | 16 |
| RGRAFG090I | 90x3 | 51 | 33 | 98 | 115 | 16 |
| RGRAFG110I | 110x3 | 61 | 33 | 109 | 115 | 16 |
| RGRAFG110L | 110x4 | 61 | 39 | 115 | 130 | 16 |
Монтаж ниппеля ПВХ с внутренней резьбой
- Проверьте соответствие клеевого диаметра и размера внутренней резьбы.
- Подготовьте трубу: ровно обрежьте, снимите заусенцы и выполните примерку.
- Очистите и при необходимости обезжирьте поверхности перед склеиванием.
- Нанесите клей для PVC-U на трубу и внутреннюю посадочную часть фитинга.
- Соберите клеевой узел без перекоса и выдержите первичную фиксацию.
- Резьбовое подключение выполняйте с подходящим уплотнением без чрезмерного усилия.
- Перед запуском проверьте герметичность и дождитесь полного набора прочности клеевого соединения.
