Назначение: соединение двух резьбовых элементов в напорной системе при помощи наружной резьбы с обеих сторон. Такой ниппель позволяет собрать компактный и понятный узел в местах, где требуется надёжное резьбовое соединение, правильная посадка и удобство дальнейшего обслуживания.
Где применяется ниппель Effast с наружной резьбой
- в бассейновой обвязке возле насосов, фильтров и запорной арматуры;
- в системах водоподготовки и технического водоснабжения;
- в сервисных узлах, где нужно разборное резьбовое соединение;
- при подключении кранов, муфт, американок и резьбовых адаптеров;
- в распределительных и вспомогательных контурах, где важны герметичность и точная геометрия узла.
Конструкция переходного ниппеля ПВХ

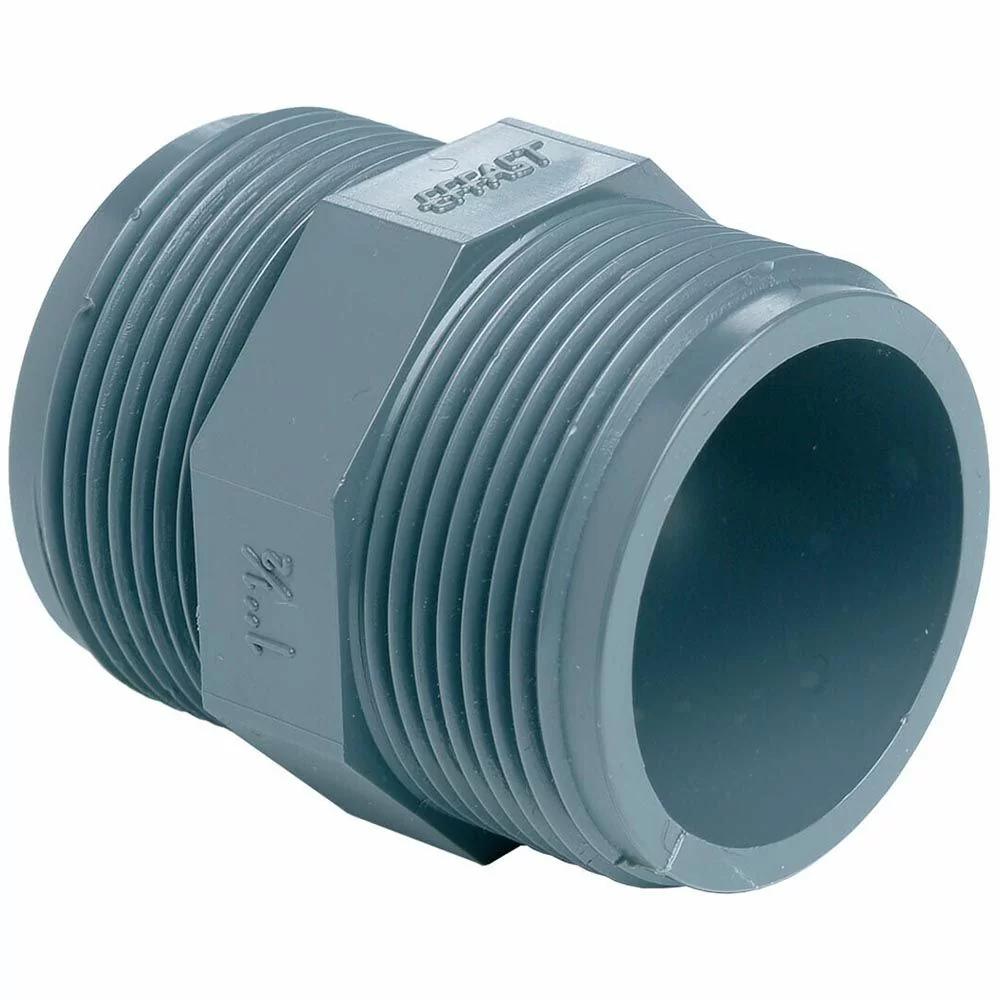

Деталь имеет наружную резьбу с двух сторон и центральную шестигранную часть под инструмент. Такая форма позволяет удобно затягивать фитинг при монтаже и собирать компактные узлы без лишнего набора переходников. В технических системах это особенно удобно там, где важно сохранить аккуратную геометрию обвязки и иметь доступ к сервису без переделки всего участка.
Что учитывать при подборе ниппеля с двумя наружными резьбами
Подбор выполняется по размеру резьбы, стандарту присоединения и совместимости с соответствующей арматурой. Также стоит учитывать рабочее давление, материал системы и тип уплотнения, который будет использоваться при сборке узла. Для PVC-U систем желательно придерживаться единого стандарта арматуры по всей магистрали. Цена указана за 1 шт.
Габариты и посадочные размеры

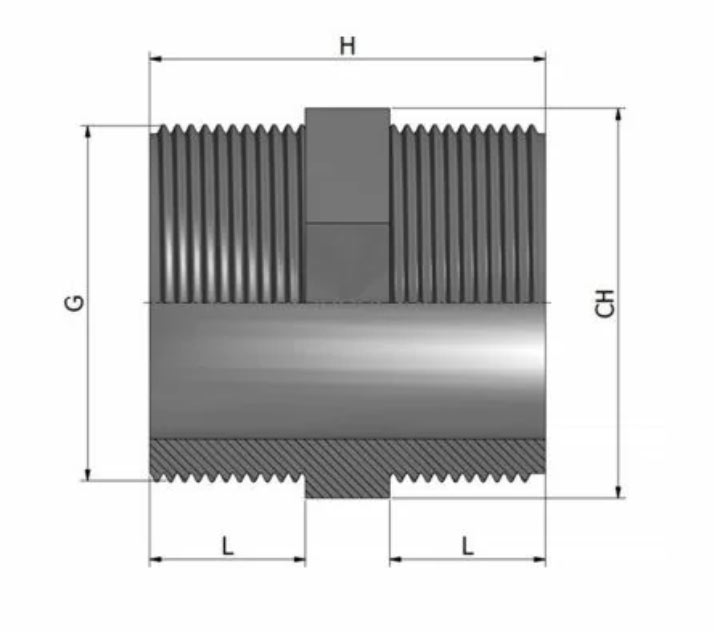

На чертеже показаны основные параметры детали для подбора и монтажа: G — размер резьбы, L min — минимальная длина резьбовой части, H — общая высота, CH — размер под ключ, PN — номинальное давление.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Ниппель переходной |
| Материал | PVC-U (непластифицированный ПВХ) |
| Тип соединения | Наружная резьба / наружная резьба |
| Тип резьбы | Трубная, согласно ISO 228-1 |
| Рабочее давление | 16 бар |
| Максимальная температура жидкости | До +60 °C |
| Цвет | Серый |
| Страна производства | Италия |
| Производитель | Effast |

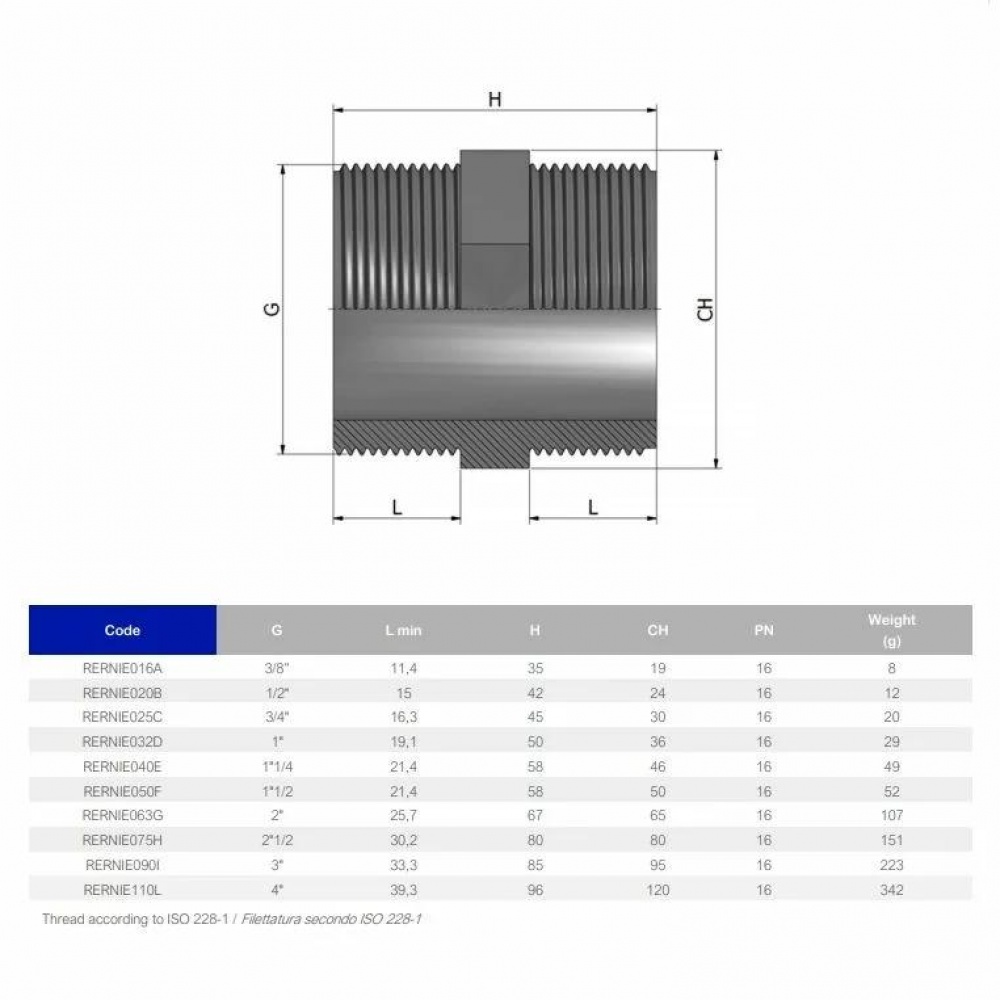

Размеры ниппеля Effast с наружной резьбой
| Код | G | L min | H | CH | PN | Вес, г |
|---|---|---|---|---|---|---|
| RERNIE016A | 3/8" | 11,4 | 35 | 19 | 16 | 8 |
| RERNIE020B | 1/2" | 15 | 42 | 24 | 16 | 12 |
| RERNIE025C | 3/4" | 16,3 | 45 | 30 | 16 | 20 |
| RERNIE032D | 1" | 19,1 | 50 | 36 | 16 | 29 |
| RERNIE040E | 1"1/4 | 21,4 | 58 | 46 | 16 | 49 |
| RERNIE050F | 1"1/2 | 21,4 | 58 | 50 | 16 | 52 |
| RERNIE063G | 2" | 25,7 | 67 | 65 | 16 | 107 |
| RERNIE075H | 2"1/2 | 30,2 | 80 | 80 | 16 | 151 |
| RERNIE090I | 3" | 33,3 | 85 | 95 | 16 | 223 |
| RERNIE110L | 4" | 39,3 | 96 | 120 | 16 | 342 |
Монтаж переходного ниппеля ПВХ
- проверить соответствие размеров резьбы с обеих сторон узла;
- подобрать совместимое уплотнение под конкретный тип соединения;
- закручивать ниппель без перекоса, контролируя правильную посадку резьбы;
- не перетягивать фитинг, чтобы не создать чрезмерную нагрузку на корпус PVC-U;
- после сборки проверить узел на герметичность под рабочим давлением.
