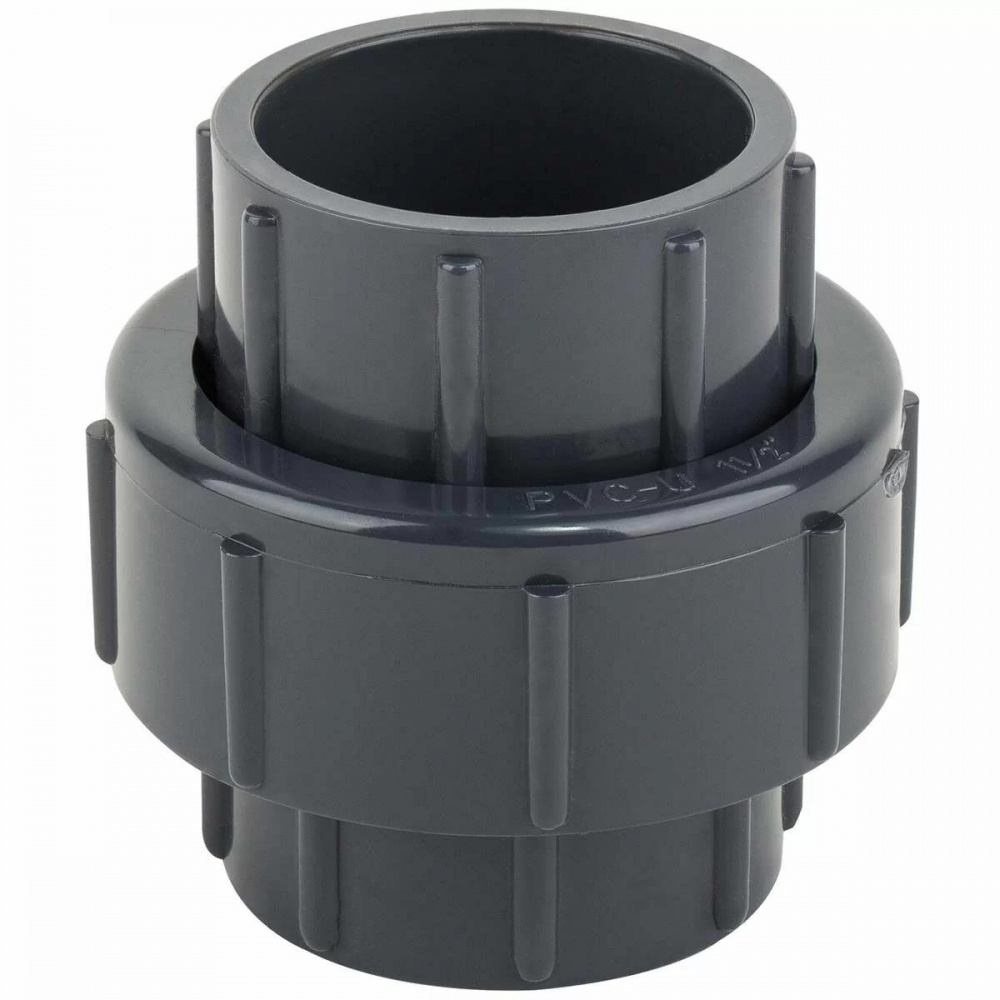

Назначение: сделать разъём в трубопроводе с клеевыми подключениями с двух сторон (клей–клей).
Где применяют разборную муфту клей–клей в бассейновых и технических линиях
- сервисные вставки в насосной, где важно быстро снять участок без переделки трассы;
- байпасные линии теплообменника и других агрегатов для удобной ревизии;
- участки перед фильтрами грубой очистки, где требуется доступ для обслуживания;
- места с плотной компоновкой, когда резка трубы неудобна;
- временные монтажные вставки на период настройки системы;
- ремонт магистрали без демонтажа длинного участка трубопровода.
Зачем нужен разъём в клеевой магистрали: практическая польза
Обычное клеевое соединение не рассчитано на разбор, поэтому при обслуживании часто приходится резать трубу и ставить новые вставки. Разборный узел даёт возможность открутить гайку, снять участок и выполнить сервис, не трогая клеевые соединения по линии. Это удобно в насосной, где доступ ограничен арматурой и оборудованием. Цена указана за 1 шт.
Как выбрать диаметр d под трубу: одинаковый размер с двух сторон
Размер выбирают по наружному диаметру ПВХ-трубы: d20, d25, d32, d40, d50, d63, d75, d90, d110. Оба клеевых конца одного размера, поэтому узел рассчитан на соединение труб одного Ø.
Технические характеристики PVC-U (Era)
| Материал | PVC-U (непластифицированный) |
| Тип узла | Разборный, клеевое подключение с двух сторон |
| Рабочая температура жидкости | до +60°C |
| Морозостойкость | до −15°C |
| Предел прочности при 23°C | 53 МН/м² |
| Временное сопротивление | 45 МПа |
| Удельная работа разрыва | 55 МН/м² |
| Модуль упругости (Юнга) | 3060 МПа |
| Коэффициент Пуассона | 0,35 |
| Плотность | 1,41 г/см³ |
| Цвет | Серый |

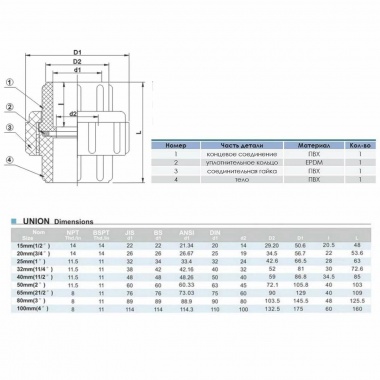

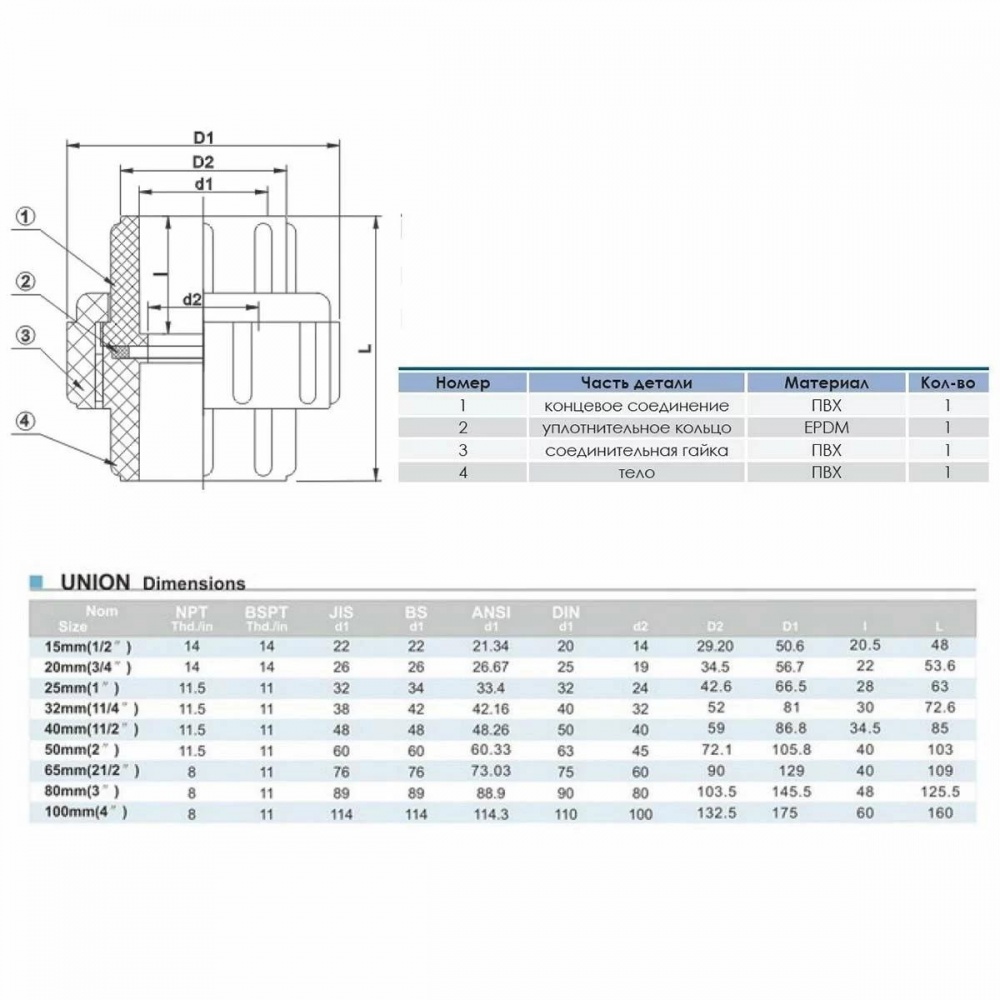

Размеры разборной муфты Era: таблица D1/d1/D2/d2/L/l
Обозначения: d1 — Ø трубы (мм), D1 — габарит корпуса; d2/D2 — размеры второй части; L — длина; l — глубина посадки. Единицы — мм.
| Диаметр, мм | D1 | d1 | D2 | d2 | L | l | Цвет |
|---|---|---|---|---|---|---|---|
| 20 | 50,6 | 20 | 29,2 | 14 | 48 | 20,5 | Серый |
| 25 | 56,7 | 25 | 34,5 | 19 | 53,6 | 22 | Серый |
| 32 | 66,5 | 32 | 42,6 | 24 | 63 | 28 | Серый |
| 40 | 81 | 40 | 52 | 32 | 72,6 | 30 | Серый |
| 50 | 86,8 | 50 | 59 | 40 | 85 | 34,5 | Серый |
| 63 | 105,8 | 63 | 72,1 | 45 | 103 | 40 | Серый |
| 75 | 129 | 75 | 90 | 60 | 109 | 40 | Серый |
| 90 | 145,5 | 90 | 103,5 | 80 | 125,5 | 48 | Серый |
| 110 | 175 | 110 | 132,5 | 100 | 160 | 60 | Серый |
Монтаж разборной муфты клей–клей: пошагово
- Подготовьте трубы: ровный рез, фаска, чистая кромка без заусенцев.
- Соберите “всухую” и отметьте глубину посадки с обеих сторон.
- Обезжирьте трубу и раструбы, дождитесь высыхания.
- Нанесите клей для PVC-U, вставьте трубы до меток и удерживайте 10–20 секунд.
- Подтяните накидную гайку до плотного прижима уплотнения без перетяжки.
- Для разборки перекройте воду, сбросьте давление и открутите гайку — клеевые части остаются на трубе.
- Тип детали
- Муфта разборная
- Диаметр
- 25 - 110 мм
- Максимальное рабочее давление
- 10 bar
- Цвет
- Серый
- Рабочая температура
- до 60 ºС
- Материал
- ПВХ
- Соединение
- Клеевое
- Торговая марка
- Era
- Страна производитель
- Китай
