Назначение и особенности
Муфта с РН используется для создания резьбового соединения на участке ПВХ трубопровода. Она позволяет подключить фитинг с внутренней резьбой (РВ) — клапан, переходник, манометр, насосную арматуру и т.п.

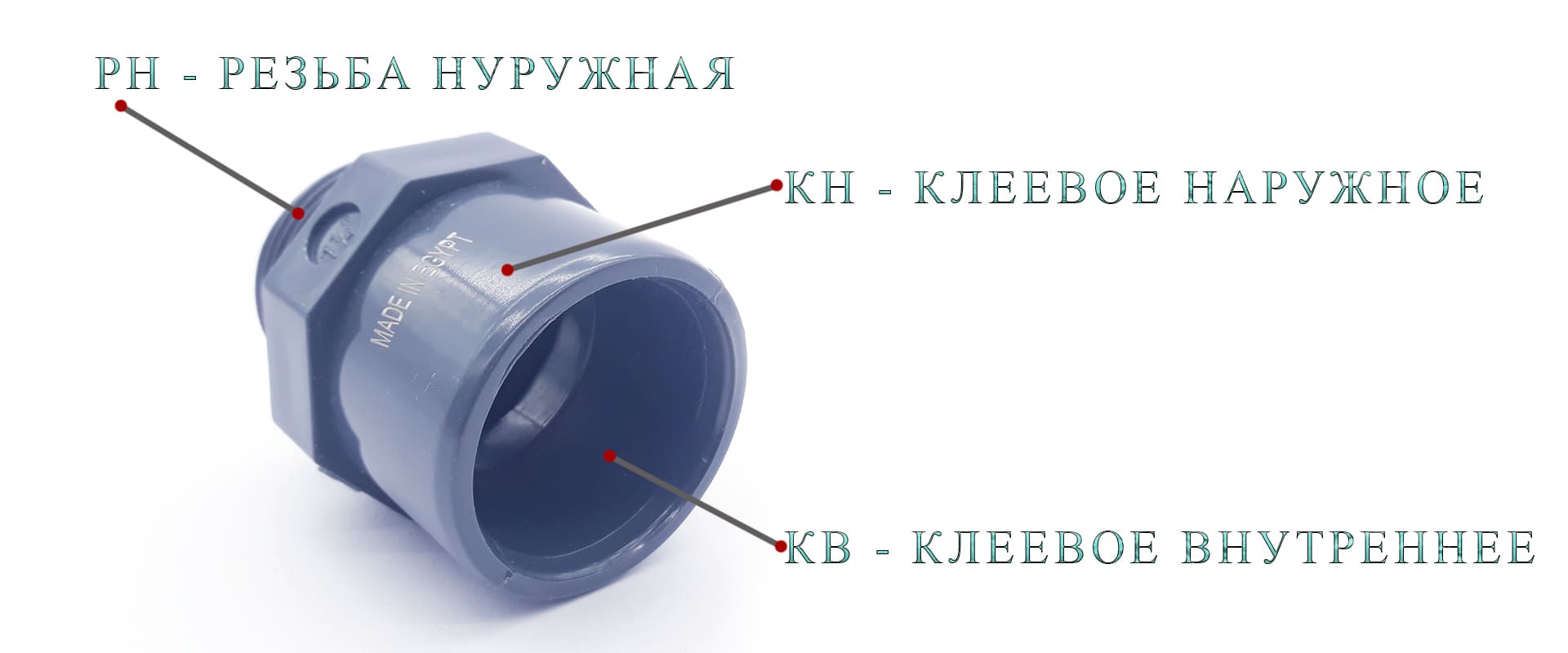

Важно! Муфту можно вклеить напрямую в трубу или соединить с другой муфтой по наружному диаметру. Обозначения в характеристиках:
- КВ — соединение с трубой
- КН — соединение с фитингом по наружному диаметру
- РН — наружная резьба, указывается в дюймах
Для правильного монтажа используйте рекомендованный клей и очиститель. Ознакомьтесь с инструкцией в технической документации.
Как купить муфту ПВХ с наружной резьбой?
Выберите нужный диаметр в таблице ниже. Укажите количество, используя кнопки «+» и «–» — цена пересчитается автоматически. После этого товар будет добавлен в корзину с учетом вашего выбора.
Фитинги Omega широко используются в пищевой, фармацевтической, хозяйственной и промышленной сферах, особенно там, где требуется прочное и герметичное соединение.
Клей и очиститель для монтажа доступны в этой же категории.
Технические характеристики ПВХ муфт с наружной резьбой
| Артикул | Наименование | КВ (мм) | КН (мм) | Резьба (дюймы) |
|---|---|---|---|---|
| AD12M020B | Муфта, РН | 20 | 25 | 1/2" |
| AD12025C | Муфта, РН | 25 | 32 | 3/4" |
| AD12M025D | Муфта, РН | 25 | 32 | 1" |
| AD12M032C | Муфта, РН | 32 | 40 | 3/4" |
| AD12M032D | Муфта, РН | 32 | 40 | 1" |
| AD12M040E | Муфта, РН | 40 | 50 | 1 1/4" |
| AD12M040F | Муфта, РН | 40 | 50 | 1 1/2" |
| AD12M050F | Муфта, РН | 50 | 63 | 1 1/2" |
| AD12M050G | Муфта, РН | 50 | 63 | 2" |
| AD12M063F | Муфта, РН | 63 | 75 | 1 1/2" |
| AD12M063G | Муфта, РН | 63 | 75 | 2" |
| AD12M075G | Муфта, РН | 75 | 90 | 2" |
| AD12M075H | Муфта, РН | 75 | 90 | 2 1/2" |
| AD12M075I | Муфта, РН | 75 | 90 | 3" |
| AD12M090H | Муфта, РН | 90 | 110 | 2 1/2" |
| AD12M090I | Муфта, РН | 90 | 110 | 3" |
Монтаж муфты с наружной резьбой
Перед установкой очистите гладкую часть от грязи и заусенцев. При необходимости снимите фаску с помощью наждачной бумаги или шабера.
Обезжирьте внутреннюю часть муфты и внешнюю часть трубы очистителем для ПВХ. Он испарится за несколько секунд и подготовит поверхность к склеиванию.
Нанесите клей равномерным слоем: больше на трубу, меньше на муфту. Вставьте трубу до упора и поверните на четверть оборота.
Важно: не наносите клей на резьбовую часть. Для герметичности используйте фум-ленту или герметик, предназначенный для пластика.
- Тип детали
- Муфта КВ-РН
- Диаметр
- 20 - 110 мм
- Максимальное рабочее давление
- 16 bar
- Цвет
- Серый
- Рабочая температура
- до 60 ºС
- Материал
- ПВХ
- Соединение
- Клеевое
- Торговая марка
- Omega
- Страна производитель
- Египет
