Назначение и особенности

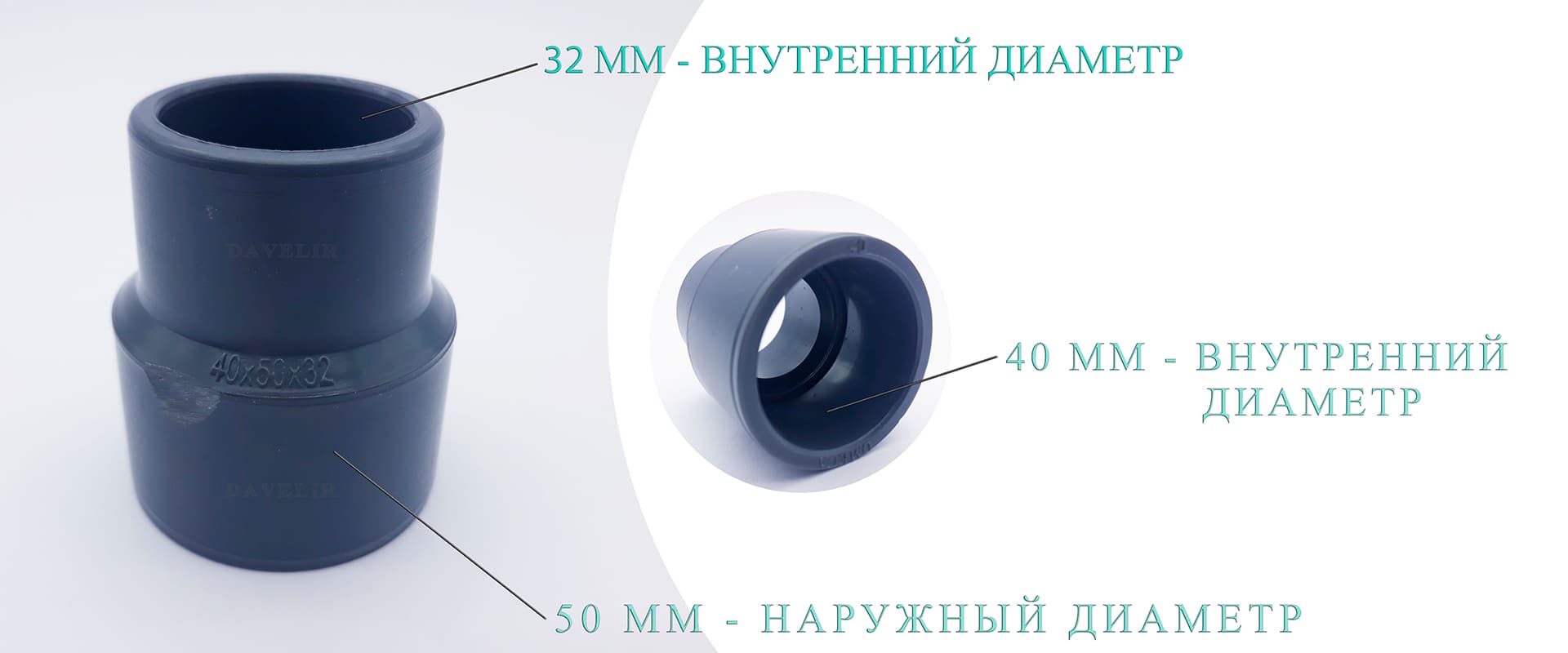

Такие муфты используются для перехода между трубами с разным наружным диаметром. Тип соединения называется труба–труба, поскольку каждая сторона муфты рассчитана на вклеивание трубы.
Особенность конструкции Omega — наружная часть редуктора (КН), которая позволяет соединяться с фитингами:
- Клеевыми муфтами (КВ–КВ)
- Муфтами с наружной или внутренней резьбой (РН–КВ, РВ–КВ)
- Углами, тройниками, кранами
- Разборными соединениями (американками)
Важно: переходная муфта не вставляется внутрь трубы. Она предназначена для вклеивания труб с обеих сторон и установки в фитинги с внутренним клеевым соединением.
Инструкция по монтажу
Перед установкой зачистите и обезжирьте торцы трубы и внутреннюю поверхность фитинга с помощью специального очистителя. Нанесите клей равномерным слоем на обе части (на трубу и на муфту), вставьте трубу до упора и поверните на четверть оборота. Удалите излишки клея и дайте соединению застыть минимум 2 часа.
Технические характеристики редукционных муфт Omega
| Артикул | Наименование | КВ, мм | КН, мм | КВ, мм | Температура, max |
|---|---|---|---|---|---|
| RP20M032B | Редукция | 25 | 32 | 20 | до 60 °C |
| RP20M040B | Редукция | 32 | 40 | 20 | до 60 °C |
| RP20M040C | Редукция | 32 | 40 | 25 | до 60 °C |
| RP20M050B | Редукция | 40 | 50 | 20 | до 60 °C |
| RP20M050C | Редукция | 40 | 50 | 25 | до 60 °C |
| RP20M050D | Редукция | 40 | 50 | 32 | до 60 °C |
| RP20M063C | Редукция | 50 | 63 | 25 | до 60 °C |
| RP20M063D | Редукция | 50 | 63 | 32 | до 60 °C |
| RP20M063E | Редукция | 50 | 63 | 40 | до 60 °C |
| RP20075E | Редукция | 63 | 75 | 40 | до 60 °C |
| RP20M075F | Редукция | 63 | 75 | 50 | до 60 °C |
| RP20M090F | Редукция | 75 | 90 | 50 | до 60 °C |
| RP20M090G | Редукция | 75 | 90 | 63 | до 60 °C |
| RP20M110F | Редукция | 90 | 110 | 50 | до 60 °C |
| RP20M110G | Редукция | 90 | 110 | 63 | до 60 °C |
| RP20M110H | Редукция | 90 | 110 | 75 | до 60 °C |
- Тип детали
- Муфта редукционная
- Диаметр
- 20 - 110 мм
- Максимальное рабочее давление
- 16 bar
- Цвет
- Серый
- Рабочая температура
- до 60 ºС
- Материал
- ПВХ
- Соединение
- Клеевое
- Торговая марка
- Omega
- Страна производитель
- Египет
