Где используют муфту клей–внутренняя резьба в бассейне и водоснабжении
- подключение арматуры и узлов с наружной резьбой (штуцер, переход, датчик, сервисный отвод);
- обвязка бассейна: точки подключения дозирования, байпасов, вспомогательных линий;
- технические водяные линии, где часть системы выполнена на резьбе и нужен переход на ПВХ;
- места, где важна разборность — резьбу можно открутить при замене узла.
Зачем нужна внутренняя резьба
- Под “наружную” резьбу — удобно подключать готовые узлы и фитинги.
- Сервис без переделки магистрали — разъединение по резьбе, клейовые стыки остаются на месте.
- Компактная обвязка — меньше лишних переходов и лишней длины в насосной.
Как выбрать: Ø трубы и резьба G
Смотрите два параметра: диаметр ПВХ-трубы (мм) под вклейку и резьба G (дюймы) — внутренняя. Ориентируйтесь по таблице размеров. Цена указана за 1 шт.

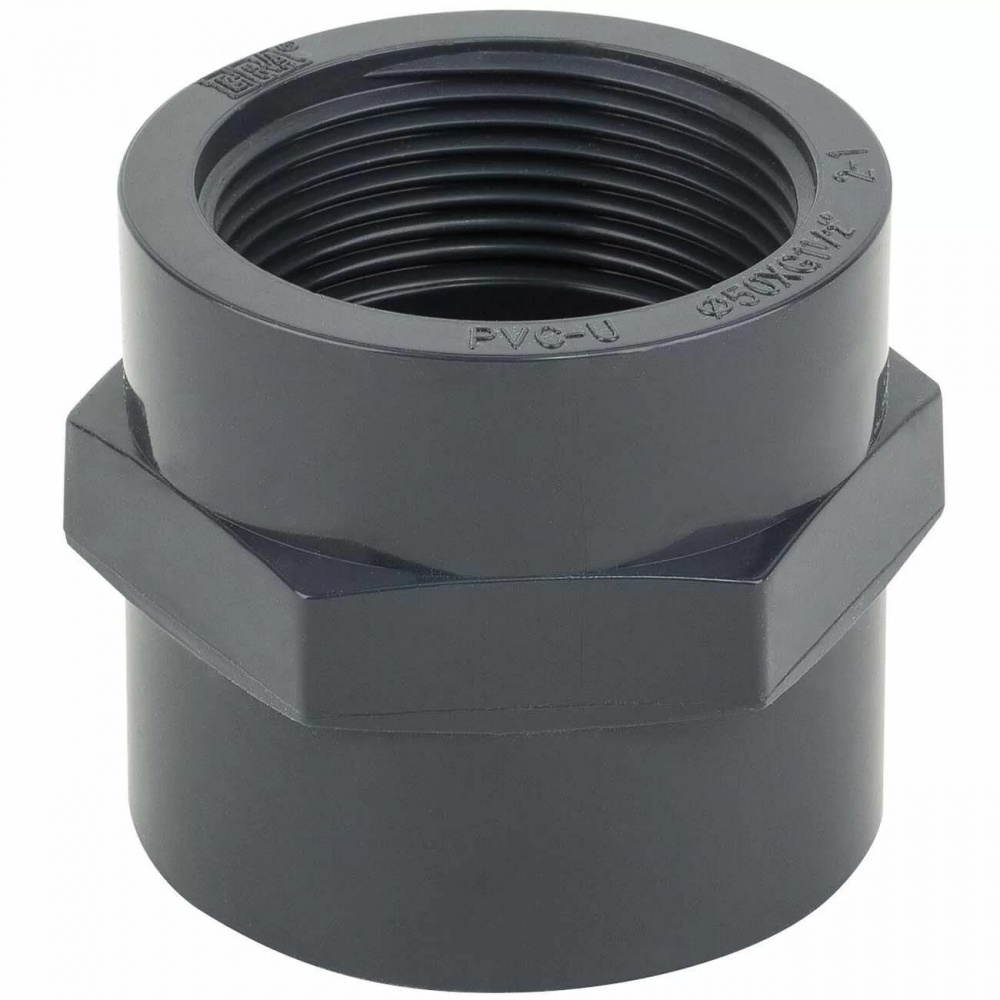

Технические характеристики муфты Era клей–ВР
| Тип | Муфта переходная (клей–внутренняя резьба) |
| Соединение | Клеевое + резьбовое (ВР) |
| Назначение | ПВХ труба ↔ элемент с наружной резьбой |
| Материал | PVC-U (ПВХ) |
| Температура среды | до +60°C |
| Цвет | Серый |
| Производитель | Era |
| Продажа | 1 шт. |

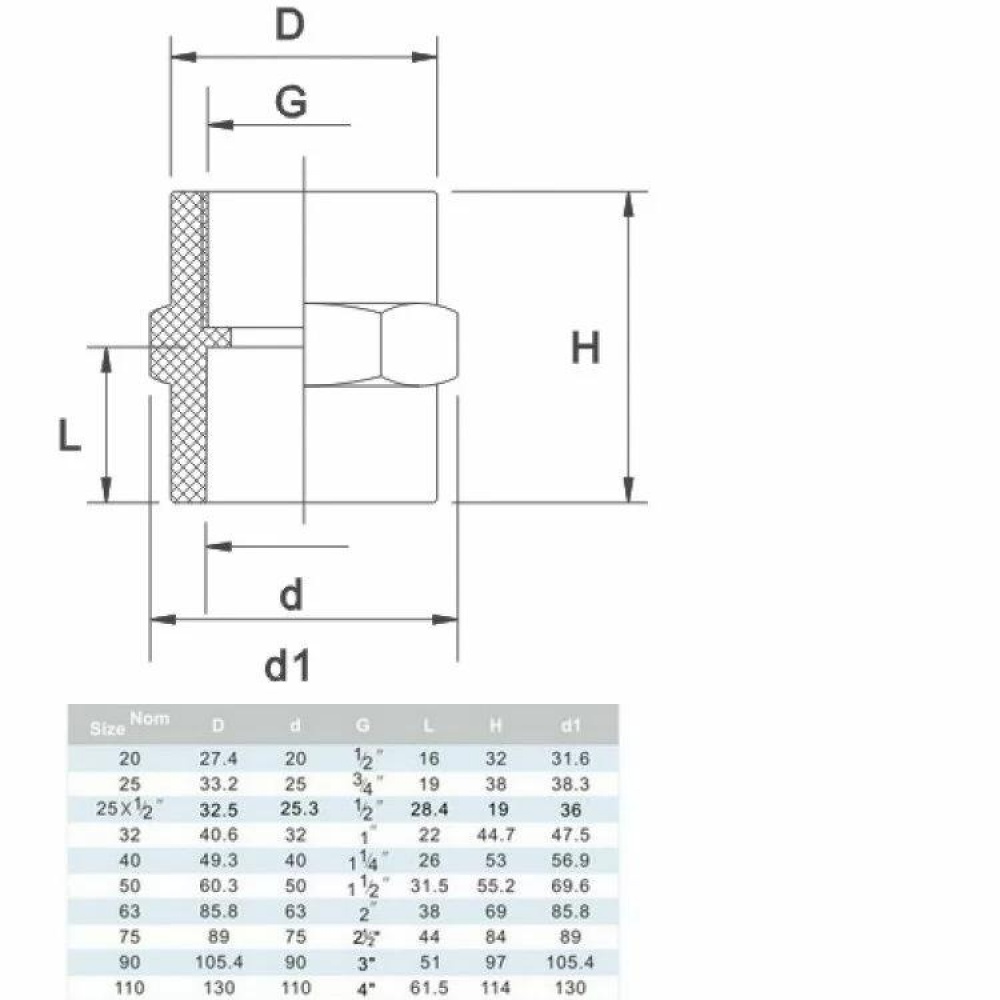

Размеры: D / d / G / L / H / d1
D — наружный диаметр корпуса, d — посадка под трубу, G — внутренняя резьба (дюймы), L — монтажная длина, H — высота, d1 — диаметр резьбовой части.
| Ø трубы, мм | D | d | G (ВР) | L | H | d1 | Цвет |
|---|---|---|---|---|---|---|---|
| 20 | 27.2 | 20 | 1/2" | 16 | 32 | 31.6 | Серый |
| 25 | 33.2 | 25 | 3/4" | 19 | 38 | 38.3 | Серый |
| 25×1/2" | 32.5 | 25.3 | 1/2" | 28.4 | 19 | 36 | Серый |
| 32 | 40.6 | 32 | 1" | 22 | 44.7 | 47.5 | Серый |
| 40 | 49.3 | 40 | 1 1/4" | 26 | 53 | 56.9 | Серый |
| 50 | 60.3 | 50 | 1 1/2" | 31.5 | 55.2 | 69.6 | Серый |
| 63 | 85.8 | 63 | 2" | 38 | 69 | 85.8 | Серый |
| 75 | 89.0 | 75 | 2 1/2" | 44 | 84 | 89 | Серый |
| 90 | 105.4 | 90 | 3" | 51 | 97 | 105.4 | Серый |
| 110 | 130 | 110 | 4" | 61.5 | 114 | 130 | Серый |
Монтаж клей–резьба
- Примерьте узел “насухо” и убедитесь, что резьбовой конец не упирается в соседние детали.
- С клеевой стороны снимите фаску, очистите и обезжирьте поверхности.
- Нанесите клей для ПВХ на трубу и раструб, соедините без перекоса до упора.
- Резьбу уплотните (лента/нить/паста по ситуации) и затяните без чрезмерного усилия.
- После полимеризации клея выполните проверку на герметичность.
Основные характеристики
- Тип детали
- Муфта КВ-РВ
- Диаметр
- 20 - 110 мм
- Максимальное рабочее давление
- 10 bar
- Цвет
- Серый
- Рабочая температура
- до 60 ºС
- Материал
- ПВХ
- Соединение
- Клеевое
Дополнительно
- Торговая марка
- Era
- Страна производитель
- Китай
