Назначение: переход с большего резьбового размера на меньший или согласование разных резьбовых подключений в сервисном и монтажном узле.
Фитинг изготовлен из PVC-U, поэтому устойчив к влаге, коррозии и подходит для работы в напорных системах. Сочетание наружной и внутренней резьбы позволяет собрать аккуратный узел там, где нужно изменить размер присоединения арматуры, форсунки, датчика или вспомогательного элемента без переделки всей схемы.

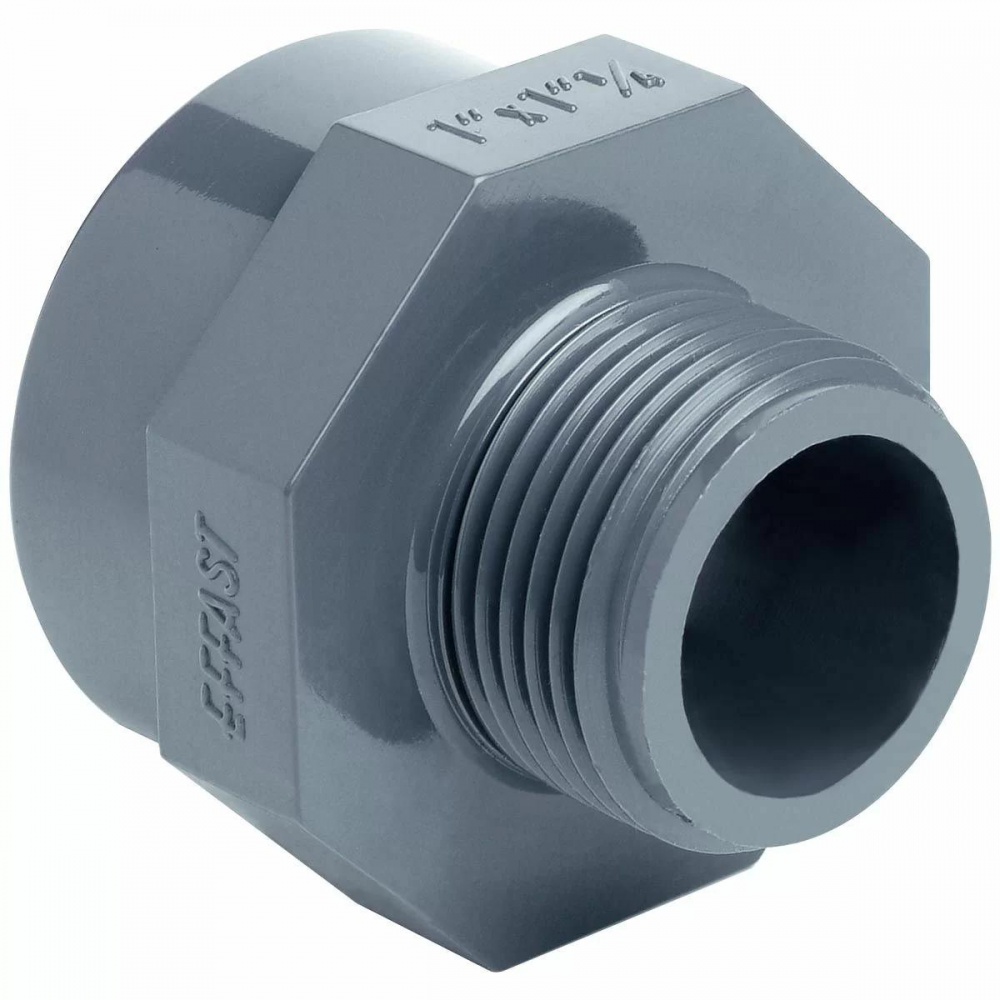

Редукционная муфта Effast для перехода между разными резьбовыми размерами
- для изменения размера резьбового подключения в одном узле;
- для бассейновой обвязки и систем водоподготовки;
- для сервисных, монтажных и вспомогательных контуров;
- для компактной сборки без лишних вставок;
- для напорных PVC-U систем.

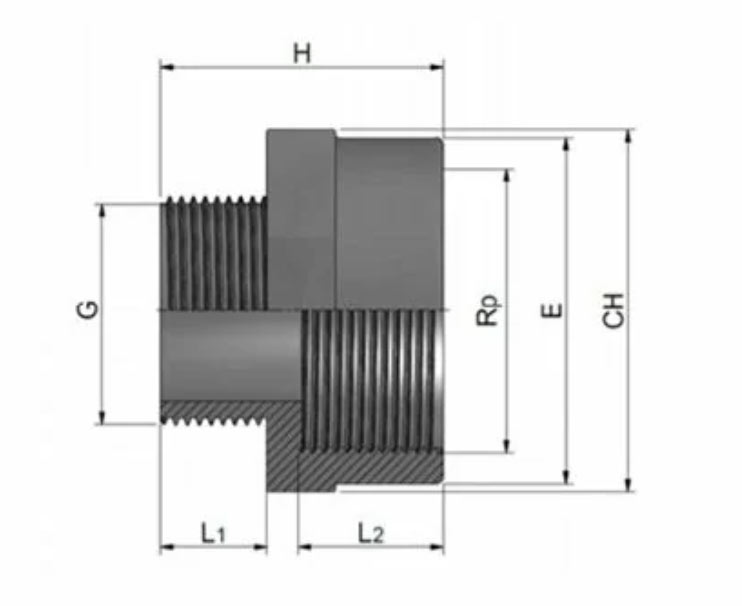

Чертеж и размеры
G — размер наружной резьбы, Rp — размер внутренней резьбы, L1 и L2 — длина резьбовых частей, H — общая длина, E — наружный габарит корпуса, CH — размер под ключ. Эти параметры учитывают при подборе фитинга под конкретный узел.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Редукционная муфта |
| Материал | PVC-U |
| Тип присоединения | Наружная резьба / внутренняя резьба |
| Рабочее давление | 16 бар |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Функция | Переход между разными резьбовыми размерами |
| Монтаж | Резьбовое соединение |
| Производитель | Effast |
| Цвет | Тёмно-серый |

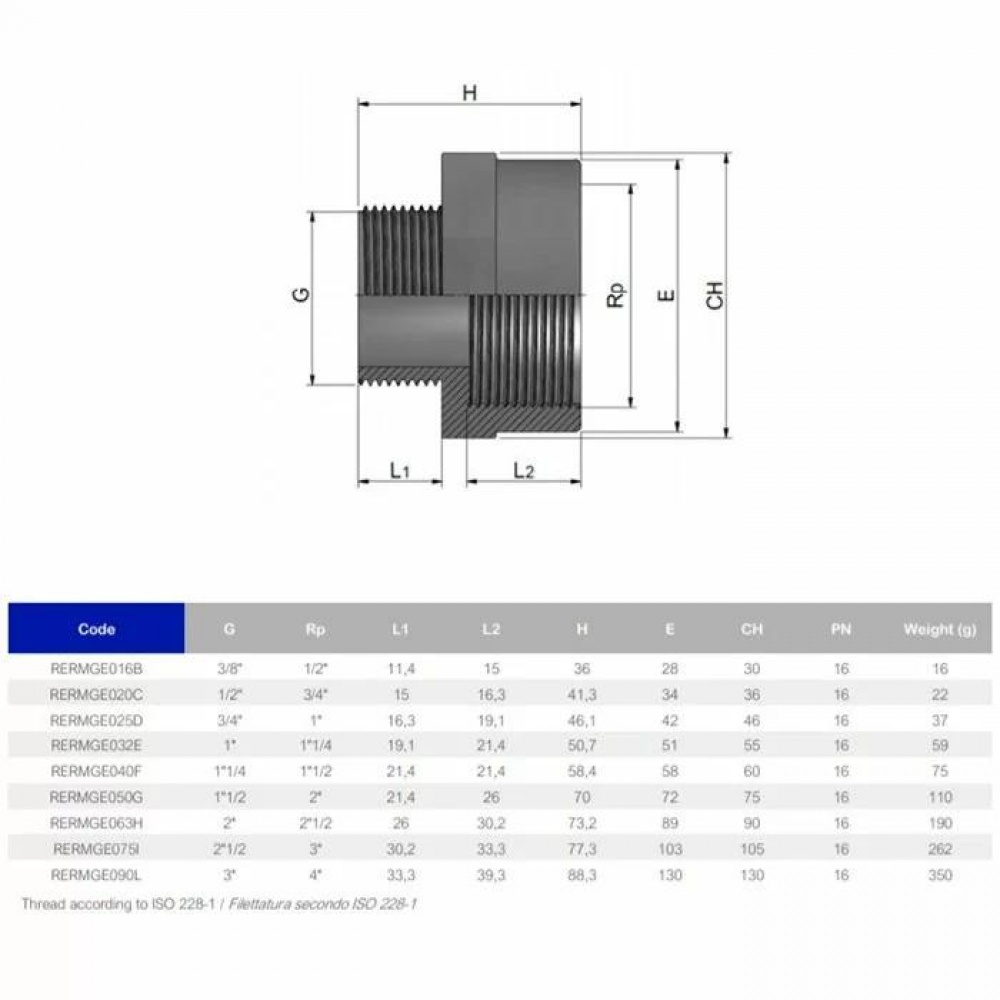

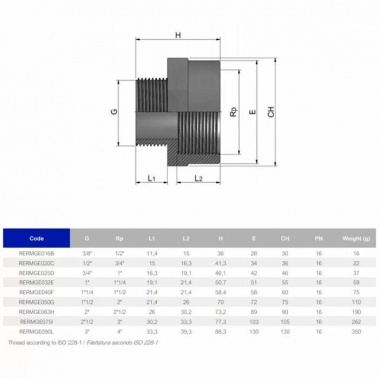

Размеры редукционной муфты Effast
| Код | G | Rp | L1, мм | L2, мм | H, мм | E, мм | CH, мм | PN, бар | Вес, г |
|---|---|---|---|---|---|---|---|---|---|
| RERMGE016B | 3/8" | 1/2" | 11,4 | 15 | 36 | 28 | 30 | 16 | 16 |
| RERMGE020C | 1/2" | 3/4" | 15 | 16,3 | 41,3 | 34 | 36 | 16 | 22 |
| RERMGE025D | 3/4" | 1" | 16,3 | 19,1 | 46,1 | 42 | 46 | 16 | 37 |
| RERMGE032E | 1" | 1"1/4 | 19,1 | 21,4 | 50,7 | 51 | 55 | 16 | 59 |
| RERMGE040F | 1"1/4 | 1"1/2 | 21,4 | 21,4 | 58,4 | 58 | 60 | 16 | 75 |
| RERMGE050G | 1"1/2 | 2" | 21,4 | 26 | 70 | 72 | 75 | 16 | 110 |
| RERMGE063H | 2" | 2"1/2 | 26 | 30,2 | 73,2 | 89 | 90 | 16 | 190 |
| RERMGE075I | 2"1/2 | 3" | 30,2 | 33,3 | 77,3 | 103 | 105 | 16 | 262 |
| RERMGE090L | 3" | 4" | 33,3 | 39,3 | 88,3 | 130 | 130 | 16 | 350 |
Как подобрать редукционную муфту
При подборе нужно учитывать оба резьбовых размера: наружный и внутренний. Важно заранее понимать, какой именно элемент вкручивается в муфту и в какой узел она монтируется, чтобы избежать ошибки с диаметром и типом присоединения. Цена указана за 1 шт.
Монтаж в резьбовой узел
- Проверьте соответствие наружной и внутренней резьбы нужному узлу.
- Подготовьте резьбовые части к сборке.
- Используйте подходящий уплотнительный материал.
- Вкрутите деталь без перекоса и без чрезмерного усилия.
- Подключите следующий элемент во внутреннюю резьбу муфты.
- После запуска системы проверьте узел на герметичность.
