Назначение: переход с клеевого PVC-U трубопровода на узел с наружной резьбой с возможностью разборки для сервиса, замены или ревизии.
Конструкция состоит из разборного корпуса, накидной гайки и уплотнительного элемента. Со стороны трубопровода муфта вклеивается в PVC-U линию, а со стороны подключения имеет внутреннюю резьбу для монтажа крана, ниппеля, форсунки, датчика или другого резьбового элемента. Такой формат особенно удобен там, где оборудование нужно периодически снимать для обслуживания или замены.

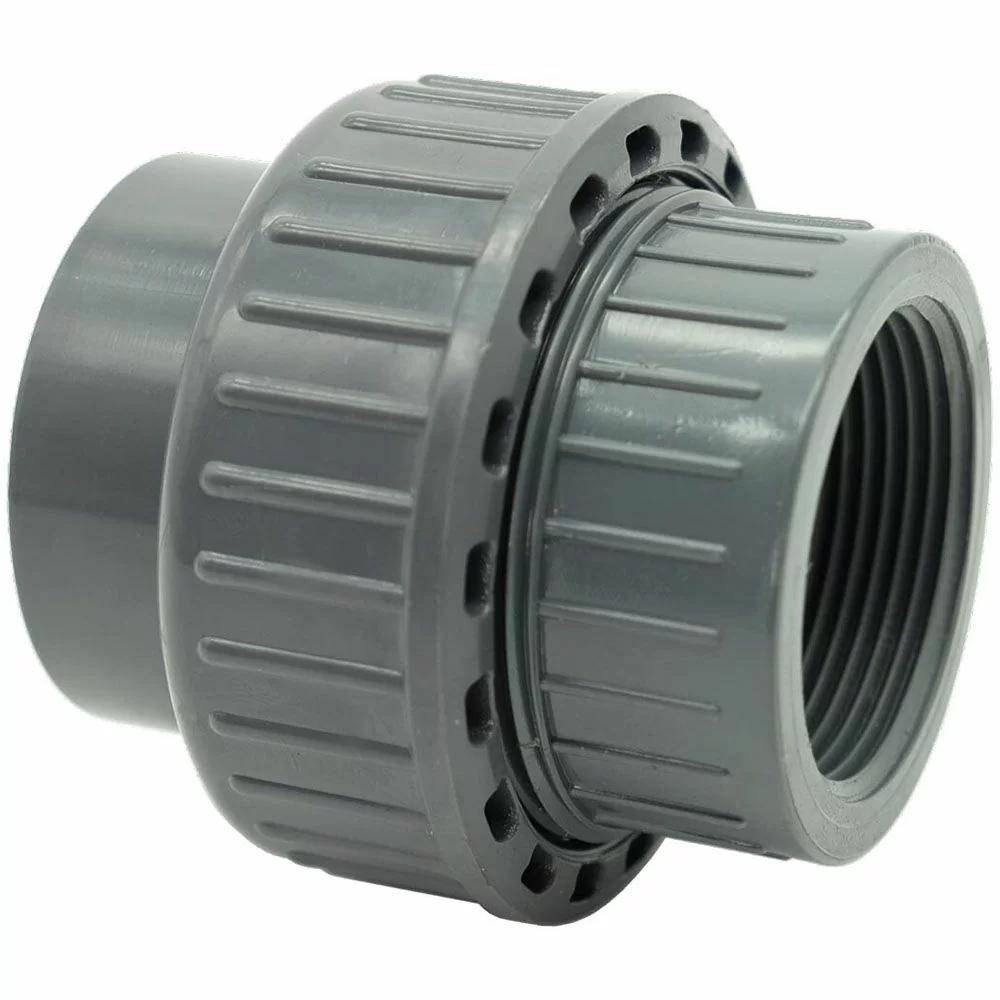

Разборная муфта Effast с внутренней резьбой для сервисных и монтажных узлов
- для перехода с клеевого соединения на наружную резьбу;
- для подключения арматуры и оборудования с возможностью демонтажа;
- для бассейновой обвязки и систем водоподготовки;
- для технических трубопроводов из PVC-U;
- для узлов, где важно быстрое сервисное разъединение.

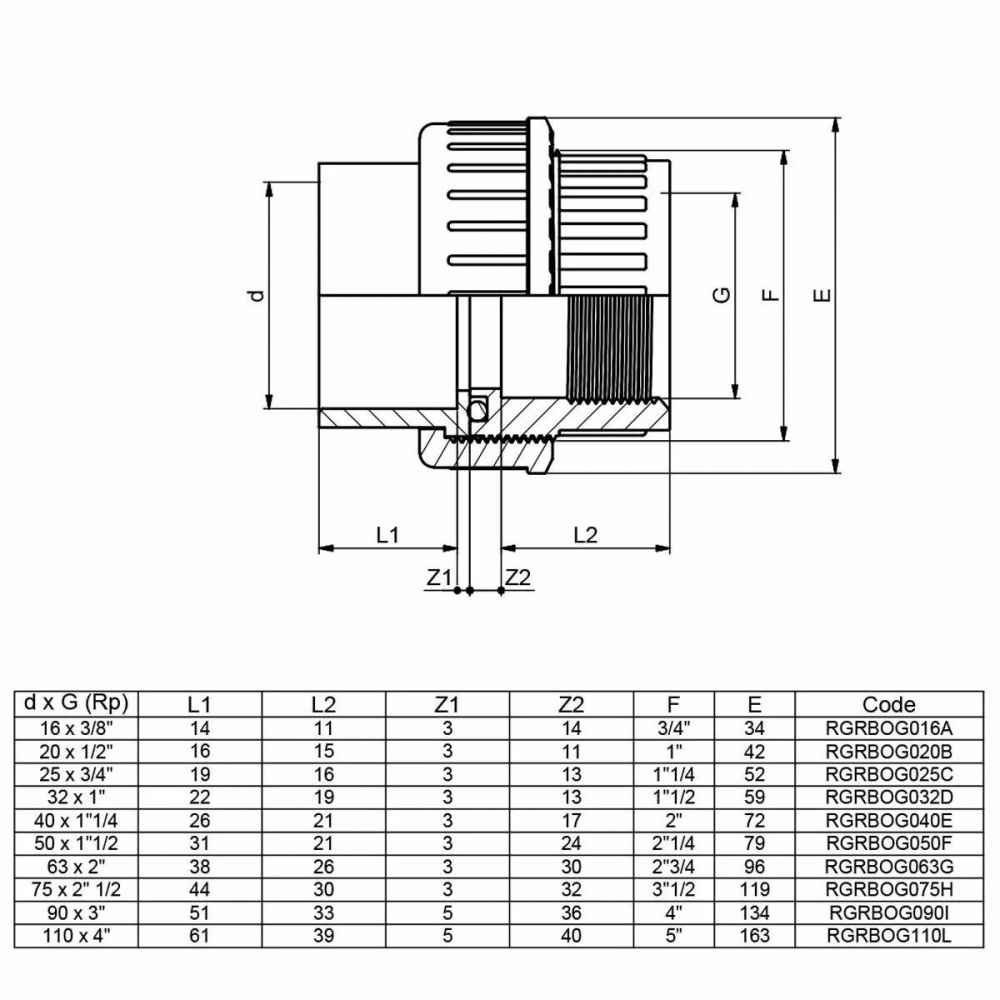

Чертеж и размеры разборной муфты Effast
d — клеевой диаметр под трубу, Rp — размер внутренней резьбы, L — монтажная длина, H — общая высота, CH — размер под ключ. Эти параметры учитывают при подборе фитинга под конкретный узел.
Технические характеристики разборной муфты с внутренней резьбой
| Параметр | Значение |
|---|---|
| Тип изделия | Разборная муфта с внутренней резьбой |
| Материал корпуса | PVC-U |
| Тип присоединения | Клеевое / внутренняя резьба |
| Функция | Переход с трубы на резьбовой узел с возможностью разборки |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Особенность конструкции | Накидная гайка для быстрого демонтажа узла |
| Совместимые элементы | Краны, ниппели, переходники, датчики, форсунки |
| Монтаж | Вклеивание в трубу + резьбовое подключение наружного элемента |
| Производитель | Effast |
| Цвет | Тёмно-серый |
Размеры разборной муфты Effast с внутренней резьбой
| Код | DxG, мм/дюйм | L1, мм | L2, мм | Z1, мм | Z2, мм | F, дюйм | E, мм | Макс. давление, bar |
|---|---|---|---|---|---|---|---|---|
| RDRBOG016A | 16x3/8 | 14 | 11.4 | 3 | 13.6 | 3/4 | 34 | 16 |
| RDRBOG020B | 20x1/2 | 16 | 15.0 | 3 | 11.0 | 1 | 42 | 16 |
| RDRBOG025C | 25x3/4 | 19 | 16.3 | 3 | 12.7 | 1-1/4 | 52 | 16 |
| RDRBOG032D | 32x1 | 22 | 19.1 | 3 | 12.9 | 1-1/2 | 59 | 16 |
| RDRBOG040E | 40x1-1/4 | 26 | 21.4 | 3 | 16.6 | 2 | 72 | 16 |
| RDRBOG050F | 50x1-1/2 | 31 | 21.4 | 3 | 23.6 | 2-1/4 | 79 | 16 |
| RDRBOG063G | 63x2 | 38 | 25.7 | 3 | 30.3 | 2-3/4 | 96 | 16 |
| RDRBOG075H | 75x2-1/2 | 44 | 30.2 | 3 | 31.8 | 3-1/2 | 119 | 16 |
| RDRBOG090I | 90x3 | 51 | 33.3 | 5 | 35.7 | 4 | 134 | 16 |
| RDRBOG110L | 110x4 | 61 | 39.3 | 5 | 39.7 | 5 | 163 | 16 |
Как работает разборная муфта с внутренней резьбой в PVC-U системе
Одна сторона фитинга вклеивается в трубу или клеевой узел, а вторая принимает элемент с наружной резьбой. За счёт разборной конструкции можно отсоединить подключенную арматуру или оборудование без демонтажа всей магистрали. Это особенно удобно в насосных, сервисных и контрольных узлах, где нужен регулярный доступ к деталям.
Подбор разборной муфты Effast под трубу и резьбовое подключение
При выборе нужно учитывать клеевой диаметр со стороны трубопровода и размер наружной резьбы элемента, который будет вкручиваться в муфту. Также важно оценить место монтажа, чтобы разборный узел оставался доступным для дальнейшего обслуживания. Цена указана за 1 шт.
Монтаж разборной муфты с внутренней резьбой
- Подберите фитинг по диаметру трубы и размеру наружной резьбы подключаемого элемента.
- Подготовьте трубу и клеевую часть муфты к сборке.
- Выполните вклеивание в PVC-U линию с помощью соответствующего клея.
- После сборки вкрутите во внутреннюю резьбу нужный элемент с уплотнением.
- Подтяните разборный узел без чрезмерного усилия.
- После запуска проверьте герметичность и убедитесь, что узел остаётся доступным для сервиса.
