Назначение: собрать разборное соединение в участке, который может требовать периодического обслуживания, замены арматуры или снятия оборудования.

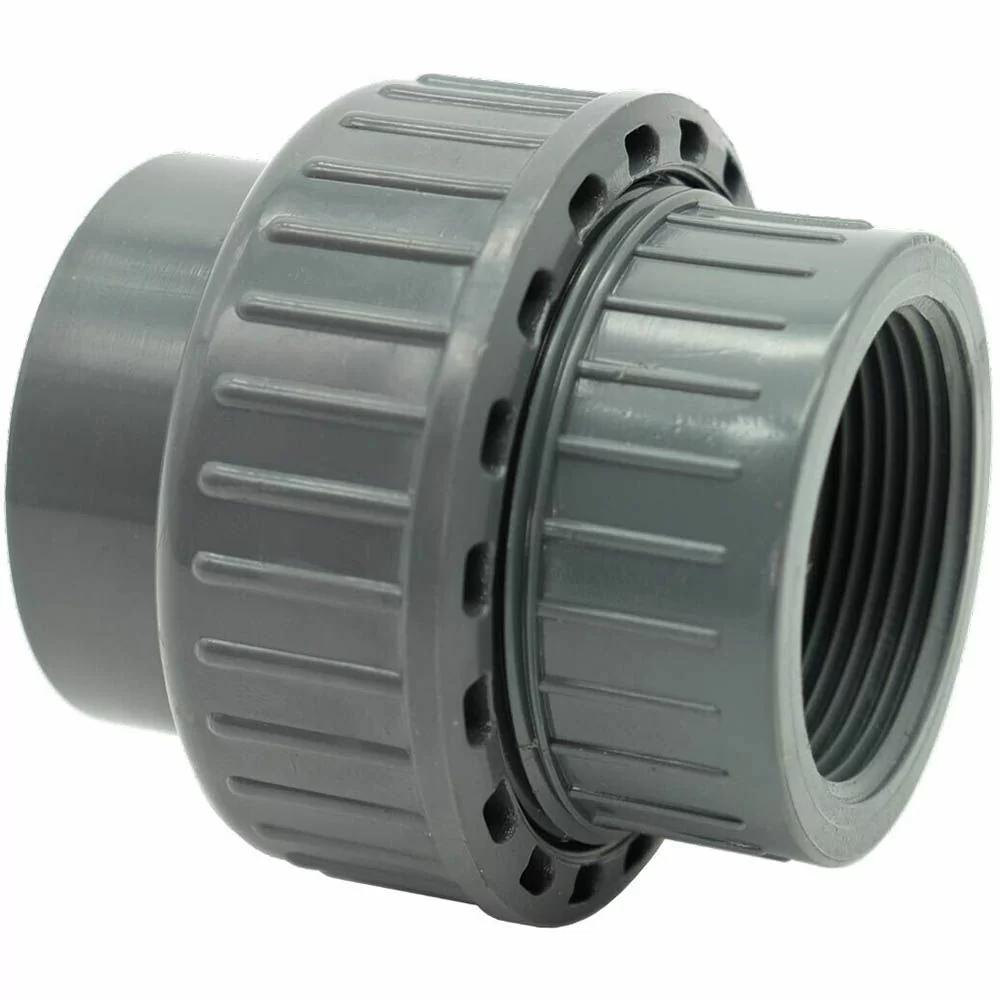

Разборная муфта с внутренней резьбой для обслуживаемых узлов
В отличие от жёсткого неразъёмного соединения, такая муфта позволяет снять нужный участок без разрезания трубопровода. Это удобно там, где в линии установлены краны, насосы, фильтрационные элементы, дозирующее оборудование и другие компоненты, которые могут сниматься для ревизии или замены.
Где такая муфта особенно удобна
Чаще всего её ставят в бассейновой обвязке, в системах водоподготовки, на сервисных участках с арматурой и в технических трубопроводах из PVC-U. Она полезна в тех местах, где нужно сохранить разборность соединения и получить доступ к оборудованию без лишних работ по месту.

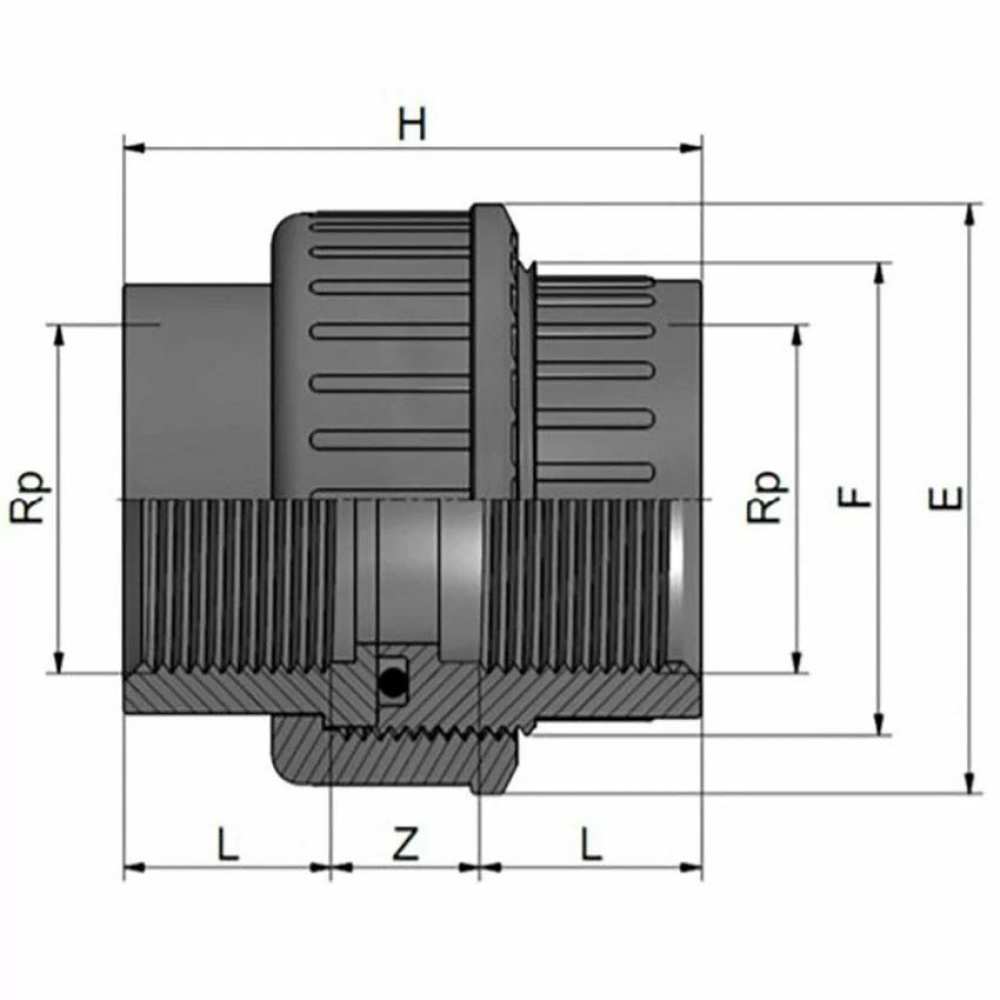

Чертёж и размеры
G — размер внутренней резьбы, L — монтажная длина, Z — рабочий отступ, F — размер под ключ, E — наружный габарит корпуса. Эти параметры нужны для проверки совместимости узла перед монтажом.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Разборная муфта |
| Материал корпуса | PVC-U |
| Тип присоединения | Внутренняя резьба / внутренняя резьба |
| Максимальное рабочее давление | До 16 бар |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Стойкость | К влаге, коррозии и многим рабочим средам |
| Монтаж | Разборное резьбовое соединение |
| Производитель | Effast |
| Цвет | Серый |

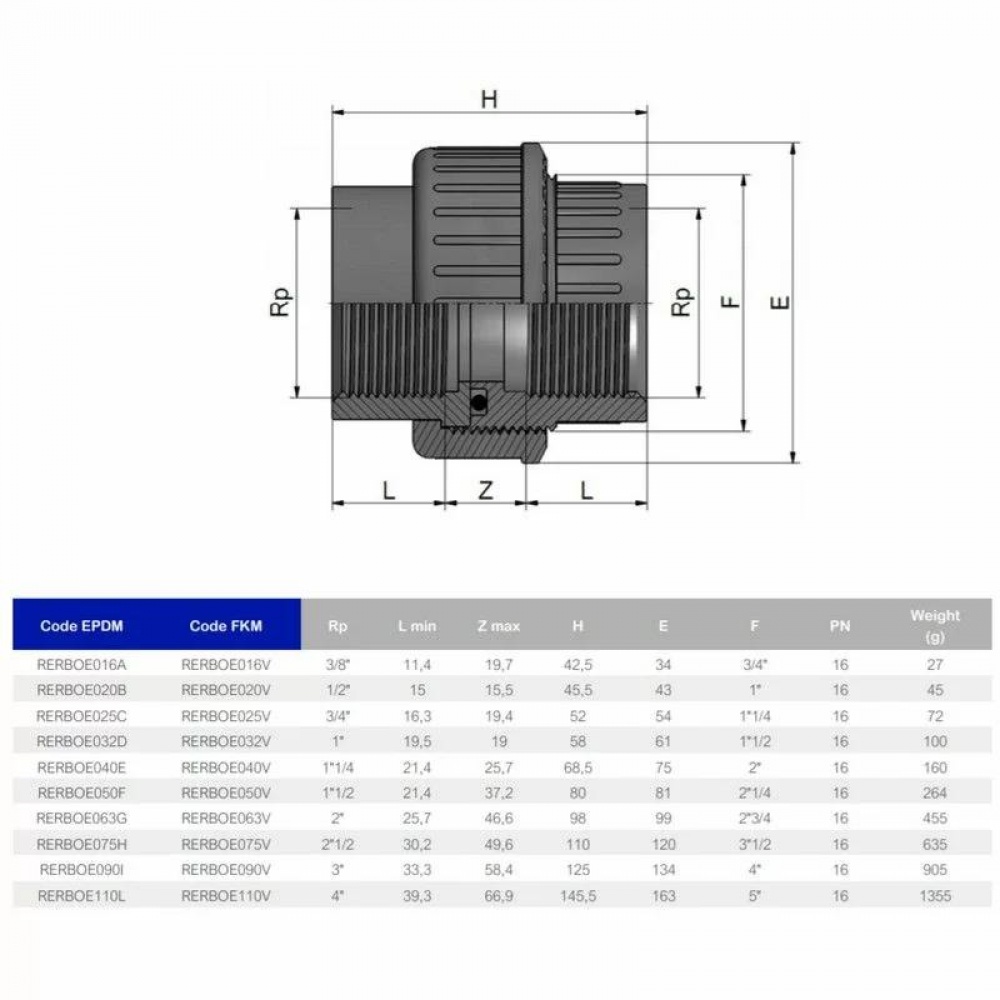

Размеры разборной муфты Effast с внутренней резьбой
| Код | G, дюйм | L, мм | Z, мм | F, дюйм | E, мм | Давление, макс. бар |
|---|---|---|---|---|---|---|
| RERBOE016A | 3/8 | 11.4 | 19.7 | 3/4 | 34 | 16 |
| RERBOE020B | 1/2 | 15 | 15.5 | 1 | 43 | 16 |
| RERBOE025C | 3/4 | 16.3 | 19.4 | 1 1/4 | 54 | 16 |
| RERBOE032D | 1 | 19.5 | 19 | 1 1/2 | 61 | 16 |
| RERBOE040E | 1 1/4 | 21.4 | 25.7 | 2 | 75 | 16 |
| RERBOE050F | 1 1/2 | 21.4 | 37.2 | 2 1/4 | 81 | 16 |
| RERBOE063G | 2 | 25.7 | 46.6 | 2 3/4 | 99 | 16 |
| RERBOE075H | 2 1/2 | 30.2 | 49.6 | 3 1/2 | 120 | 16 |
| RERBOE090I | 3 | 33.3 | 58.4 | 4 | 134 | 16 |
| RERBOE110L | 4 | 39.3 | 66.9 | 5 | 163 | 16 |
Сборка и обслуживание
- Проверьте размер обоих подключаемых элементов.
- Соберите участок с подходящим уплотнением для резьбового соединения.
- Не перетягивайте муфту сверх разумного монтажного усилия.
- После сборки проверьте герметичность под рабочим давлением.
- При необходимости узел можно разобрать без демонтажа всей магистрали.
