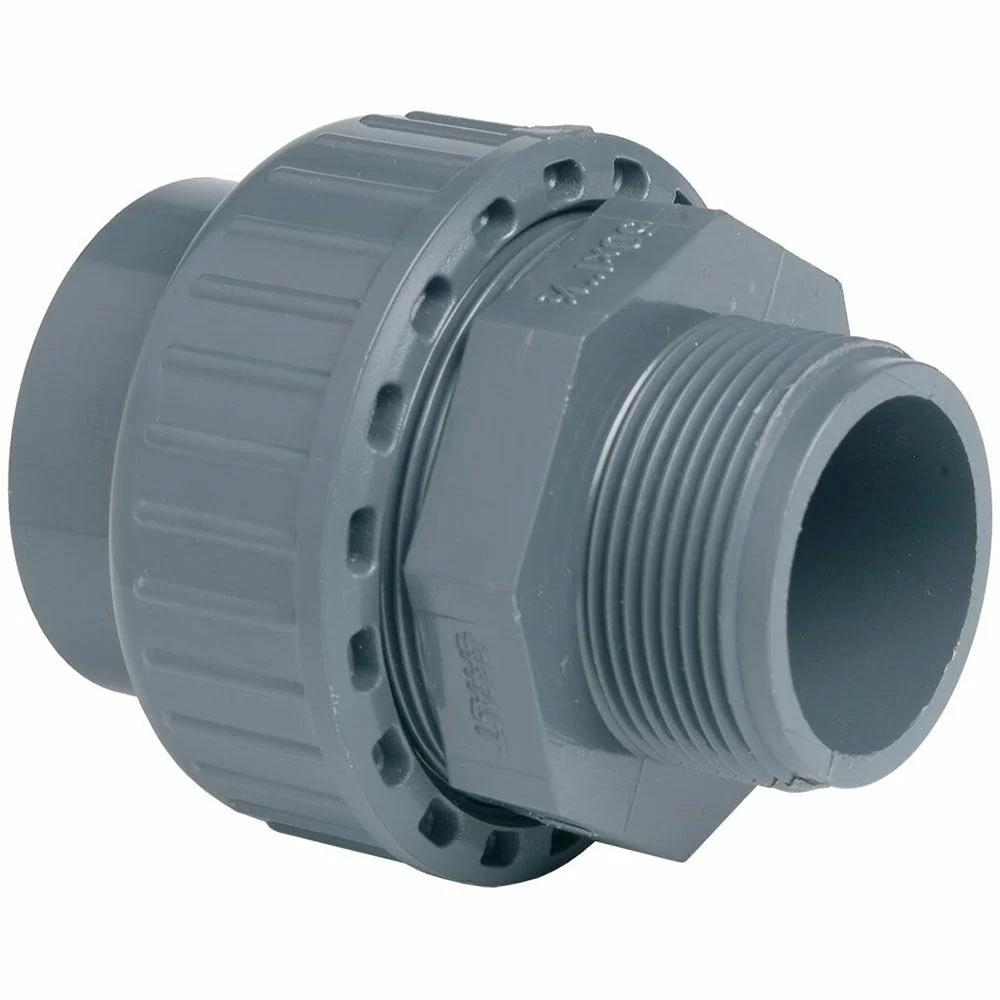

Муфта ПВХ Effast разборная с наружной резьбой

Разборная муфта ПВХ Effast с наружной резьбой — это комбинированный фитинг из PVC-U для перехода с клеевого соединения на резьбовое подключение в узлах, где важно быстро разобрать участок без переделки всей магистрали. Такую муфту применяют в бассейновой обвязке, системах водоподготовки и технических трубопроводах, где оборудование или арматуру нужно периодически снимать для обслуживания.

Подробное описание

221.00 грн

На складе

Effast:	Артикул:	Цена:	Кол-во:
Муфта ПВХ Effast разборная с наружной резьбой - d20x1/2	19184	240.00 грн
Муфта ПВХ Effast разборная с наружной резьбой - d25x3/4	19185	276.00 грн
Муфта ПВХ Effast разборная с наружной резьбой - d32x1	19186	295.00 грн
Муфта ПВХ Effast разборная с наружной резьбой - d40x1-1/4	19187	221.00 грн
Муфта ПВХ Effast разборная с наружной резьбой - d50x1-1/2	19017	763.00 грн
Муфта ПВХ Effast разборная с наружной резьбой - d50x2	19018	488.00 грн
Муфта ПВХ Effast разборная с наружной резьбой - d63x2	19019	827.00 грн

Описание

Назначение: создать разборный переход с клеевого PVC-U трубопровода на наружную резьбу для сервисных узлов и участков с обслуживаемым оборудованием.

Главное преимущество этой муфты — разборная конструкция. Она позволяет быстро снять элемент системы без разрезания трубы и повторной сборки всей линии. Именно поэтому такой фитинг особенно удобен при подключении циркуляционных насосов, фильтров и другого оборудования, которое нужно регулярно обслуживать, промывать или менять.

Корпус из непластифицированного ПВХ устойчив к влаге, не подвержен коррозии и подходит для работы в системах с химически активной водной средой. Фитинги Effast ценят за точную геометрию, стабильное качество и широкий выбор типоразмеров, что упрощает монтаж и помогает собирать совместимые узлы без лишних доработок.

Где применяют разборную муфту Effast с наружной резьбой

в узлах обвязки бассейна;
в системах водоподготовки;
при подключении циркуляционных насосов и фильтров;
в насосных и сервисных линиях;
в местах, где нужно быстро снять оборудование для обслуживания.

Чертёж и обозначения размеров

Габаритные размеры разборной муфты ПВХ Effast с наружной резьбой

DxG — клеевой диаметр и размер резьбы, L и L1 — посадочные длины, Z и Z1 — монтажные отступы, F-CH — размер под ключ, E — наружный габарит корпуса.

Технические характеристики

Параметр	Значение
Тип детали	Разборная муфта
Материал корпуса	PVC-U
Тип присоединения	Клей / наружная резьба
Максимальное рабочее давление	До 16 бар
Максимальная рабочая температура	До +60 °C
Минимальная рабочая температура	0 °C
Область применения	Бассейны, водоподготовка, технические трубопроводы
Стойкость	К коррозии, влаге и воздействию многих рабочих сред
Монтаж	Клеевое и резьбовое подключение
Производитель	Effast, Италия

Размеры разборной муфты Effast с наружной резьбой

Код	DxG, мм/дюйм	L, мм	L1, мм	Z, мм	Z1, мм	F-CH, дюйм-мм	E, мм	Давление, макс. бар
RDRBOG020B	20x1/2	16	15	3	28	1-30	44	16
RDRBOG025C	25x3/4	19	16,9	3	30	1,1/4-36	54	16
RDRBOG032D	32x1	22	19,1	3	31	1,1/2-46	61	16
RDRBOG040E	40x1,1/4	27	22	3	34	2-55	75	16
RDRBOG050F	50x1,1/2	31	22	4	36	2,1/4-65	81	16
RDRBOG050G	50x2	31	21,4	4	36	2,1/4-65	81	16
RDRBOG063G	63x2	38	25,7	4	43	2,3/4-80	99	16

Что учитывать при подборе

При выборе проверяют клеевой диаметр трубы, размер резьбы и габарит под ключ. Такая муфта особенно удобна там, где оборудование нужно снимать без разборки всей линии.

Монтаж разборной муфты

Проверьте диаметр трубы и размер резьбового подключения.
Подготовьте торец трубы: ровный рез, очистка и снятие заусенцев.
Сделайте сухую примерку без клея.
Нанесите клей на клеевую часть и соберите узел без перекоса.
Подключите резьбовой элемент с подходящим уплотнением.
Дождитесь полимеризации клея перед подачей давления.
