Назначение: создать аккуратный переход с клеевого PVC-U контура на внутреннюю резьбу для подключения оборудования, арматуры и сервисных элементов.
Корпус муфты выполнен из непластифицированного ПВХ, а резьбовая часть — из латуни. Такое сочетание удобно в узлах, где важны точная посадка, стойкость к коррозии и надёжное резьбовое подключение без лишних переходников. На практике этот фитинг часто используют для подключения насосов, теплообменников, электронагревателей, кранов и вспомогательной арматуры к PVC-U магистрали.
Effast ценят за точную геометрию деталей, стабильное качество литья и продуманный ассортимент фасонных элементов. Это упрощает монтаж и позволяет собирать узлы в одном техническом стандарте.
Где применяют муфту с внутренней латунной резьбой
- в бассейновой обвязке возле насосов, фильтров и теплообменников;
- в системах водоподготовки и технического водоснабжения;
- в узлах подключения кранов, клапанов и сервисной арматуры;
- во вспомогательных контурах, где нужен переход с клея на резьбу;
- во внутренних и наружных инженерных системах с PVC-U трубопроводом.

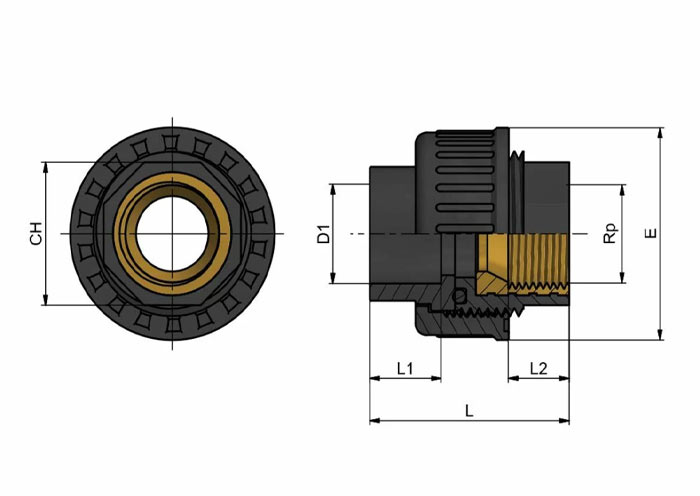

Чертёж и размеры
D1 — клеевой диаметр, Rp — размер внутренней резьбы, L1 и L2 — посадочные длины, L — общая длина, E — наружный габарит корпуса, CH — размер под ключ.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Переходная муфта |
| Материал корпуса | PVC-U |
| Резьбовая часть | Латунь |
| Тип присоединения | Клей / внутренняя резьба |
| Максимальное рабочее давление | До 16 бар |
| Максимальная температура жидкости | До +60 °C |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Стойкость | К коррозии, влаге и многим рабочим средам |
| Монтаж | Клеевое соединение с резьбовым подключением |
| Производитель | Effast, Италия |

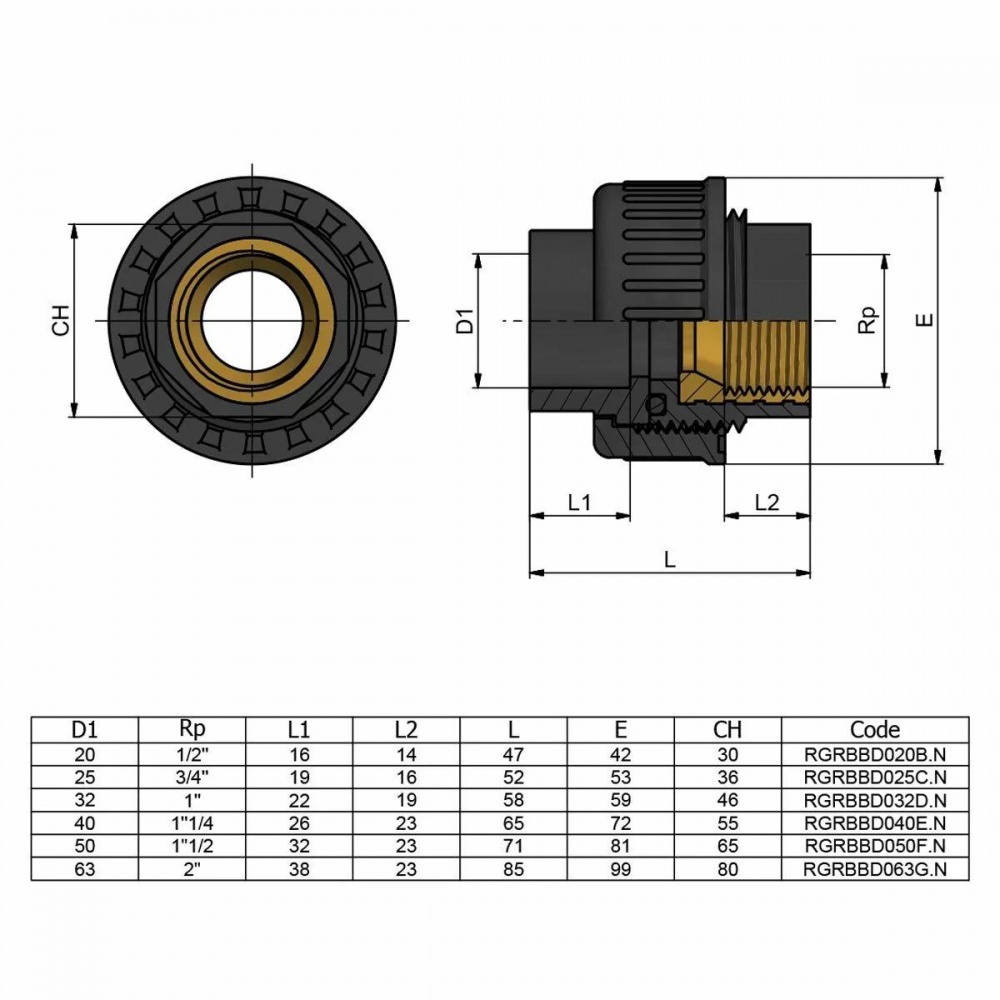

Размеры переходной муфты Effast с внутренней резьбой
| Код | D1, мм | Rp | L1, мм | L2, мм | L, мм | E, мм | CH, мм |
|---|---|---|---|---|---|---|---|
| RGRBBD020B.N | 20 | 1/2" | 16 | 14 | 47 | 42 | 30 |
| RGRBBD025C.N | 25 | 3/4" | 19 | 16 | 52 | 53 | 36 |
| RGRBBD032D.N | 32 | 1" | 22 | 19 | 58 | 59 | 46 |
| RGRBBD040E.N | 40 | 1 1/4" | 26 | 23 | 65 | 72 | 55 |
| RGRBBD050F.N | 50 | 1 1/2" | 32 | 23 | 71 | 81 | 65 |
| RGRBBD063G.N | 63 | 2" | 38 | 23 | 85 | 99 | 80 |
Монтаж
- Проверьте диаметр трубы и размер наружной резьбы оборудования.
- Подготовьте торец трубы: ровный рез, очистка и снятие заусенцев.
- Сделайте сухую примерку перед склеиванием.
- Нанесите клей на клеевую часть и соберите узел без перекоса.
- После фиксации подключите резьбовой элемент с подходящим уплотнением.
- Дождитесь полимеризации клея перед подачей рабочего давления.
