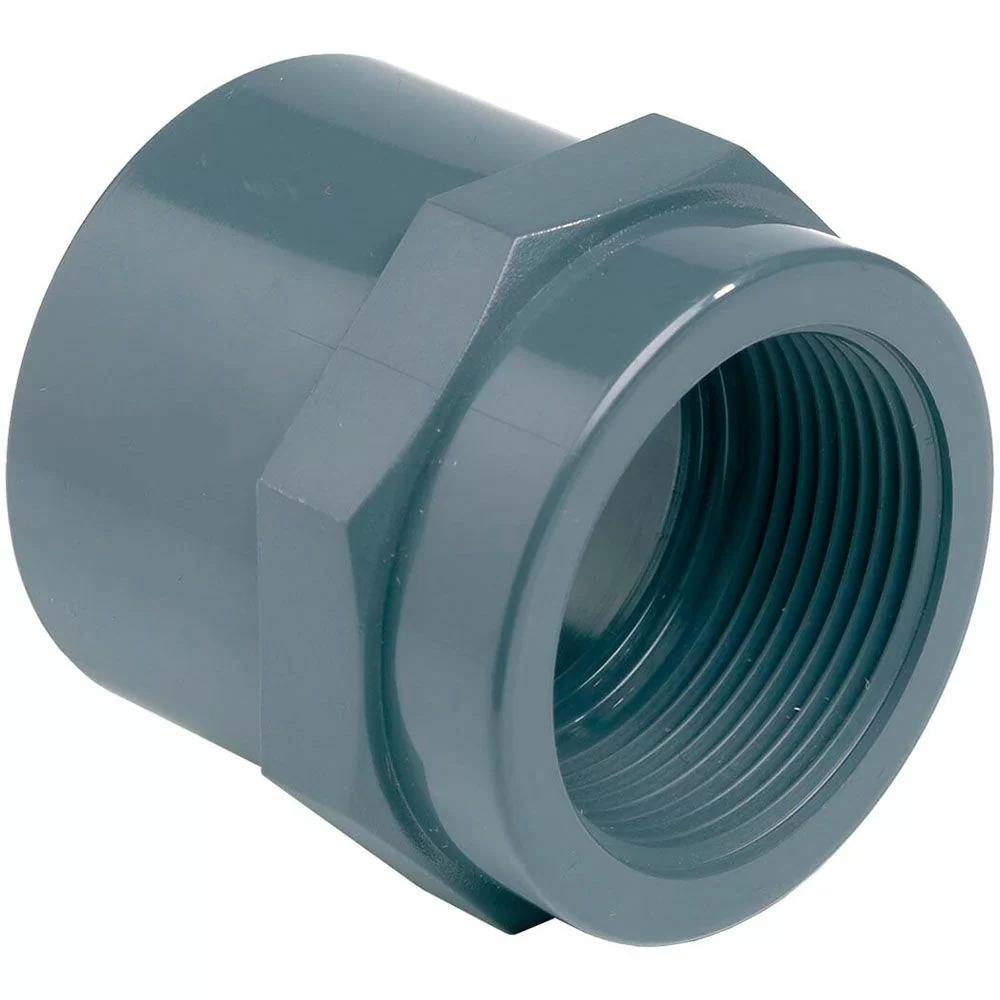

Назначение: создание компактного перехода с клеевого контура на внутреннюю резьбу в напорных системах из PVC-U. Муфта позволяет собрать аккуратный узел в насосных, сервисных и распределительных участках, где важны плотность стыка, правильная посадка и удобство дальнейшего обслуживания.
Одна сторона детали монтируется на клей, а внутренняя резьба с другой стороны используется для подключения сопрягаемого элемента. На практике это удобное решение для подсоединения кранов, адаптеров, контрольно-измерительных узлов и другой арматуры там, где нужно сохранить короткую и понятную схему обвязки.
Где применяется переходная муфта Effast с внутренней резьбой
- в бассейновой обвязке возле насосов, фильтров и дозирующего оборудования;
- в системах водоподготовки и технического водоснабжения;
- в сервисных узлах, где нужен переход с клеевой магистрали на резьбовое подключение;
- при монтаже запорной арматуры, датчиков, форсунок и вспомогательных фитингов;
- в распределительных и насосных контурах, где важны герметичность и компактная геометрия узла.
Габариты и обозначения на чертеже
В таблице размеров используются следующие обозначения: DxG — клеевой диаметр и размер внутренней резьбы, L1 — длина клеевой части, L2 — длина резьбового участка, Z — ширина центральной зоны, E — наружный габарит корпуса. Параметр PN показывает допустимое рабочее давление.
Технические характеристики
| Показатель | Значение |
|---|---|
| Материал | PVC-U (непластифицированный ПВХ) |
| Тип присоединения | Клеевое / внутренняя резьба |
| Максимальное рабочее давление | До 16 бар |
| Максимальная рабочая температура | +60 °C |
| Минимальная рабочая температура | 0 °C |
| Удельная масса | 1.41 г/см³ |
| Предел прочности | 53 МН/м² |
| Модуль упругости | 3060 МПа |
| Температура размягчения по Вика | 77 °C |
| Водопоглощение | < 4 мг/см² |
| Цвет | 7011 тёмно-серый |
Размеры муфты Effast с внутренней резьбой
| Код | DxG, мм/дюйм | L1, мм | L2, мм | Z, мм | E, мм | Давление, макс. бар |
|---|---|---|---|---|---|---|
| RGRMAG016A | 16x3/8 | 14 | 11,4 | 6 | 23 | 16 |
| RGRMAG020B | 20x1/2 | 17 | 15 | 4 | 28 | 16 |
| RGRMAG025C | 25x3/4 | 20 | 16,3 | 6 | 34 | 16 |
| RGRMAG032D | 32x1 | 23 | 19,1 | 6,6 | 42 | 16 |
| RGRMAG040E | 40x1,1/4 | 28 | 21,4 | 7 | 51 | 16 |
| RGRMAG050F | 50x1,1/2 | 32 | 21,4 | 7 | 61 | 16 |
| RGRMAG063G | 63x2 | 39 | 25,7 | 7 | 75 | 16 |
| RGRMAG075H | 75x2,1/2 | 44 | 30,2 | 8 | 89 | 16 |
Показать полную таблицу размеров
| Код | DxG, мм/дюйм | L1, мм | L2, мм | Z, мм | E, мм | Давление, макс. бар |
|---|---|---|---|---|---|---|
| RGRMAG016A | 16x3/8 | 14 | 11,4 | 6 | 23 | 16 |
| RGRMAG020B | 20x1/2 | 17 | 15 | 4 | 28 | 16 |
| RGRMAG025C | 25x3/4 | 20 | 16,3 | 6 | 34 | 16 |
| RGRMAG032D | 32x1 | 23 | 19,1 | 6,6 | 42 | 16 |
| RGRMAG040E | 40x1,1/4 | 28 | 21,4 | 7 | 51 | 16 |
| RGRMAG050F | 50x1,1/2 | 32 | 21,4 | 7 | 61 | 16 |
| RGRMAG063G | 63x2 | 39 | 25,7 | 7 | 75 | 16 |
| RGRMAG075H | 75x2,1/2 | 44 | 30,2 | 8 | 89 | 16 |
| RGRMAG090I | 90x3 | 51 | 33,3 | 9 | 106 | 16 |
| RGRMAG110L | 110x4 | 61 | 39,3 | 10 | 129 | 16 |
| RGRMAG125M | 125x5 | 69 | 43,6 | 38 | 160 | 10 |
Особенности подбора и сборки узла
- сверяйте одновременно клеевой диаметр и размер внутренней резьбы, а не только один параметр;
- для резьбовой стороны подбирайте совместимое уплотнение в зависимости от типа сопрягаемой арматуры;
- клеевую часть монтируйте только на подготовленную трубу без заусенцев и перекоса;
- не перегружайте корпус чрезмерным усилием при сборке резьбового узла;
- после монтажа проверяйте соединение под рабочим давлением, особенно в насосных и сервисных участках.
