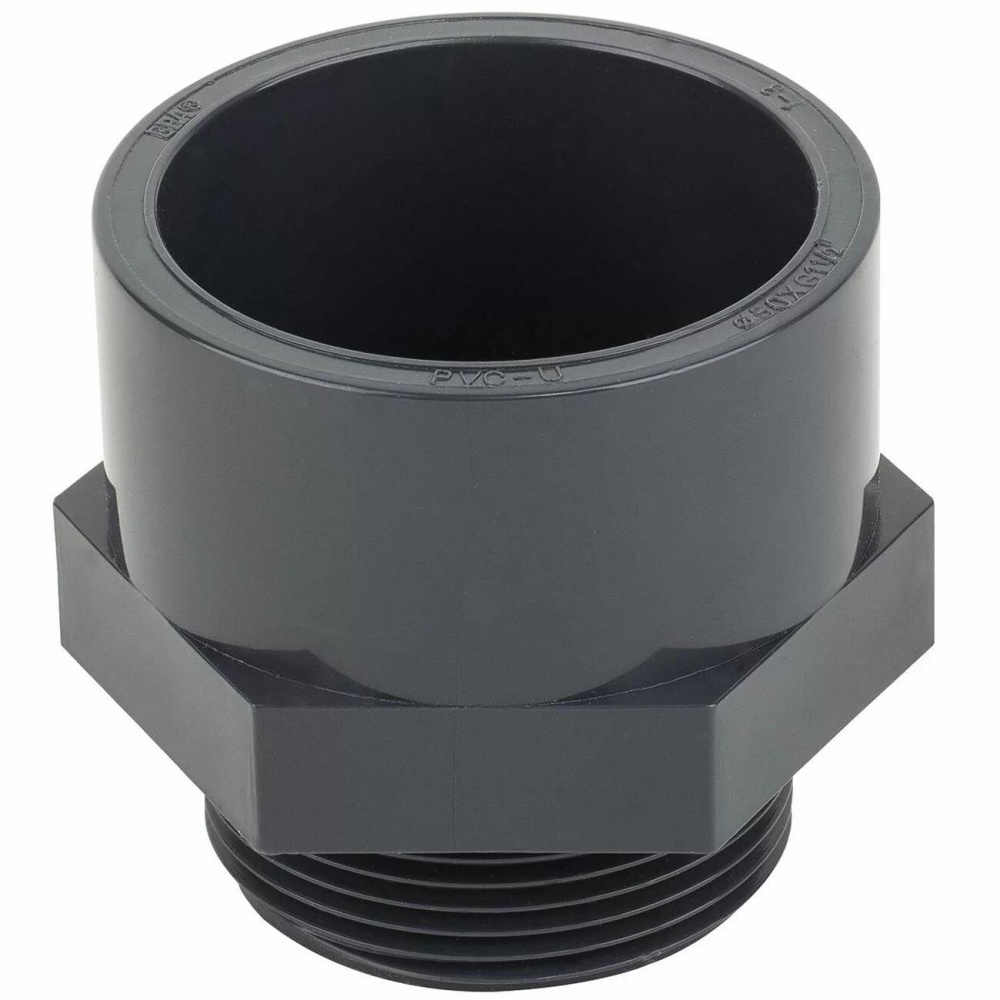

Назначение: перевести клеевое соединение трубы в резьбовое подключение (клей → наружная резьба G).
Где используют переход под клей на наружную резьбу G в обвязке и техлиниях
- подключение насосов, фильтров, теплообменников через резьбовые порты;
- монтаж кранов, обратных клапанов и фильтрующих колб в техпомещении;
- байпасы и сервисные вставки, которые нужно периодически разбирать;
- установка манометров и датчиков через резьбовые тройники/переходники;
- ремонт узлов, где часть линии уже выполнена на резьбе;
- технические контуры с холодной водой в насосной или коллекторном узле.
Как подобрать d и G: два параметра, которые решают всё
Для выбора нужны d (наружный диаметр трубы в мм) и G (размер резьбы в дюймах). Эти значения не “переводятся” напрямую: 1″ — это обозначение резьбы, а не Ø трубы. Для соединения с арматурой с внутренней резьбой подходит вариант с наружной G. Цена указана за 1 шт.
Свойства PVC-U: технические характеристики для переходника Era
| Материал | PVC-U (непластифицированный) |
| Тип детали | Переходник: раструб под клей → наружная резьба |
| Стандарт резьбы | G (BSP, цилиндрическая) |
| Цвет | Серый |
| Рабочая температура жидкости | до +60°C |
| Морозостойкость | до −15°C |
| Предел прочности при 23°C | 53 МН/м² |
| Временное сопротивление | 45 МПа |
| Удельная работа разрыва | 55 МН/м² |
| Модуль упругости (Юнга) | 3060 МПа |
| Коэффициент Пуассона | 0,35 |
| Плотность | 1,41 г/см³ |
| Теплопроводность | 0,147 Вт/м·°C |
| Температура размягчения | 77°C |
| Удельная теплоёмкость | от 0,84 до 2,1 Дж/г |

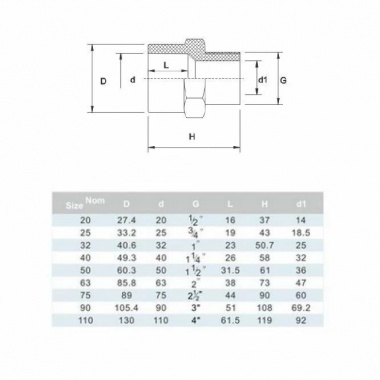

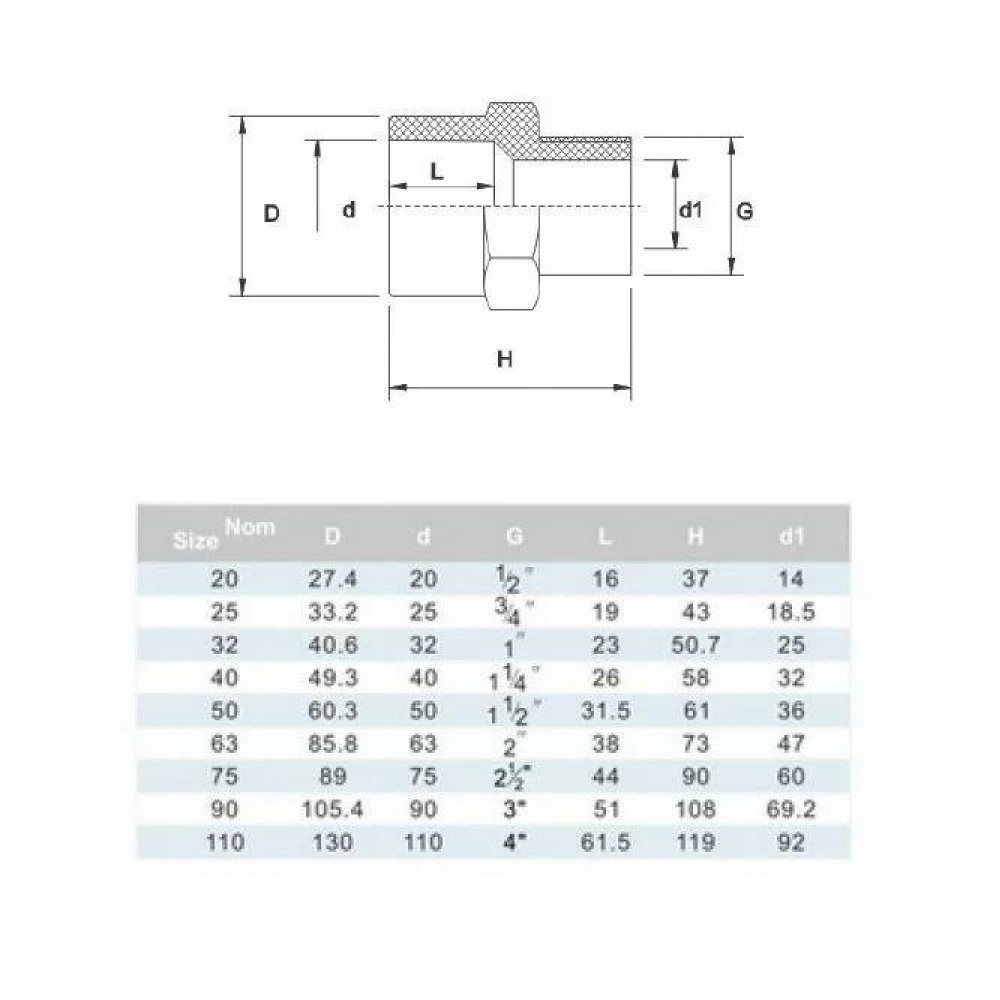

Таблица подбора d и G: соответствие размеров
| d, мм | G | D | L | H | d1 | Цвет |
|---|---|---|---|---|---|---|
| 20 | 1/2″ | 27,2 | 16 | 37 | 14 | Серый |
| 25 | 3/4″ | 33,2 | 19 | 43 | 18,5 | Серый |
| 32 | 1″ | 40,6 | 23 | 50,7 | 25 | Серый |
| 40 | 1 1/4″ | 49,3 | 26 | 58 | 32 | Серый |
| 50 | 1 1/2″ | 60,3 | 31,5 | 61 | 36 | Серый |
| 63 | 2″ | 85,8 | 38 | 73 | 47 | Серый |
| 75 | 2 1/2″ | 89 | 44 | 90 | 60 | Серый |
| 90 | 3″ | 105,4 | 51 | 108 | 69,2 | Серый |
| 110 | 4″ | 130 | 61,5 | 119 | 92 | Серый |
Монтаж: склейка раструба и уплотнение резьбового узла
- Подготовьте трубу: ровный рез, фаска, очистка кромки без заусенцев.
- Примерьте посадку “всухую” и отметьте глубину захода в раструб.
- Обезжирьте трубу и раструб, дождитесь высыхания поверхностей.
- Нанесите клей для PVC-U, вставьте трубу до метки и зафиксируйте 10–20 секунд.
- Резьбовую часть уплотните PTFE-лентой или нитью и вкрутите в ответную внутреннюю резьбу без перетяжки.
- Пуск выполняйте после выдержки клея по инструкции производителя.
Основные характеристики
- Тип детали
- Муфта КВ-РН
- Диаметр
- 20 - 110 мм
- Максимальное рабочее давление
- 10 bar
- Цвет
- Серый
- Рабочая температура
- до 60 ºС
- Материал
- ПВХ
- Соединение
- Клеевое
Дополнительно
- Торговая марка
- Era
- Страна производитель
- Китай
