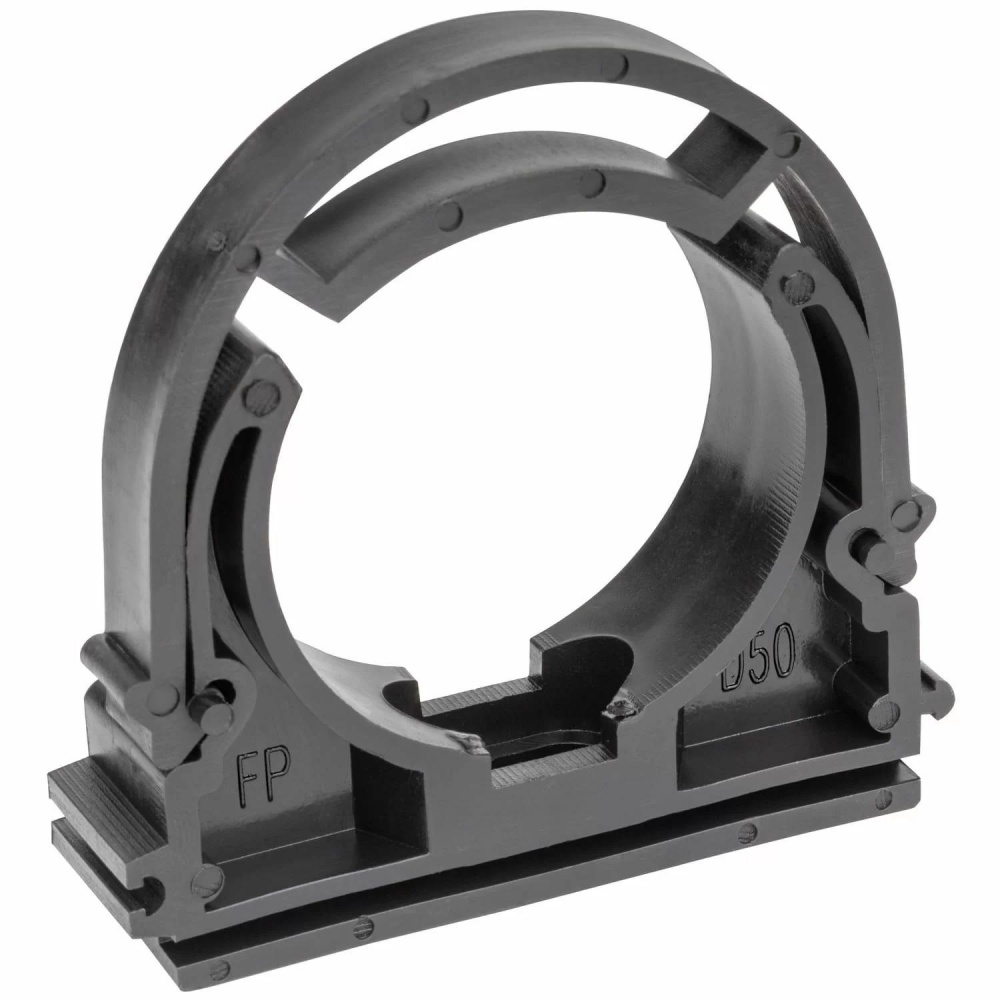

Назначение: фиксация напорной трубы на монтажной поверхности с сохранением правильного положения трубопровода при эксплуатации и обслуживании системы.
Деталь изготовлена из полипропилена и подходит для монтажа труб разного диаметра в системах водоподготовки, бассейновой обвязке и технических коммуникациях. Крепление комплектуется фиксатором, поэтому труба надежнее удерживается в посадочном месте и меньше смещается при рабочей нагрузке.
Крепление Effast для напорных ПВХ труб в монтажных узлах
- для фиксации трубопровода на стене, раме или другой основе;
- для аккуратной и стабильной укладки магистрали;
- для бассейновой обвязки и систем водоподготовки;
- для технических трубопроводов из PVC-U;
- для монтажа труб разных диаметров.

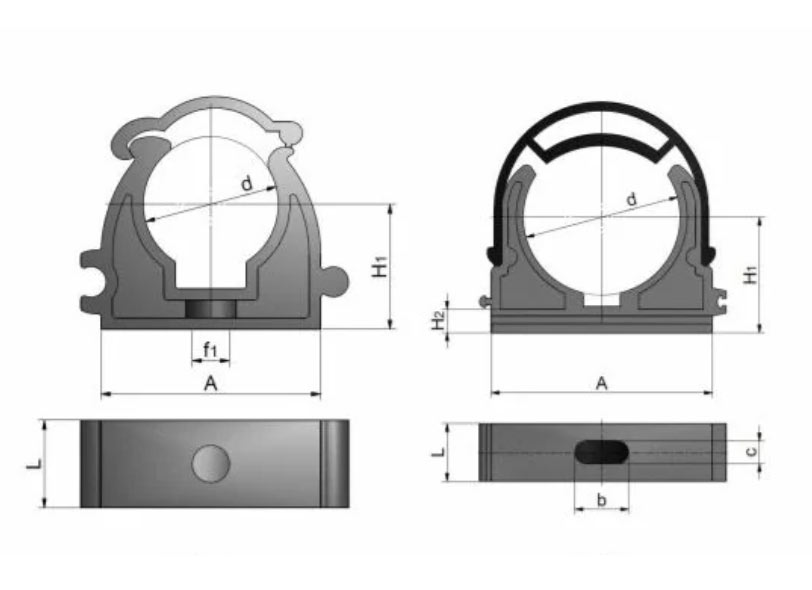

Чертеж и размеры крепления Effast
Ø — диаметр трубы, A — общая ширина, L — длина основания, H1 и H2 — монтажные размеры, f1 и f2 — размеры крепежных зон, b x c — параметры посадочного отверстия, i — межосевое расстояние.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Крепление для труб |
| Материал | Полипропилен |
| Назначение | Фиксация напорной трубы на монтажной поверхности |
| Совместимость | Напорные трубы PVC-U |
| Применение | Бассейны, водоподготовка, технические коммуникации |
| Особенность конструкции | Фиксатор для удержания трубы |
| Производитель | Effast |
| Цвет | Серый |

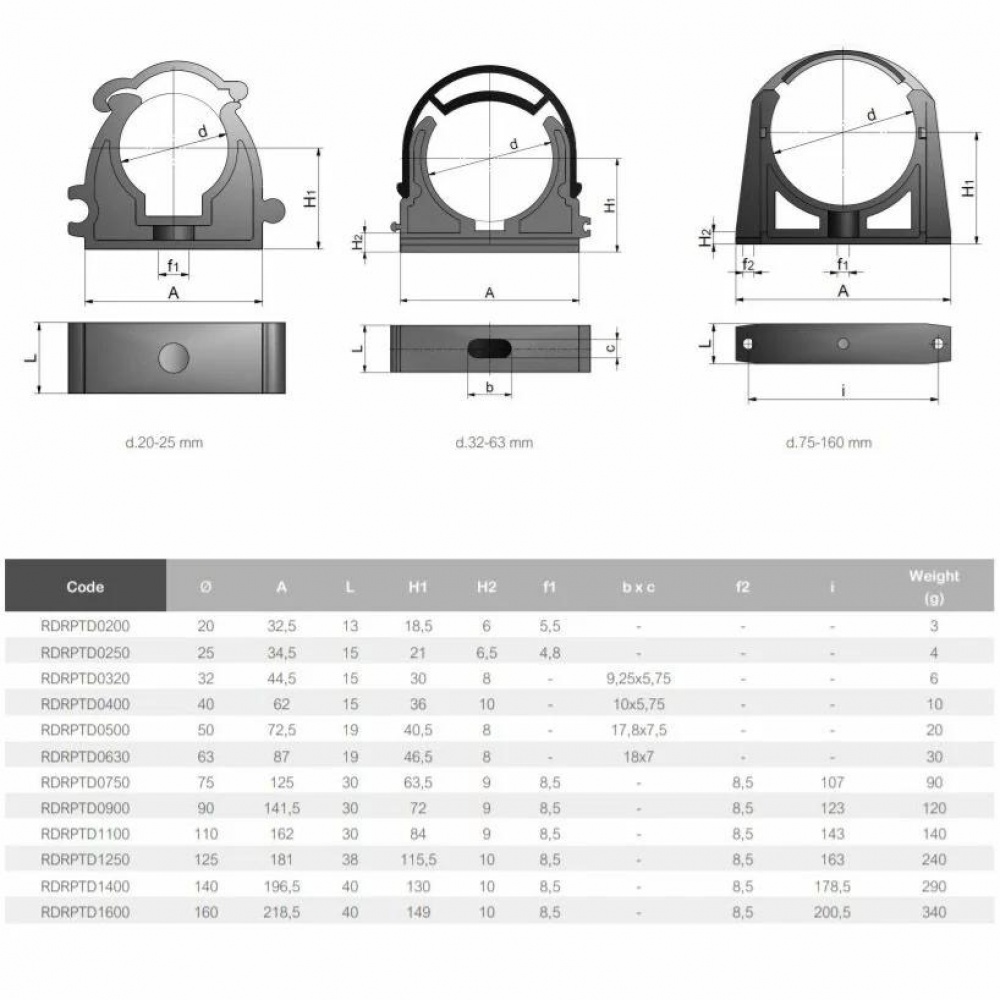

Размеры крепления для труб Effast
| Код | Ø, мм | A, мм | L, мм | H1, мм | H2, мм | f1, мм | b x c, мм | f2, мм | i, мм | Вес, г |
|---|---|---|---|---|---|---|---|---|---|---|
| RDRPTD0200 | 20 | 32,5 | 13 | 18,5 | 6 | 5,5 | - | - | - | 3 |
| RDRPTD0250 | 25 | 34,5 | 15 | 21 | 6,5 | 4,8 | - | - | - | 4 |
| RDRPTD0320 | 32 | 44,5 | 15 | 30 | 8 | - | 9,25x5,75 | - | - | 6 |
| RDRPTD0400 | 40 | 62 | 15 | 36 | 10 | - | 10x5,75 | - | - | 10 |
| RDRPTD0500 | 50 | 72,5 | 19 | 40,5 | 8 | - | 17,8x7,5 | - | - | 20 |
| RDRPTD0630 | 63 | 87 | 19 | 46,5 | 8 | - | 18x7 | - | - | 30 |
| RDRPTD0750 | 75 | 125 | 30 | 63,5 | 9 | 8,5 | - | 8,5 | 107 | 90 |
| RDRPTD0900 | 90 | 141,5 | 30 | 72 | 9 | 8,5 | - | 8,5 | 123 | 120 |
| RDRPTD1100 | 110 | 162 | 30 | 84 | 9 | 8,5 | - | 8,5 | 143 | 140 |
| RDRPTD1250 | 125 | 181 | 38 | 115,5 | 10 | 8,5 | - | 8,5 | 163 | 240 |
| RDRPTD1400 | 140 | 196,5 | 40 | 130 | 10 | 8,5 | - | 8,5 | 178,5 | 290 |
| RDRPTD1600 | 160 | 218,5 | 40 | 149 | 10 | 8,5 | - | 8,5 | 200,5 | 340 |
Как подобрать крепление для трубы Effast
При подборе важно учитывать наружный диаметр трубы, место установки и тип монтажного основания. Крепление должно соответствовать размеру магистрали и обеспечивать нормальную фиксацию без перекоса. Цена указана за 1 шт.
Монтаж крепления для труб
- Определите точки фиксации трубопровода на стене, раме или другой основе.
- Подберите крепление по наружному диаметру трубы.
- Закрепите основание на монтажной поверхности подходящим крепежом.
- Уложите трубу в посадочное место без напряжения и перекоса.
- Зафиксируйте трубу штатным фиксатором.
- Проверьте, чтобы магистраль удерживалась ровно и без люфта.
