Код Товара: 12548-7259 Era

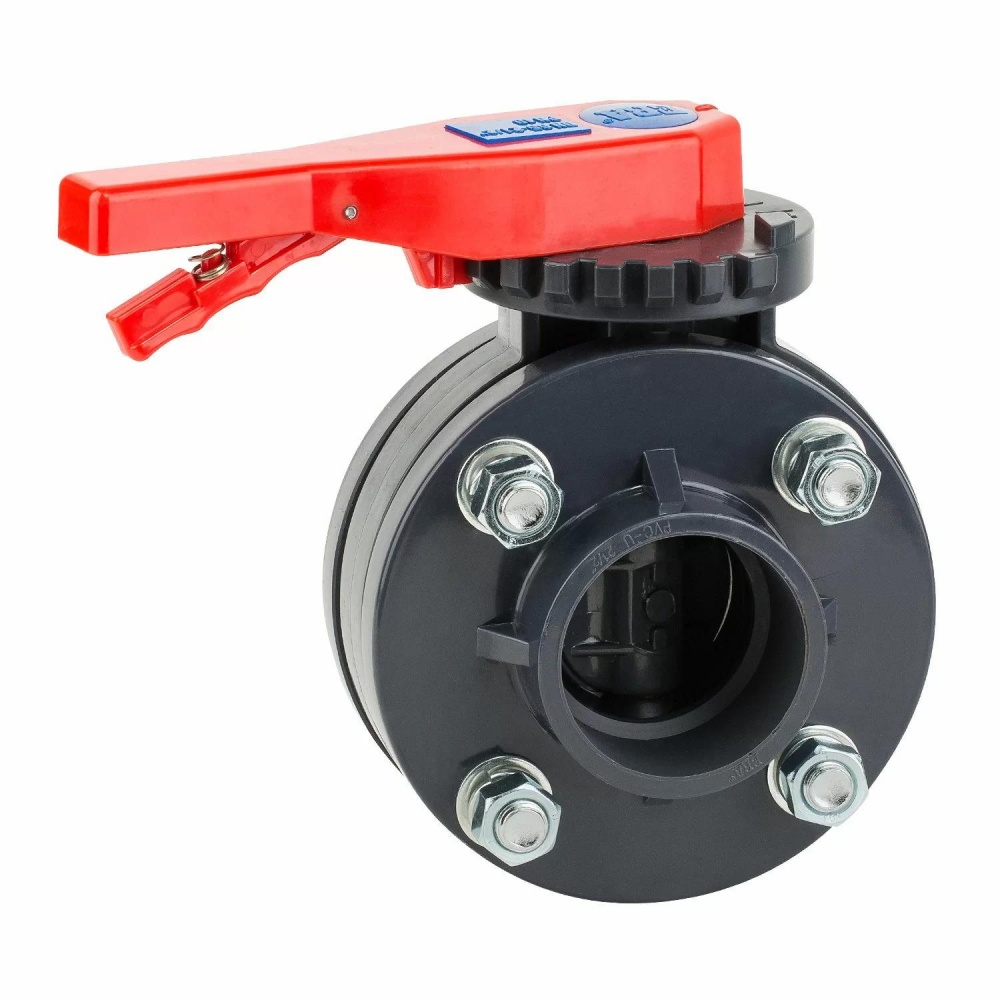

Кран бабочка ПВХ Era фланцевый (PVC-U)

Кран “бабочка” ПВХ Era с фланцами — дисковый клапан для трубопроводов большого диаметра, который ставится между фланцами и стягивается болтами. Поток открывается и перекрывается поворотом рукоятки на 90°.

Подробное описание

ERA:	Артикул:	Цена:	Кол-во:
Кран бабочка ПВХ Era фланцевый (PVC-U) - 63 mm	12548	4462.00 грн
Кран бабочка ПВХ Era фланцевый (PVC-U) - 75 mm	3095	4830.00 грн
Кран бабочка ПВХ Era фланцевый (PVC-U) - 90 mm	3096	5474.00 грн
Кран бабочка ПВХ Era фланцевый (PVC-U) - 110 mm	3097	5888.00 грн
Кран бабочка ПВХ Era фланцевый (PVC-U) - 125 mm	7004	7452.00 грн
Кран бабочка ПВХ Era фланцевый (PVC-U) - 140 mm	6999	8234.00 грн
Кран бабочка ПВХ Era фланцевый (PVC-U) - 160 mm	3098	11178.00 грн
Кран бабочка ПВХ Era фланцевый (PVC-U) - 200 mm	19397	13938.00 грн
Кран бабочка ПВХ Era фланцевый (PVC-U) - 225 mm	20692	16652.00 грн
Кран бабочка ПВХ Era фланцевый (PVC-U) - 250 mm	7258	37214.00 грн
Кран бабочка ПВХ Era фланцевый (PVC-U) - 315 mm	7259	52900.00 грн

16652.00 грн

На складе

Описание

Назначение: отсекать или регулировать воду в бассейновых линиях циркуляции и в системах водоснабжения.

Применение

насосная и фильтрация бассейна: магистрали подачи/обратки, байпасные узлы;
подключение оборудования (коллекторы, теплообменники, распределительные линии);
трассы большого Ø, где важна компактность и удобный доступ к арматуре;
отключение веток трубопровода на время ремонта и обслуживания;
техническое водоснабжение на частных и коммерческих объектах.

Чем полезно фланцевое исполнение

Без резки трубы: для замены или ревизии достаточно разжать болты на стыке.
Экономия места: “бабочка” обычно компактнее крупной шаровой арматуры.
Ровная стяжка: болтовое соединение помогает равномерно прижать прокладку по кругу.
Понятная сборка узла: кран работает в составе фланцевого стыка с прокладкой и крепежом.

Как выбрать

Выбирайте по DN/размеру вашей магистрали и типу фланца. Для монтажа заранее уточните количество болтов и резьбу M — это ускорит подбор крепежа. Цена указана за 1 шт. Если дадите размер трубы и узел подключения — поможем подобрать позицию и габарит под вашу обвязку.

Технические характеристики

Тип	Кран дисковый “бабочка”, ручное управление
Соединение	Фланцевое, болтовая стяжка
Материал	PVC (ПВХ)
Рабочая температура жидкости	до +60 °C
Морозостойкость	до -15 °C
Предел прочности (23 °C)	53 МН/м²
Временное сопротивление	45 МПа
Удельная работа разрыва	55 МН/м²
Модуль упругости (Юнга)	3060 МПа
Коэффициент Пуассона	0.35
Удельный вес	1.41 т/м³
Ударная вязкость (23 °C, с надрезом)	0.08 кДж/м²
Теплопроводность	0.147 Вт/м·°C
Температура размягчения	77 °C
Удельная теплоёмкость	0.84–2.1 кДж/кг·°C
Цвет	Серый
Производитель	Era
Единица продажи	1 шт.

Размеры

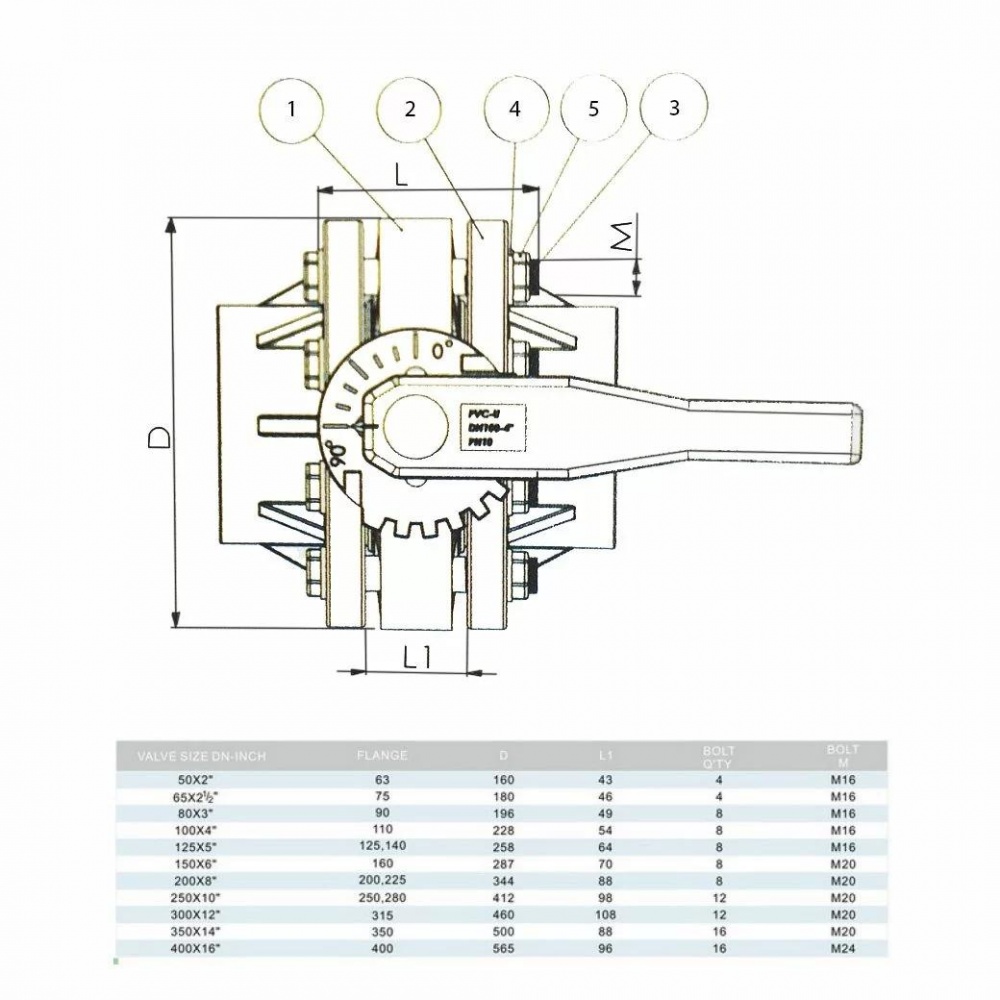

Справочные данные для подбора стыка: D — внешний диаметр фланцевой части, L1 — монтажная длина, M — резьба крепежа, количество болтов — для комплекта стяжки.

Размер	Фланец	D	L1	Болтов	M	Цвет
50x2"	63	160	43	4	M16	Серый
65x2 1/2"	75	180	46	4	M16	Серый
80x3"	90	196	49	8	M16	Серый
100x4"	110	228	54	8	M16	Серый
125x5"	125, 140	258	64	8	M16	Серый
150x6"	160	287	70	8	M20	Серый
200x8"	200, 225	344	88	8	M20	Серый
250x10"	250, 280	412	98	12	M20	Серый
300x12"	315	460	108	12	M20	Серый
350x14"	350	500	88	16	M20	Серый
400x16"	400	565	96	16	M24	Серый

Монтаж (фланцы)

Сверьте размер крана и фланцев (DN/Ø, отверстия под болты).
Очистите привалочные поверхности фланцев и проверьте отсутствие перекоса.
Установите прокладку и разместите кран между фланцами.
Вставьте болты и стягивайте соединение крест-накрест равномерно.
Проверьте полный ход рукоятки 0–90° и отсутствие упоров.
После первого запуска сделайте контрольную подтяжку без перетяга прокладки.

Почему удобно заказать у нас

поможем сверить размер, фланец и крепеж под ваш узел;
подскажем, какие прокладки и болты подходят по таблице размеров;
оперативная отгрузка со склада и аккуратная упаковка.
