Кран бабочка ПВХ Era без фланцев (межфланцевый)

Код Товара: 2357-7259 Era

Кран бабочка ПВХ Era без фланцев (межфланцевый)

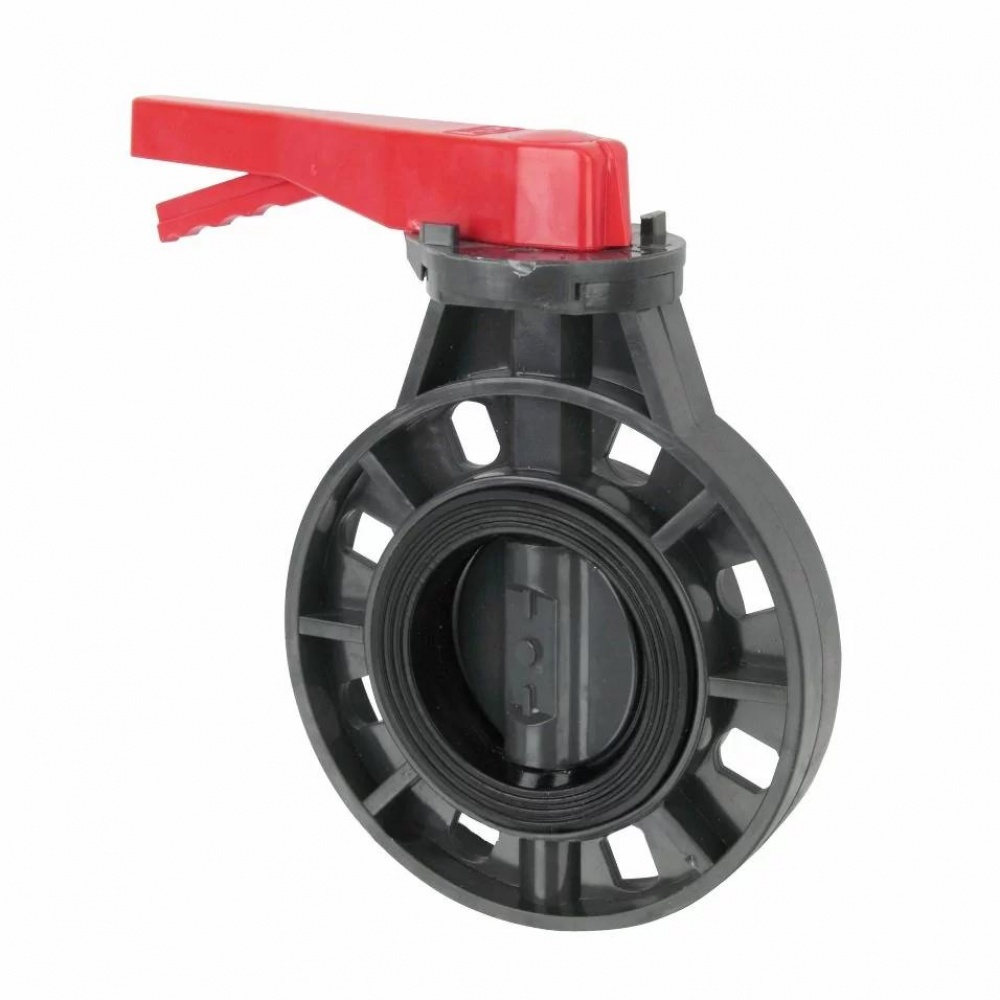

Кран “бабочка” ПВХ Era без фланцев — межфланцевый дисковый кран для перекрытия или регулировки потока. Устанавливается между фланцами трубопровода (без собственных фланцев) и стягивается болтами; управление — поворот рукоятки на 90°.

Подробное описание

ERA:	Артикул:	Цена:	Кол-во:
Кран бабочка ПВХ Era без фланцев (межфланцевый) - 63 mm	18052	2193.00 грн
Кран бабочка ПВХ Era без фланцев (межфланцевый) - 75 mm	12618	2030.00 грн
Кран бабочка ПВХ Era без фланцев (межфланцевый) - 90 mm	12619	2321.00 грн
Кран бабочка ПВХ Era без фланцев (межфланцевый) - 110 mm	2826	12620.00 грн
Кран бабочка ПВХ Era без фланцев (межфланцевый) - 125 mm	17496	4276.00 грн
Кран бабочка ПВХ Era без фланцев (межфланцевый) - 160 mm	17506	4708.00 грн
Кран бабочка ПВХ Era без фланцев (межфланцевый) - 200 mm	17505	8840.00 грн

196.00 грн

На складе

Описание

Назначение: быстро отсечь воду в бассейновой обвязке и на линиях водоснабжения, сохранив компактный узел.

Где используется межфланцевый дисковый кран “бабочка”

насосная бассейна: подача/обратка, байпасные участки;
узлы до/после фильтра, теплообменника, коллектора;
отключение ветки для обслуживания оборудования;
технические магистрали большого диаметра.

Как подобрать DN 50–200 и проверить совместимость с фланцами

Подбирайте по DN/диаметру и сверяйте габариты по таблице (D1–D4, L, n-ø под болты). Цена указана за 1 шт.

Технические характеристики

Тип	Дисковый кран “бабочка”
Установка	Межфланцевая (без фланцев), болтовая стяжка
Материал	PVC (ПВХ)
Управление	Ручка, поворот 0–90°
Рабочая температура жидкости	до +60 °C
Морозостойкость	до -15 °C
Цвет	Серый
Производитель	Era
Единица продажи	1 шт.

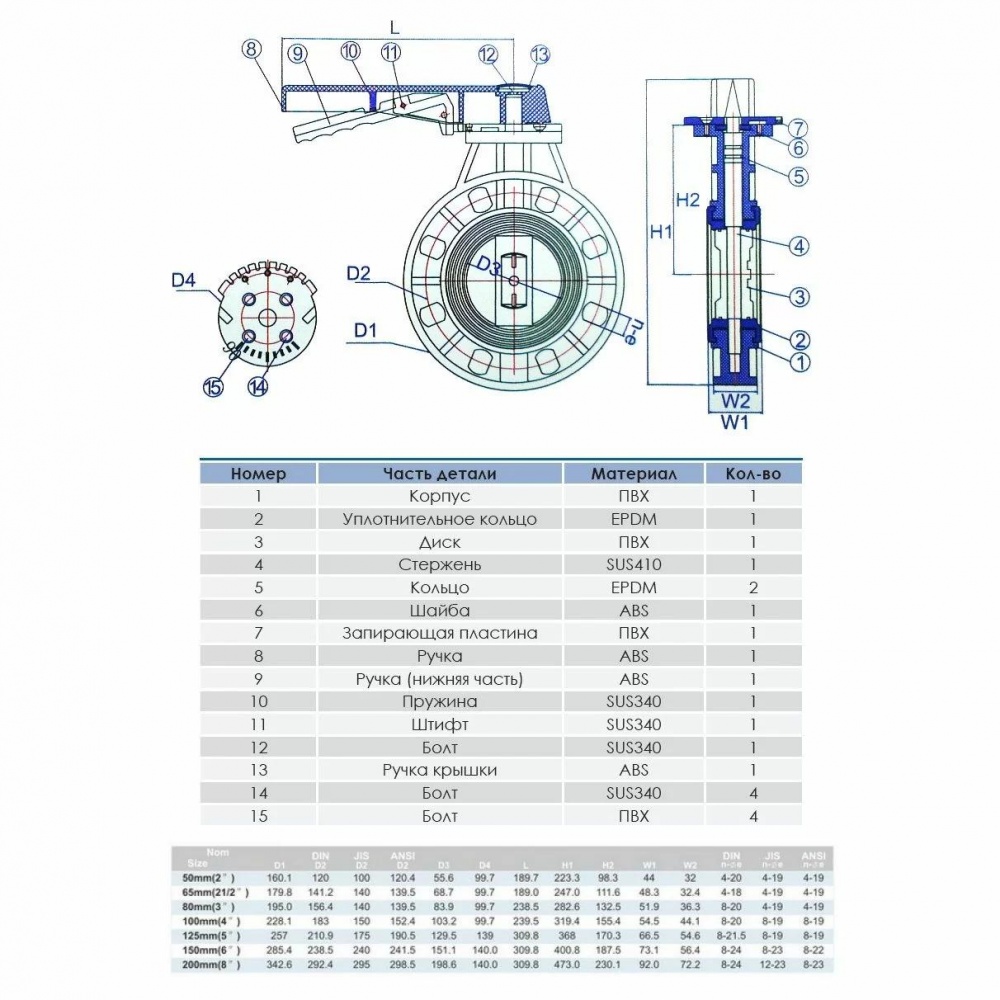

Размеры D1–D4, длина L и отверстия под болты (n-ø)

Обозначения: D1–D4 — диаметры зоны посадки/фланца, L — монтажная длина, n-ø — количество и диаметр отверстий под болты (мм).

DN, мм	D1	D2	D3	D4	L	n-ø	Цвет
50	160.1	120	55.6	99.7	189.7	4-20	Серый
65	179.8	141.2	68.7	99.7	189	4-18	Серый
80	195	156.4	83.9	99.7	189.7	8-20	Серый
100	228.1	183	103.2	99.7	239.5	8-20	Серый
125	257	210.9	129.5	139	309.8	8-21.5	Серый
150	285.4	238.5	151.1	140	309.8	8-24	Серый
200	342.6	292.4	198.6	140	309.8	8-24	Серый

Монтаж между фланцами: установка, затяжка крест-накрест, проверка

Остановите поток и сбросьте давление в линии.
Разожмите фланцевый стык, очистите плоскости и выровняйте их.
Поставьте кран в зазор и выставьте по центру прохода.
Установите прокладки (если применяются) и вставьте болты.
Затягивайте крепёж равномерно “крест-накрест”.
После пуска проверьте герметичность и работу рукоятки.
