Назначение: изменить направление линии под прямым углом и одновременно вывести подключение на внутреннюю резьбу в пределах одного узла.
Такое колено удобно в бассейновой обвязке, системах водоподготовки, насосных и технических контурах. Его используют там, где трубу нужно развернуть на 90° и сразу подключить кран, штуцер, датчик или другой резьбовой элемент. Корпус из непластифицированного ПВХ устойчив к влаге, не подвержен коррозии и подходит для напорных систем с водой.
Фитинги Effast ценят за точную геометрию и широкий выбор типоразмеров. Это упрощает сборку и помогает без лишней подгонки встроить деталь в существующий узел.
Где применяют колено 90° с внутренней резьбой
- в бассейновой обвязке возле насосов, фильтров и сервисных узлов;
- в системах водоподготовки и технического водоснабжения;
- при подключении кранов, штуцеров, датчиков и контрольно-измерительных элементов;
- во вспомогательных контурах, где нужно совместить поворот и переход на резьбу;
- в узлах с ограниченным пространством, где важна компактная компоновка.
Чертёж и размеры

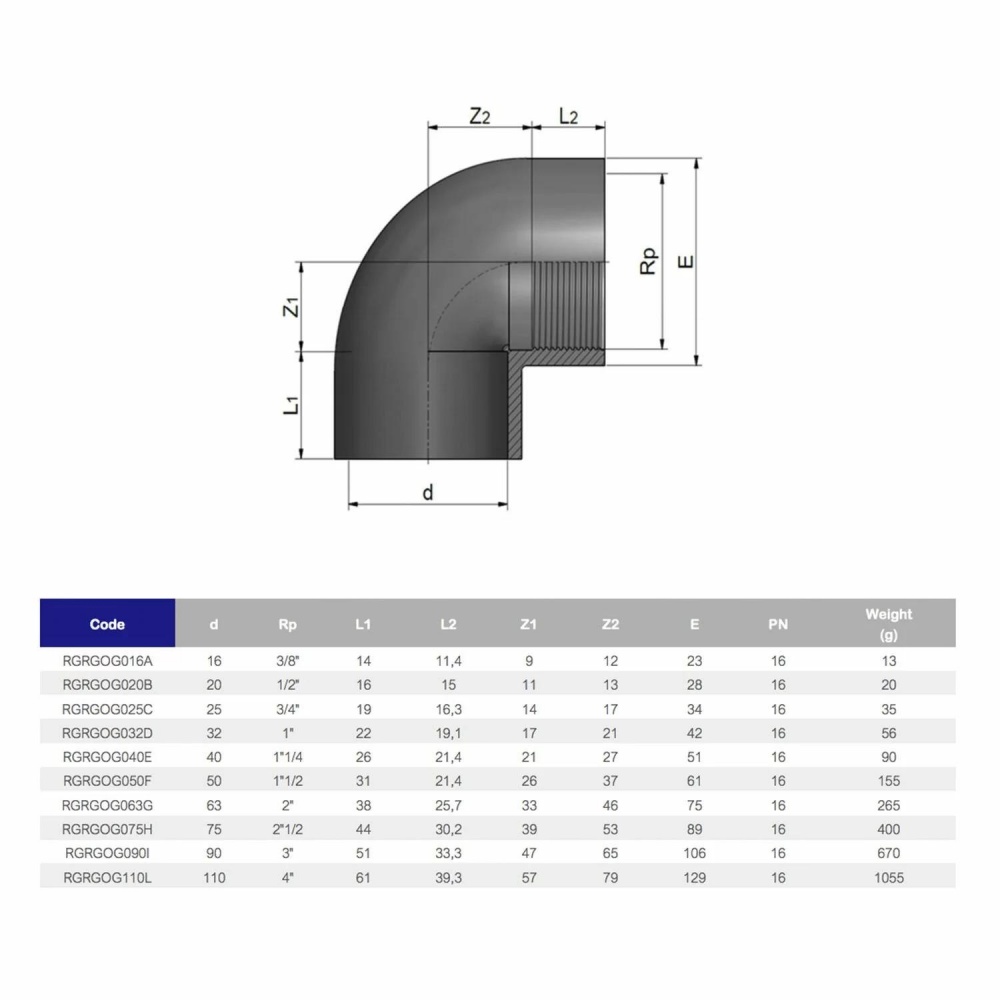

d — клеевой диаметр, Rp — размер внутренней резьбы, L1 и L2 — посадочные длины, Z1 и Z2 — монтажные отступы, E — наружный габарит корпуса. По этим параметрам удобно проверять совместимость узла перед монтажом.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип детали | Переходное колено 90° |
| Материал корпуса | PVC-U |
| Тип присоединения | Клей / внутренняя резьба |
| Максимальное рабочее давление | До 16 бар |
| Максимальная температура жидкости | До +60 °C |
| Область применения | Бассейны, водоподготовка, технические трубопроводы |
| Стойкость | К влаге, коррозии и многим рабочим средам |
| Монтаж | Клеевое соединение с резьбовым подключением |
| Производитель | Effast, Италия |
| Цвет | Серый |
Размеры переходного колена Effast 90° с внутренней резьбой
| Код | d, мм | Rp | L1, мм | L2, мм | Z1, мм | Z2, мм | E, мм | PN, бар | Вес, г |
|---|---|---|---|---|---|---|---|---|---|
| RGRGOG016A | 16 | 3/8" | 14 | 11,4 | 9 | 12 | 23 | 16 | 13 |
| RGRGOG020B | 20 | 1/2" | 16 | 15 | 11 | 13 | 28 | 16 | 20 |
| RGRGOG025C | 25 | 3/4" | 19 | 16,3 | 14 | 17 | 34 | 16 | 35 |
| RGRGOG032D | 32 | 1" | 22 | 19,1 | 17 | 21 | 42 | 16 | 56 |
| RGRGOG040E | 40 | 1 1/4" | 26 | 21,4 | 21 | 27 | 51 | 16 | 90 |
| RGRGOG050F | 50 | 1 1/2" | 31 | 21,4 | 26 | 37 | 61 | 16 | 155 |
| RGRGOG063G | 63 | 2" | 38 | 25,7 | 33 | 46 | 75 | 16 | 265 |
| RGRGOG075H | 75 | 2 1/2" | 44 | 30,2 | 39 | 53 | 89 | 16 | 400 |
| RGRGOG090I | 90 | 3" | 51 | 33,3 | 47 | 65 | 106 | 16 | 670 |
| RGRGOG110L | 110 | 4" | 61 | 39,3 | 57 | 79 | 129 | 16 | 1055 |
Монтаж
- Проверьте диаметр трубы и размер наружной резьбы подключаемого элемента.
- Подготовьте торец трубы: сделайте ровный рез, уберите заусенцы и очистите поверхность.
- Сделайте сухую примерку перед склеиванием.
- Нанесите клей на клеевую часть и соберите узел без перекоса.
- После фиксации подключите резьбовой элемент с подходящим уплотнением.
- Дождитесь полимеризации клея перед подачей рабочего давления.
