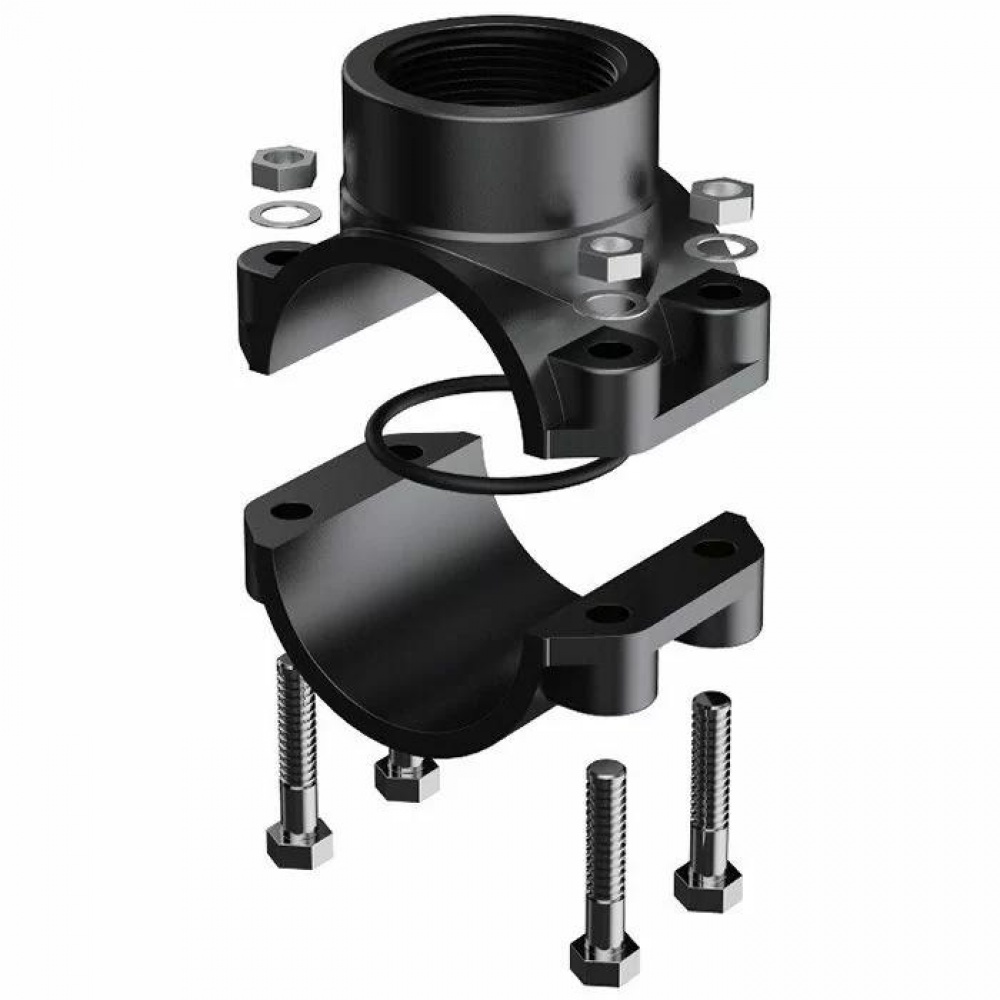

Деталь состоит из двух прижимных половин, уплотнения и верхнего резьбового выхода. Именно в эту резьбу вкручивается датчик для дозирующего оборудования, инжекционный клапан, штуцер или другой элемент, который должен подключаться к магистрали быстро и герметично.
Назначение: организация герметичной точки подключения на трубе для датчиков, дозирующего оборудования и сервисной арматуры.
Где применяют хомут-врезку для дозирующих станций и датчиков
- для установки датчиков pH, Rx и других контрольных элементов;
- при монтаже станций автоматического дозирования химии;
- для подключения инжекционных клапанов в линии циркуляции;
- в сервисных узлах бассейновой автоматики;
- в трубопроводах, где нужно сделать врезку без переделки всей линии.
Как подобрать седло по диаметру трубы и типу резьбы
Выбор делают по наружному диаметру трубы и по резьбе устройства, которое будет устанавливаться сверху. Для дозирующего оборудования и датчиков обычно используют варианты с резьбой 1/2" или 3/4", в зависимости от конкретного прибора и схемы подключения. Цена за 1 шт.
Технические характеристики хомута-врезки Era PN10
| Параметр | Значение |
|---|---|
| Тип детали | Хомут-врезка, зажимное седло |
| Материал | ПП |
| Тип подключения к трубе | Зажимное |
| Верхний выход | Резьбовой |
| Рабочее давление | PN10 / 10 бар |
| Применение | Станции дозирования, датчики, инжекционные узлы |
| Производитель | Era |

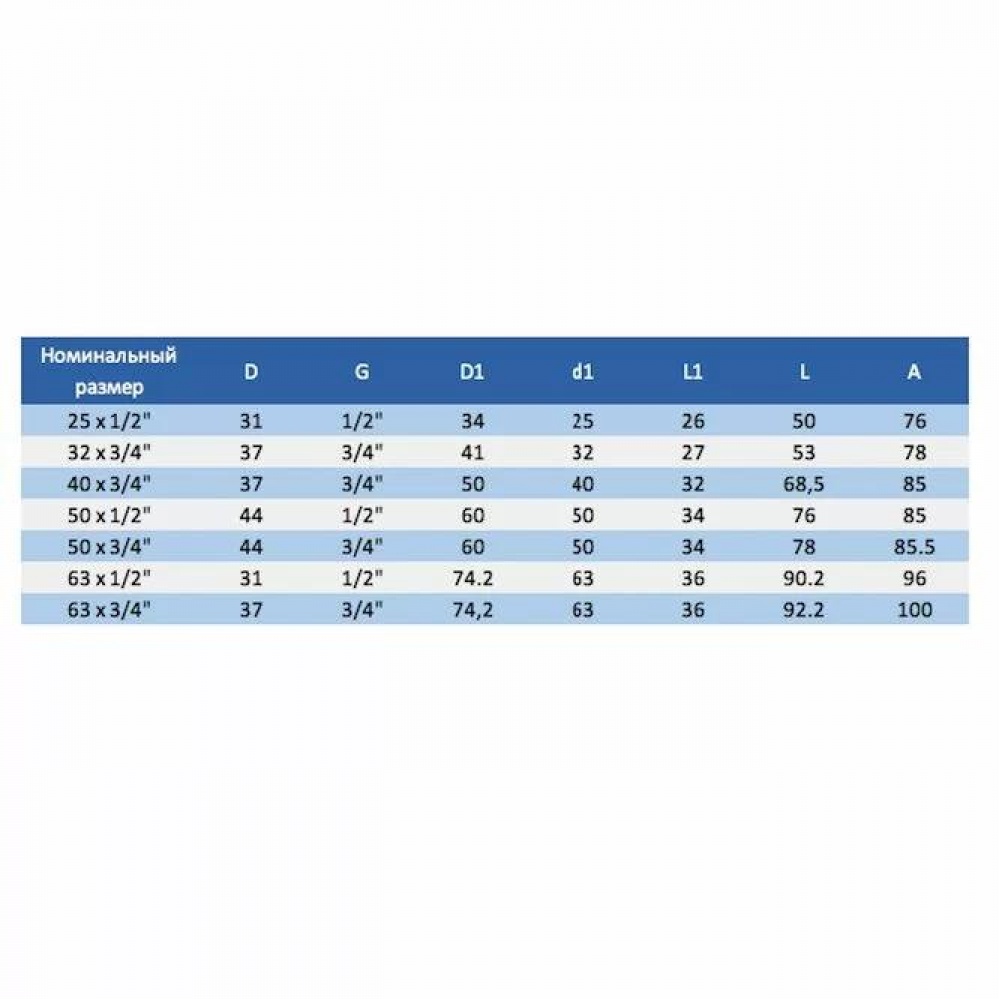

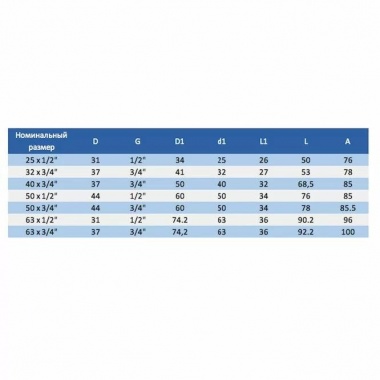

Доступные размеры хомута-врезки и варианты резьбы
| Модель | Размер | Код |
|---|---|---|
| PCS0125 | d25 x 1/2" | 24873 |
| PCS0132 | d32 x 3/4" | 24874 |
| PCS0140 | d40 x 3/4" | 24875 |
| PCS0150 | d50 x 1/2" | 24876 |
| PCS0150 | d50 x 3/4" | 24877 |
| PCS0163 | d63 x 1/2" | 24878 |
| PCS0163 | d63 x 3/4" | 24879 |
Порядок монтажа хомута-врезки на трубу
- Выберите прямой участок трубы, где будет установлен датчик или узел дозирования.
- Очистите поверхность трубы от грязи, пыли и влаги.
- Установите уплотнение и разместите обе половины хомута на трубе.
- Выставьте резьбовой выход в нужном положении и равномерно затяните болты без перекоса.
- После фиксации выполните отверстие в стенке трубы через зону врезки, если это предусмотрено схемой.
- Вкрутите в резьбовой выход датчик для дозирующего оборудования, инжектор или штуцер с подходящим уплотнением.
- Проверьте узел на герметичность и только после этого вводите систему в работу.
Основные характеристики
- Тип детали
- Хомут врезка
- Диаметр
- d25x1/2"-d63x3/4"
- Максимальное рабочее давление
- 10 bar
- Цвет
- Серый
- Рабочая температура
- до 60 ºС
- Материал
- ПВХ
- Соединение
- Клеевое
Дополнительно
- Торговая марка
- ERA
- Страна производитель
- Китай
