Назначение: формирование жёсткого фланцевого соединения вместе с буртом, прокладкой и комплектом крепежа. Фланец обеспечивает правильный прижим в узле, помогает собрать разборный участок трубопровода и упрощает сервисное обслуживание оборудования.
В практической обвязке такой элемент нужен там, где обычного клеевого стыка недостаточно и требуется разборный узел с доступом для демонтажа, ревизии или замены оборудования. Именно поэтому жёсткие фланцы ставят в насосных, распределительных и сервисных участках, где важны стабильная геометрия, равномерная стяжка и герметичность под нагрузкой.

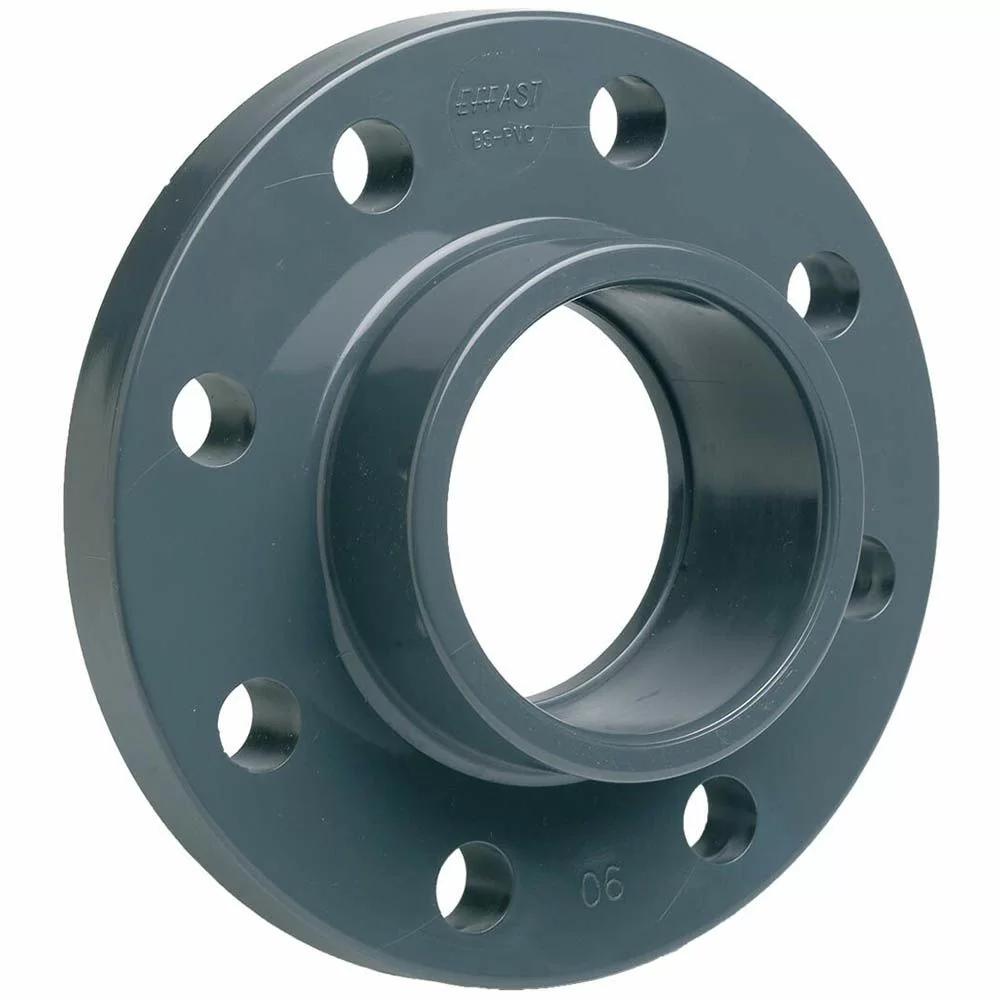

Где применяется жёсткий фланец Effast
- в бассейновой обвязке возле насосов, фильтров и запорной арматуры;
- в узлах водоподготовки и технического водоснабжения;
- в магистралях, где требуется разборное соединение с болтовой стяжкой;
- при подключении оборудования к трубопроводу через бурт и прокладку;
- в сервисных узлах, где важно иметь доступ к демонтажу без вырезания участка трубы.
Габариты и обозначения на чертеже
В таблице размеров используются следующие обозначения: DxG — условный размер узла, L1 и L2 — рабочие длины посадочных участков, Z — ширина центральной части, E — наружный габарит. Параметр PN показывает допустимое рабочее давление.
Технические характеристики
| Показатель | Значение |
|---|---|
| Материал | PVC-U (непластифицированный ПВХ) |
| Тип детали | Жёсткий фланец |
| Тип узла | Фланцевое разборное соединение |
| Максимальное рабочее давление | До 16 бар |
| Максимальная рабочая температура | +60 °C |
| Минимальная рабочая температура | 0 °C |
| Удельная масса | 1.41 г/см³ |
| Предел прочности | 53 МН/м² |
| Модуль упругости | 3060 МПа |
| Температура размягчения по Вика | 77 °C |
| Водопоглощение | < 4 мг/см² |
| Цвет | 7011 тёмно-серый |
Размеры жёсткого фланца Effast
| Код | DxG, мм/дюйм | L1, мм | L2, мм | Z, мм | E, мм | Давление, макс. бар |
|---|---|---|---|---|---|---|
| RGRMAG016A | 16x3/8 | 14 | 11,4 | 6 | 23 | 16 |
| RGRMAG020B | 20x1/2 | 17 | 15 | 4 | 28 | 16 |
| RGRMAG025C | 25x3/4 | 20 | 16,3 | 6 | 34 | 16 |
| RGRMAG032D | 32x1 | 23 | 19,1 | 6,6 | 42 | 16 |
| RGRMAG040E | 40x1,1/4 | 28 | 21,4 | 7 | 51 | 16 |
| RGRMAG050F | 50x1,1/2 | 32 | 21,4 | 7 | 61 | 16 |
| RGRMAG063G | 63x2 | 39 | 25,7 | 7 | 75 | 16 |
| RGRMAG075H | 75x2,1/2 | 44 | 30,2 | 8 | 89 | 16 |
| RGRMAG090I | 90x3 | 51 | 33,3 | 9 | 106 | 16 |
| RGRMAG110L | 110x4 | 61 | 39,3 | 10 | 129 | 16 |
| RGRMAG125M | 125x5 | 69 | 43,6 | 38 | 160 | 10 |
Что учитывать при сборке фланцевого узла
- жёсткий фланец работает в комплекте с буртом, прокладкой и крепежом, поэтому узел подбирают как систему, а не отдельными деталями наугад;
- перед стяжкой нужно проверить соосность трубопровода и правильную посадку прокладки;
- болты затягивают равномерно по кругу, без перекоса и чрезмерной локальной нагрузки;
- в сервисных узлах желательно оставлять нормальный доступ к крепежу для дальнейшего обслуживания;
- после сборки соединение проверяют под рабочим давлением, особенно в насосных и нагруженных участках.
