Фланец ПВХ Era разборный (поворотный)

В сравнение

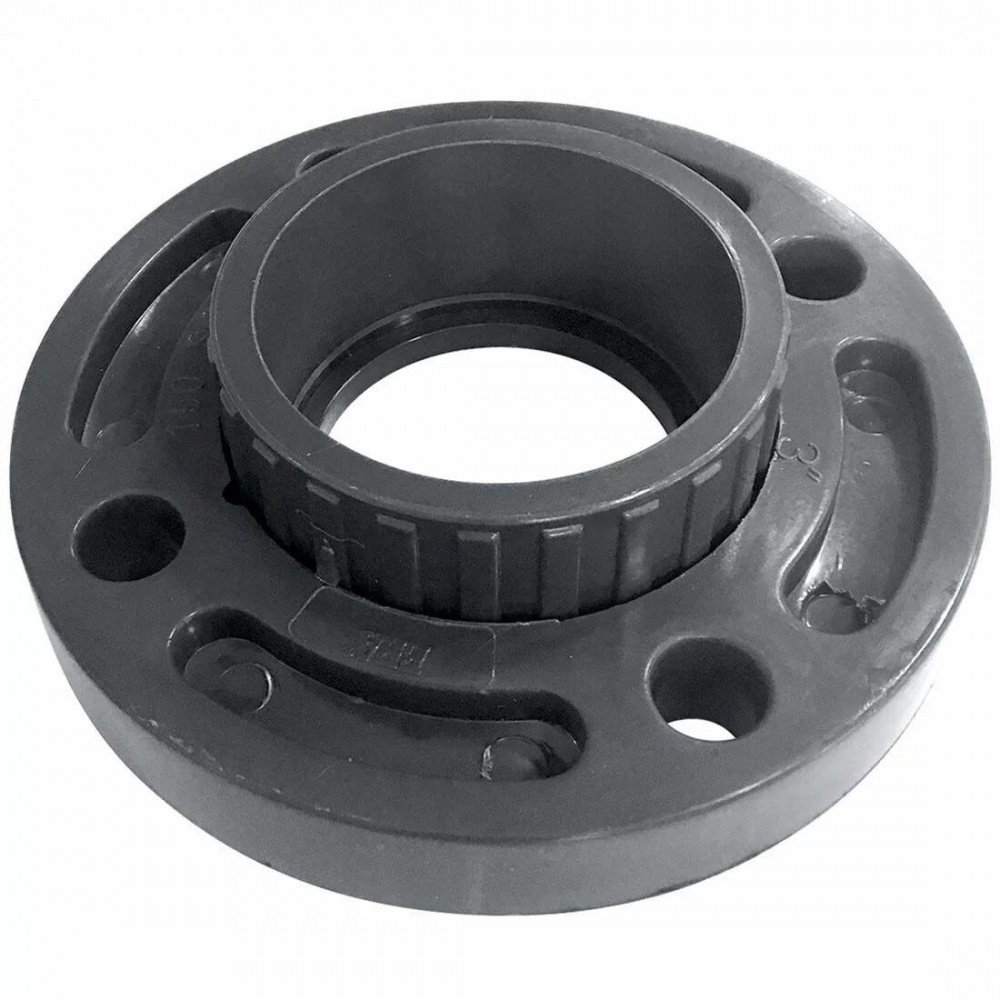

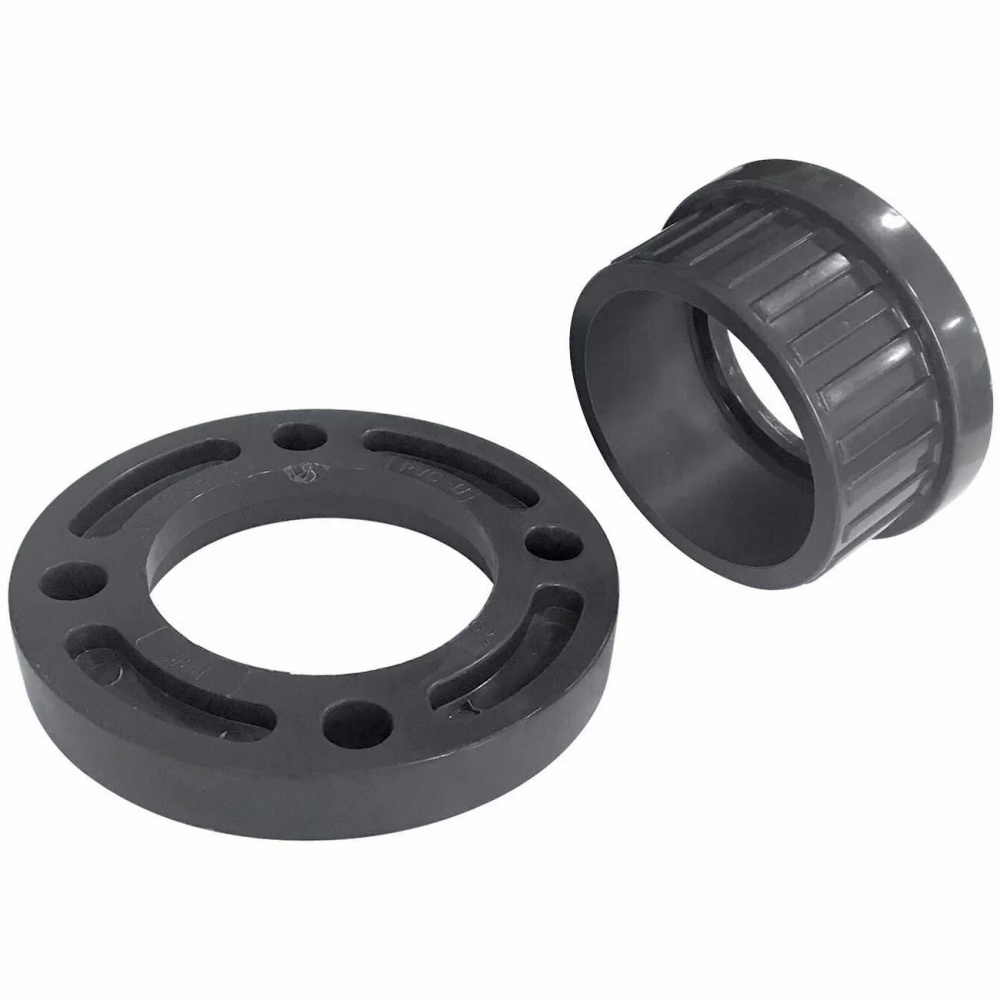

Разборный поворотный фланец — это фланцевый узел для ПВХ-труб, который позволяет подключать арматуру или оборудование болтовым соединением и при этом упрощает сборку. Конструкция состоит из «хвостовика» (клеевой втулки) и накидного фланца, который свободно вращается вокруг втулки. За счет этого отверстия под болты легко совмещаются с ответным фланцем на клапане, затворе или переходе — без перекосов и подрезки трубы.

Подробное описание

ERA:	Артикул:	Цена:	Кол-во:
Фланец ПВХ Era разборный (поворотный) - 63 mm	16080	239.00 грн
Фланец ПВХ Era разборный (поворотный) - 75 mm	6242	534.00 грн
Фланец ПВХ Era разборный (поворотный) - 90 mm	6243	616.00 грн
Фланец ПВХ Era разборный (поворотный) - 110 mm	21569	1150.00 грн
Фланец ПВХ Era разборный (поворотный) - 125 mm	7190	1194.00 грн
Фланец ПВХ Era разборный (поворотный) - 140 mm	18035	1279.00 грн
Фланец ПВХ Era разборный (поворотный) - 160 mm	16376	1705.00 грн
Фланец ПВХ Era разборный (поворотный) - 200 mm	18038	3542.00 грн
Фланец ПВХ Era разборный (поворотный) - 225 mm	7370	2898.00 грн
Фланец ПВХ Era разборный (поворотный) - 250 mm	18042	4324.00 грн
Фланец ПВХ Era разборный (поворотный) - 315 mm	7372	7820.00 грн

3542.00 грн

На складе

Описание

Назначение: выполнить фланцевое подключение к клеевой линии с возможностью точного позиционирования болтов.

Где используют поворотный фланец Era в обвязке бассейна и техузлах

подключение дисковых затворов, задвижек и обратных клапанов с фланцами;
монтаж фланцевых переходов в насосной и на коллекторах;
узлы, где требуется регулярное обслуживание или замена арматуры;
участки с ограниченным пространством, где сложно «поймать» разболтовку;
технические магистрали с холодной водой в системах фильтрации и циркуляции.

Преимущества разборного фланца с поворотным кольцом при монтаже

Совмещение отверстий без лишней подгонки: фланец можно провернуть и точно выставить под болты.
Меньше напряжений в узле: снижается риск перекоса при стяжке, когда труба уже зафиксирована.
Удобный сервис: арматуру проще снять/установить без переделки клеевой части.
Аккуратная обвязка: узел получается компактным и предсказуемым по геометрии.

Как подобрать диаметр фланца под трубу и арматуру

Фланец выбирают по диаметру трубы, которая вклеивается во втулку (Ø63, Ø75, Ø90 и т.д.). Второй ориентир — параметры ответного фланца на арматуре (разболтовка, посадочный диаметр, тип уплотнения). Если есть сомнения в совместимости с конкретным клапаном — лучше сверить размеры заранее. Цена указана за 1 шт. Болты, гайки и прокладки обычно подбираются отдельно под ваш узел.

Технические характеристики PVC-U (Era)

Материал	PVC-U (непластифицированный)
Тип узла	Разборный фланцевый (поворотный)
Подключение к трубе	Клеевое (втулка под трубу)
Подключение к арматуре	Болтовое фланцевое
Рабочая температура жидкости	до +60°C
Морозостойкость	до −15°C
Предел прочности при 23°C	53 МН/м²
Временное сопротивление	45 МПа
Модуль упругости (Юнга)	3060 МПа
Плотность	1,41 г/см³
Цвет	Серый
Комплектация	Фланцевый узел без болтов

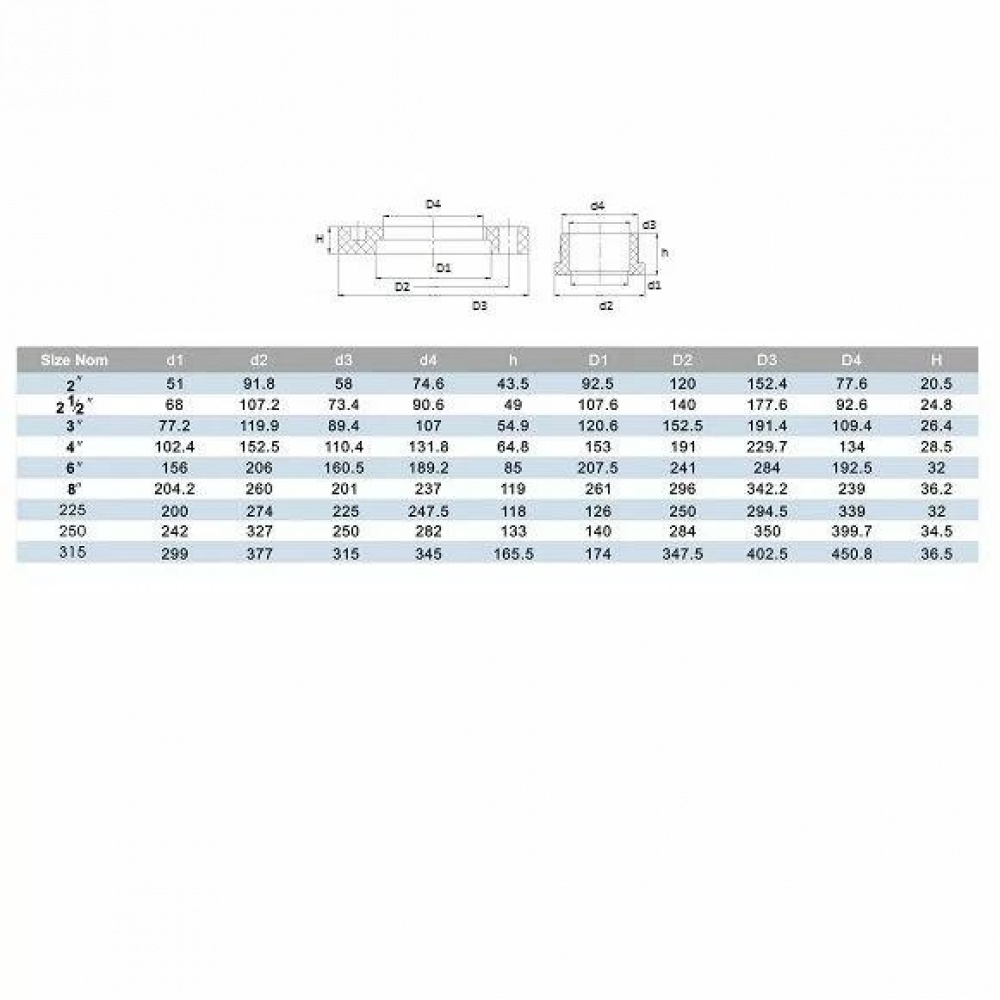

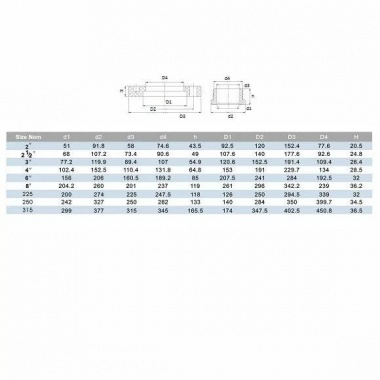

Размеры поворотного фланца Era: структурная таблица

Размер	d1	d2	d3	d4	h	Цвет
2″	51	91,8	58	74,6	43,5	Серый
2 1/2″	68	107,2	73,4	90,6	49	Серый
3″	77,2	119,9	89,4	107	54,9	Серый
4″	102,4	152,2	110,4	131,8	64,8	Серый
6″	158	206	160,5	189,2	85	Серый
8″	204,2	260	201	237	119	Серый
225	200	274	225	247,5	118	Серый
250	242	327	250	282	133	Серый
315	299	377	315	345	165,5	Серый

Размер	D1	D2	D3	D4	H	Цвет
2″	92,5	120	152,4	77,6	20,5	Серый
2 1/2″	107,6	140	177,6	92,6	24,8	Серый
3″	120,6	152,5	191,4	109,4	26,4	Серый
4″	153	191	229,7	134	28,5	Серый
6″	207,5	241	284	192,5	32	Серый
8″	261	296	342,2	239	36,2	Серый
225	126	250	294,5	339	32	Серый
250	140	284	350	399,7	34,5	Серый
315	174	347,5	402,5	450,8	36,5	Серый

Монтаж поворотного фланца: краткая последовательность

Подготовьте трубу: ровный рез, фаска, очистка кромки.
Примерьте втулку и отметьте глубину посадки.
Обезжирьте трубу и раструб, нанесите клей для PVC-U и вклейте втулку.
После схватывания выставьте поворотный фланец под отверстия на арматуре.
Установите прокладку (если требуется) и затяните болты крест-накрест без перекоса.
